5.8.4 Module de statut Ex branché sur une alimentation sur rail DIN/alimentation externe
Avertissement:
- Pour la sécurité des personnes et un bon fonctionnement, le câble jaune / vert ou gris et le
câble bleu doivent être tous deux reliés à la terre.
blanc
marron
jaune/vert ou gris
noir
bleu
Module de statut Ex
(vue côté câble)
Contacteur femelle M12

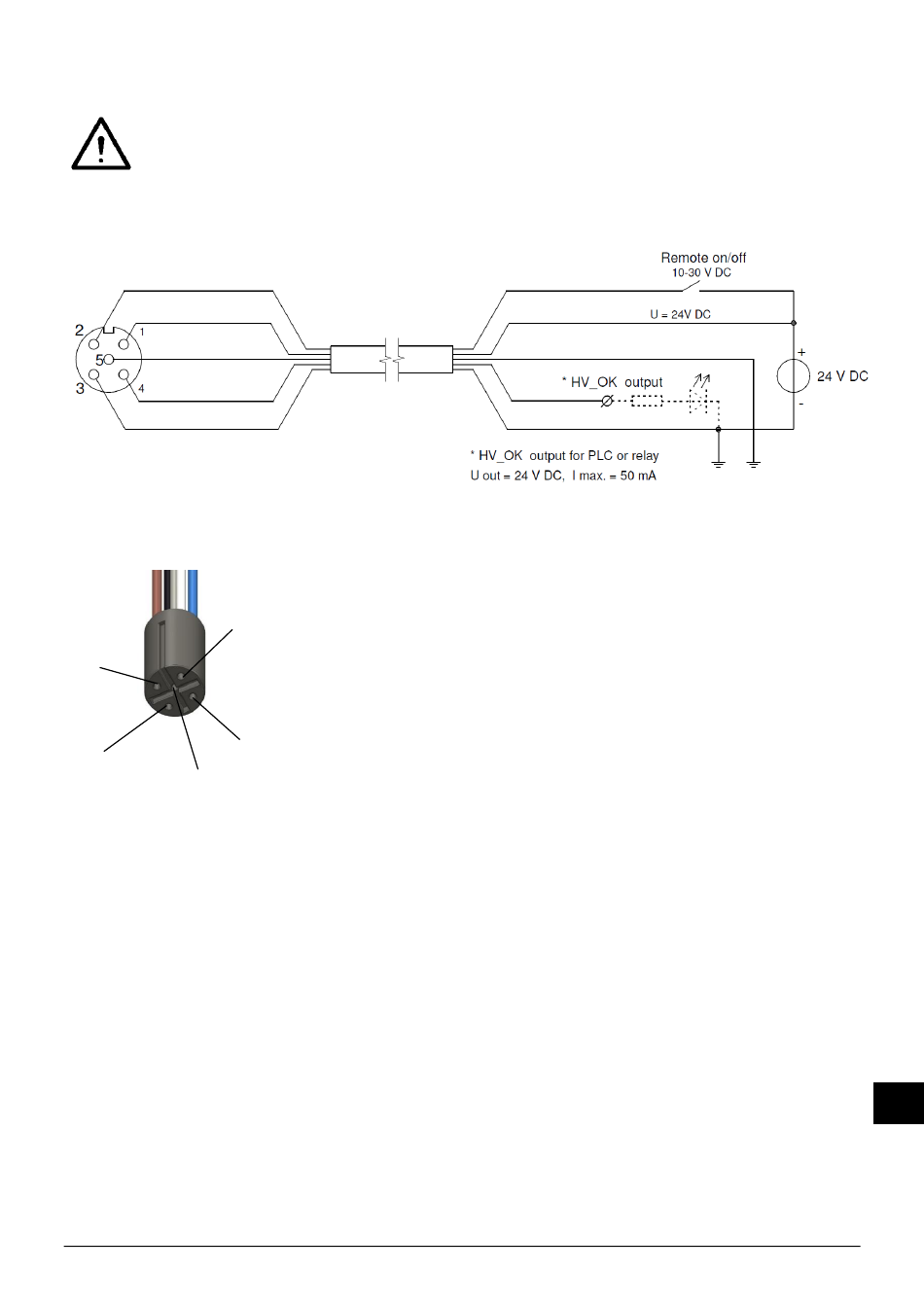

Image 5.8.4.1: Branchement du module d'état et de l'alimentation sur rail DIN
1
marro
n
4 noir
5 jaune/vert
ou gris
Image 5.8.4.2: Câblage du module de statut Ex à une alimentation
externe
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_ GB_FR_V2_3
2
blanc
3 bleu
blanc
marron
jaune/vert ou gris
noir
bleu (GND)
FR
91
