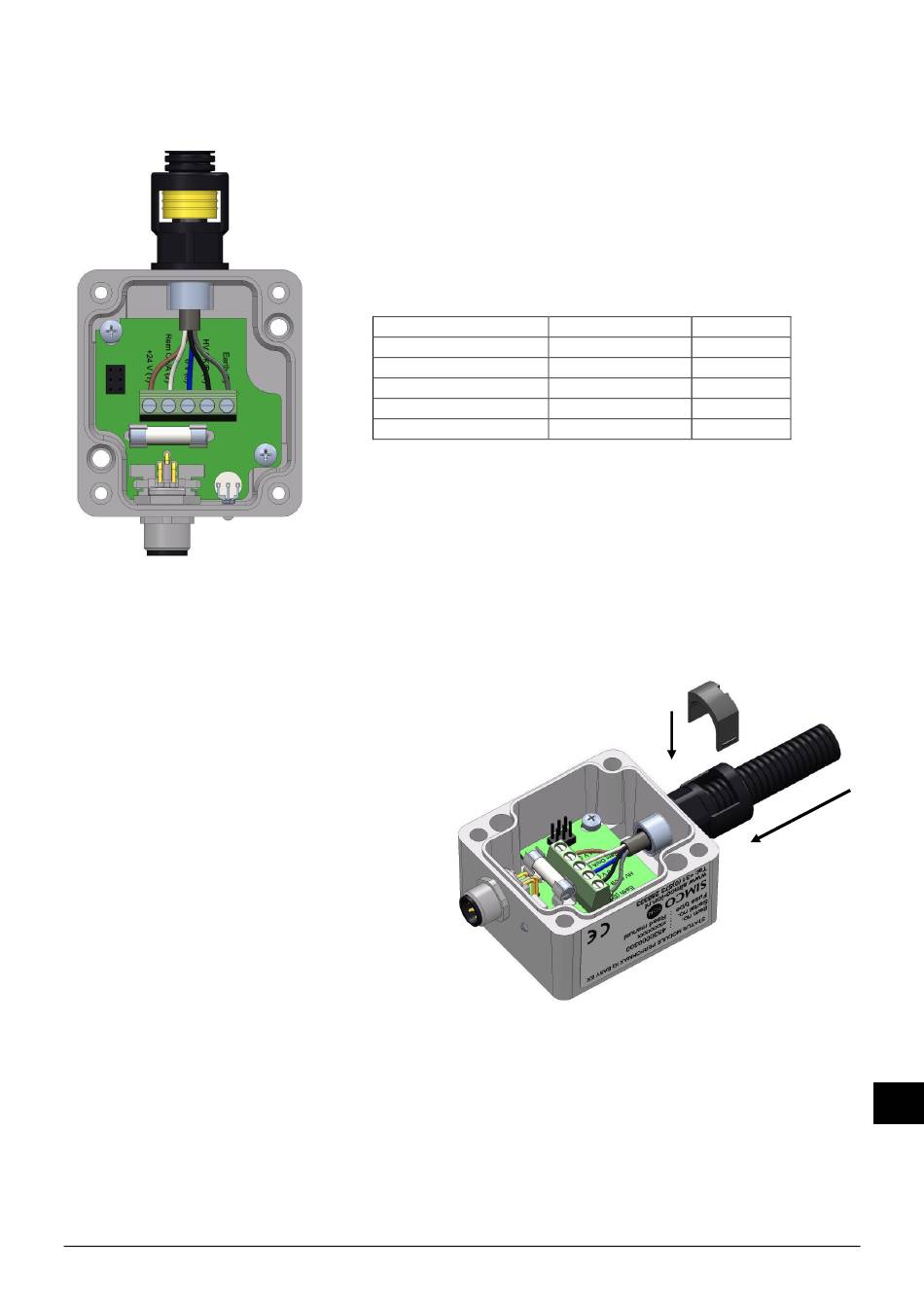

Afbeelding 5.8.2.9: Aansluiten bedrading Performax Easy EX Speed op de Status Module
Druk de beschermslang in de wartel totdat
de gele afdichtring niet meer zichtbaar is
(1).
Steek daarna de grijze clip in de wartel met
de uitsparing naar de buitenzijde (2), zodat
deze evt. met een schroevendraaier weer
uitgenomen kan worden.
Plaats daarna het deksel terug,
en schroef deze vast.
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_GB_F_V2_4
Sluit de kabel aan volgens onderstaande tabel:
Kleur:
Bruin
Wit
Blauw
Zwart
Geel/groen of grijs
Afbeelding 5.8.2.10: Beschermslang bevestigen aan wartel
Aansluiting: Nummer:
+ 24 V 1
Rem On 2
0 V 3
HV-OK 4
Earth 5
