5.8.4 Anschluss des Ex-Statusmoduls an einer DIN-Schiene /externer Stromversorgung

Warnung:
- Die gelb/grüne oder graue und die blaue Ader müssen beide mit an die Erdung
angeschlossen werden, um Ihre persönliche Sicherheit und einen sicheren Betrieb zu
gewährleisten.
weiß
braun
gelb/grün oder grau
schwarz
blau
Ex-Statusmodul
(Ansicht von der Kabelseite)
Weiblicher Anschluss M12
Abbildung 5.8.4.1: Verbindung des Statusmoduls und der DIN-Schiene
1
braun
4
schwarz
5 gelb/grün
oder grau

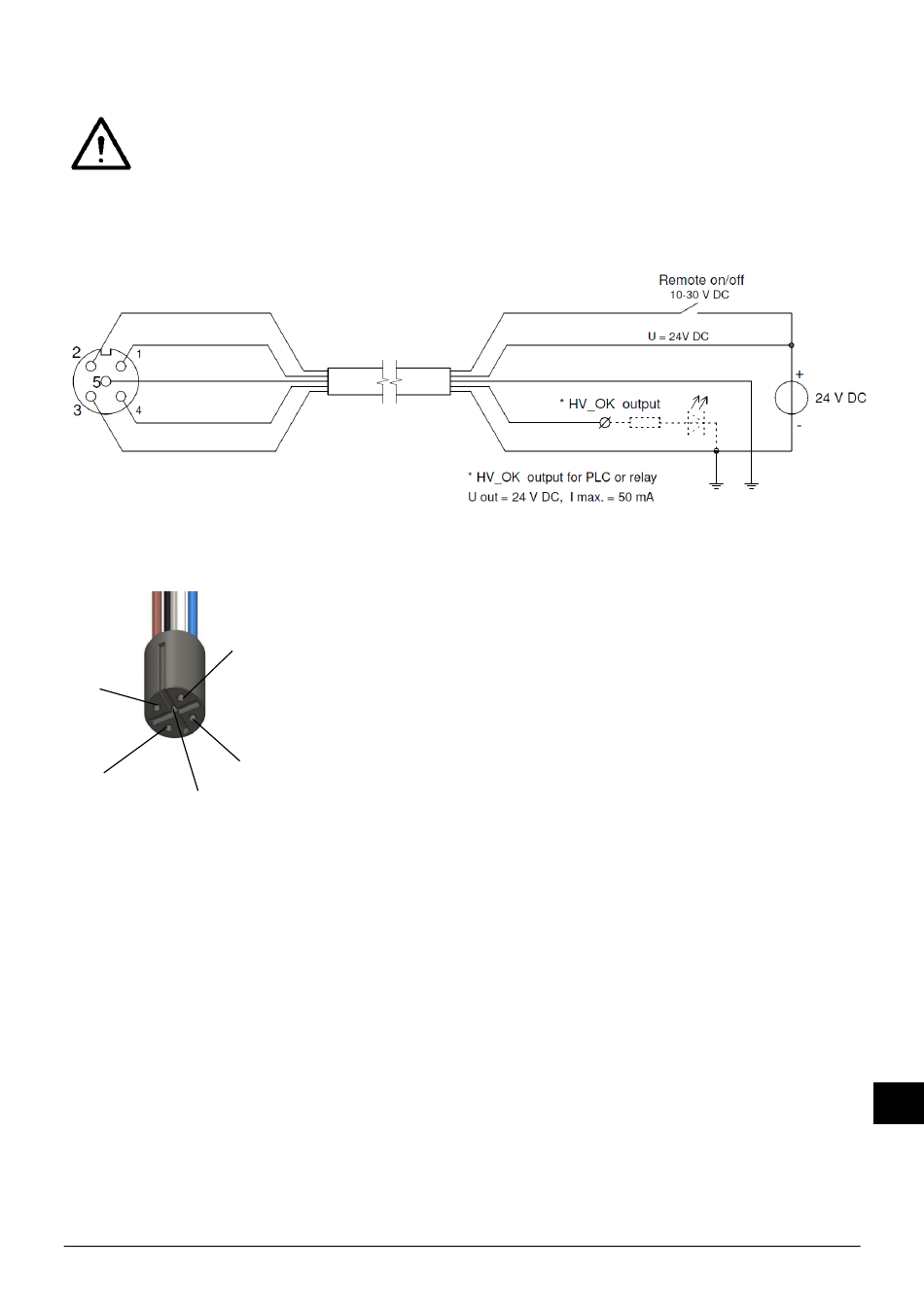

Abbildung 5.8.4.2: Anschluss des Ex-Statusmoduls an eine externe
Stromversorgung
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_ GB_F_V2_3
2 weiß
3 blau
weiß
braun
gelb/grün oder grau
schwarz
blau (Erde)
