5.6 Demontage Performax Easy Ex (Speed) (slide bracket)

- Koppel de aansluitkabel los van de Ex Status Module.
- Schroef de stelschroeven (nr. 6) uit de brackets (zie afbeelding 5).
- Schuif de ionisatiestaaf met brackets van de montagevoeten af, in de richting van de
drie punten tot aan de aanslag, trek de ionisatiestaaf loodrecht van de montagevoeten af.

5.7 Alternatieve brackets

Als alternatief voor de kunststof bracket zijn 2 soorten rvs brackets verkrijgbaar:

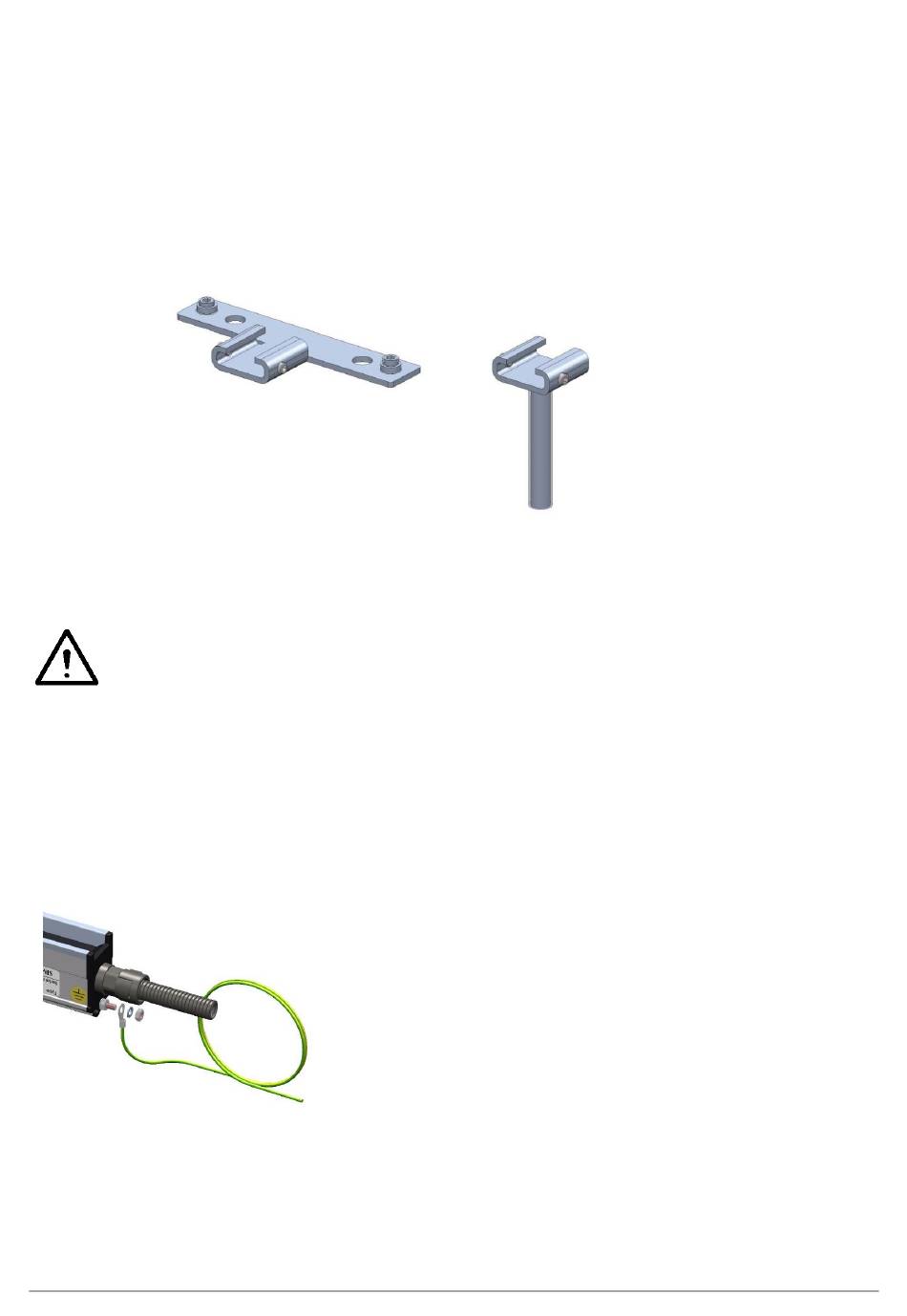

Afbeelding 5.7.1: Rvs bracket T-slot

5.8 Ionisatiestaaf aansluiten

Waarschuwing:
- Houd de waarschuwingen aan het begin van dit hoofdstuk in acht.
- De Ex Status Module dient buiten de Ex-zone gemonteerd te worden.
- Gebruik de Performax Easy Ex (Speed) altijd in combinatie met een Ex Status Module.
Sluit de Performax Easy Ex (Speed) nooit rechtstreeks aan op een voeding, dit omdat
de Ex Status Module de verplichte zekering bevat (0,5 AT / 1500A breaking capacity)
- Gebruik bij de Performax Easy Ex (Speed) die bedoeld is voor het gebruik met
beschermslang, altijd de door Simco aangegeven slang en bevestigingsmaterialen.

5.8.1 Aansluiten veiligheidsaarde

Afbeelding 5.8.1.1: Aansluiten randaarde
Sluit de ionisatiestaaf aan met een aarde draad van minimaal 4 mm² en een M4 kabeloog op
een geaard machinedeel of aardklem.
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_GB_F_V2_4
Afbeelding 5.7.2: Rvs bracket M6x35
12
