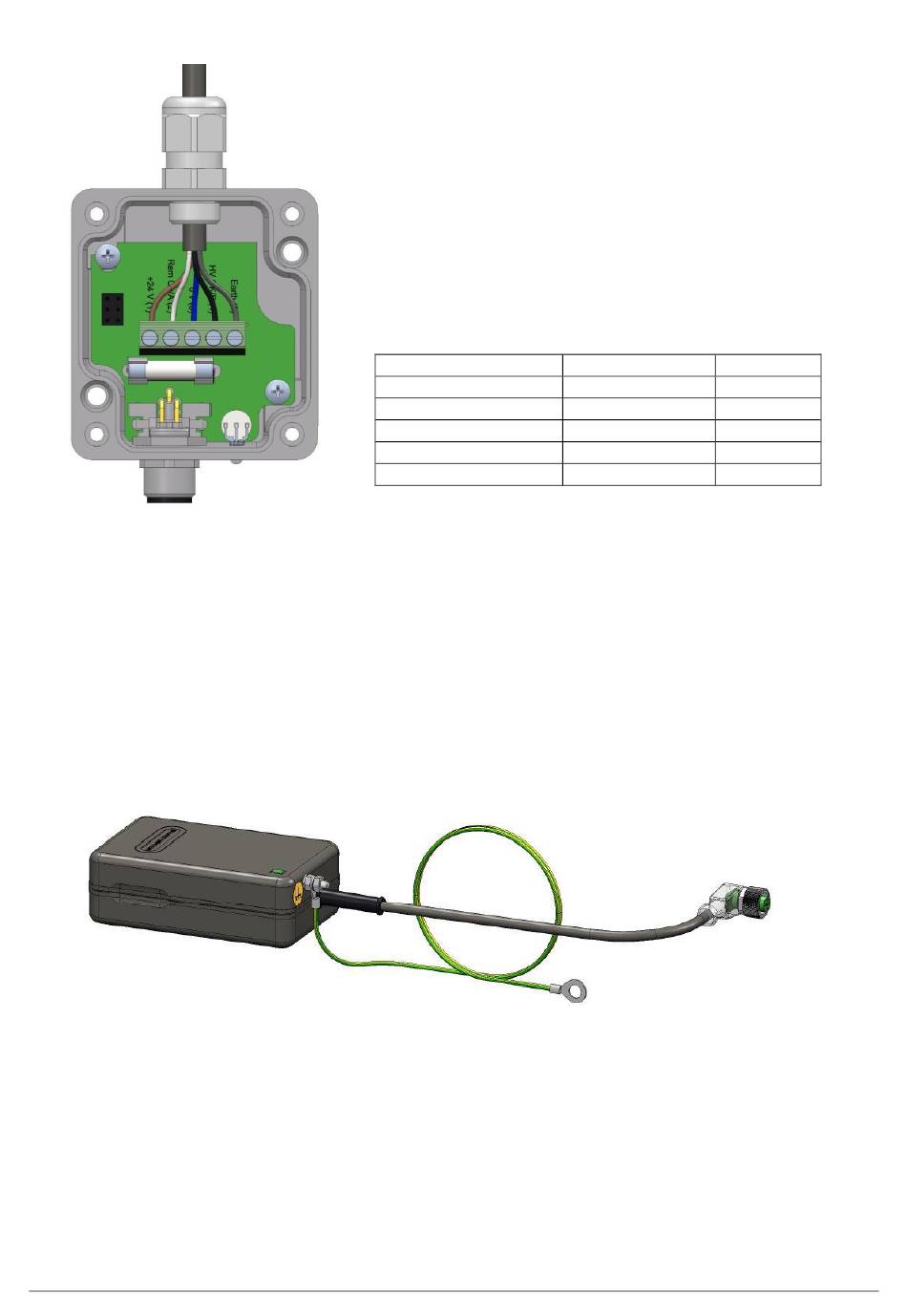

Afbeelding 5.8.2.11: Aansluiten bedrading Performax Easy EX Speed op de Status Module

5.8.3 Ex Status Module aansluiten op de Simco-Ion desktopvoeding

- Sluit de externe geel/groene draad van de desktop voeding aan op een geaard deel van de
machine.
- Sluit de M12-connector van de desktopvoeding aan op de Ex Status Module. De Remote
on/off aansluiting is door Simco-Ion al doorverbonden in de desktopvoeding, waardoor de
ionisatiestaaf standaard actief is wanneer deze wordt aangesloten.
- Sluit het netsnoer aan op de desktop voeding.
Afbeelding 5.8.3.1: Desktopvoeding met aarde draad
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_GB_F_V2_4
Voor een EX-staaf met kabel zonder beschermslang:
Indien gewenst: knip de op de gewenste lengte af, strip de
kabel volgens afb. 5.8.2.7 en bevestig passende
adereindhulsjes (meegeleverd).
Draai de wartel in de Status Module en voer de kabel door
de wartel. Draai de klemring van de wartel vast voor een
goede afdichting en trekontlasting.
Sluit de kabel aan volgens onderstaande tabel,
plaats het deksel terug en schroef deze vast.
Kleur:
Bruin
Wit
Blauw
Zwart
Geel/groen of grijs
Aansluiting: Nummer:
+ 24 V 1
Rem On 2
0 V 3
HV-OK 4
Earth 5
