5.8.4 Ex Status Module aansluiten op de DIN-rail voeding/externe voeding

Waarschuwing:
- Voor persoonlijke veiligheid en een goede werking moeten de geel/groene of grijze en
de blauwe ader beide met aarde worden verbonden.
wit
bruin
geel/groen of grijs
zwart
blauw
Ex Status Module
(aanzicht kabelzijde)
Female connector M12

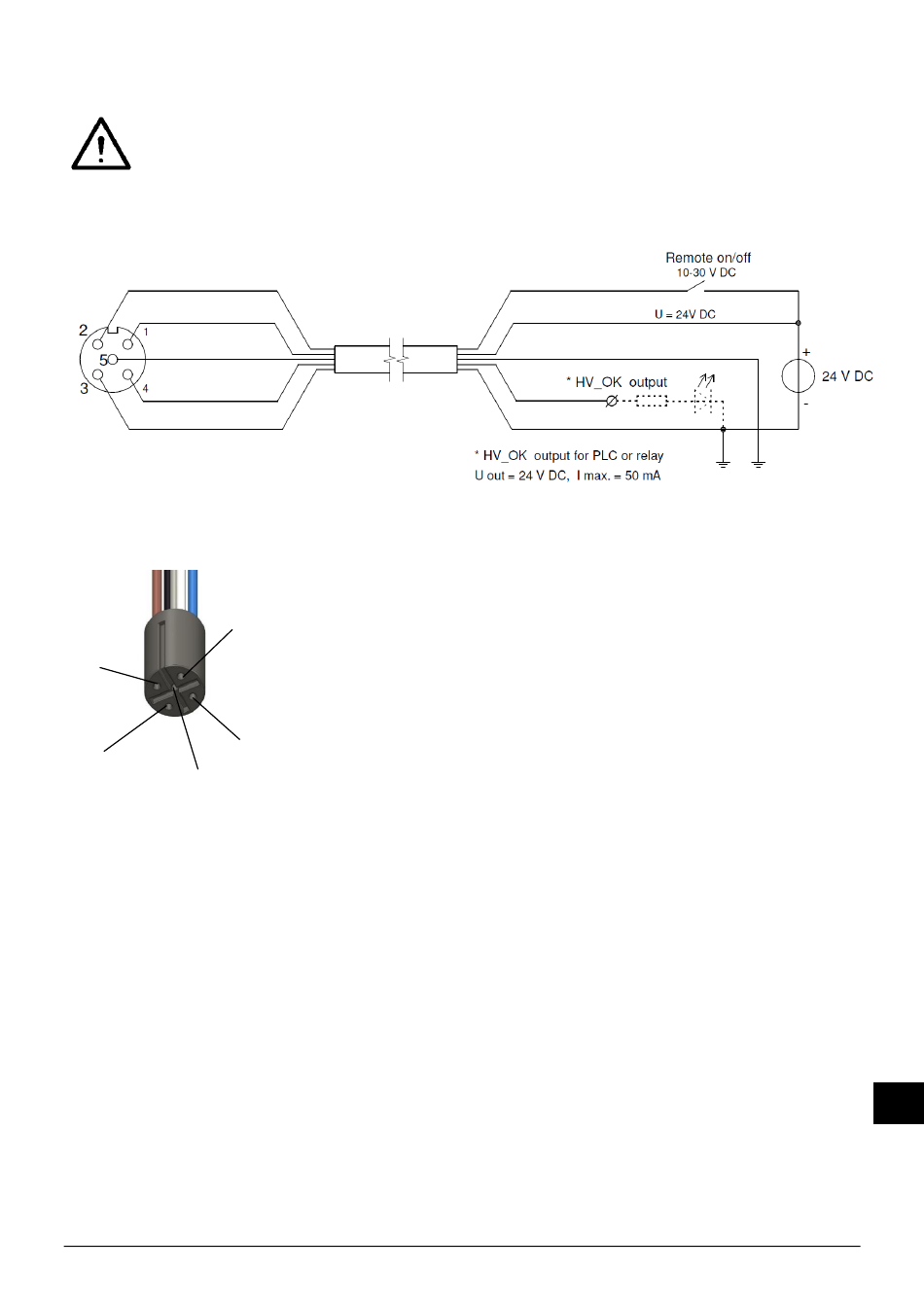

Afbeelding 5.8.4.1: Verbinding Status Module en DIN-rail voeding
1 bruin
4 zwart
5 geel/groen
of grijs
Afbeelding 5.8.4.2: Bedrading Ex Status Module aan externe voeding
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_GB_F_V2_4
2 wit
3 blauw
wit
bruin
geel/groen of grijs
zwart
blauw (GND)
