Sostituzione lampada luce ab-
bagliante e anabbagliante

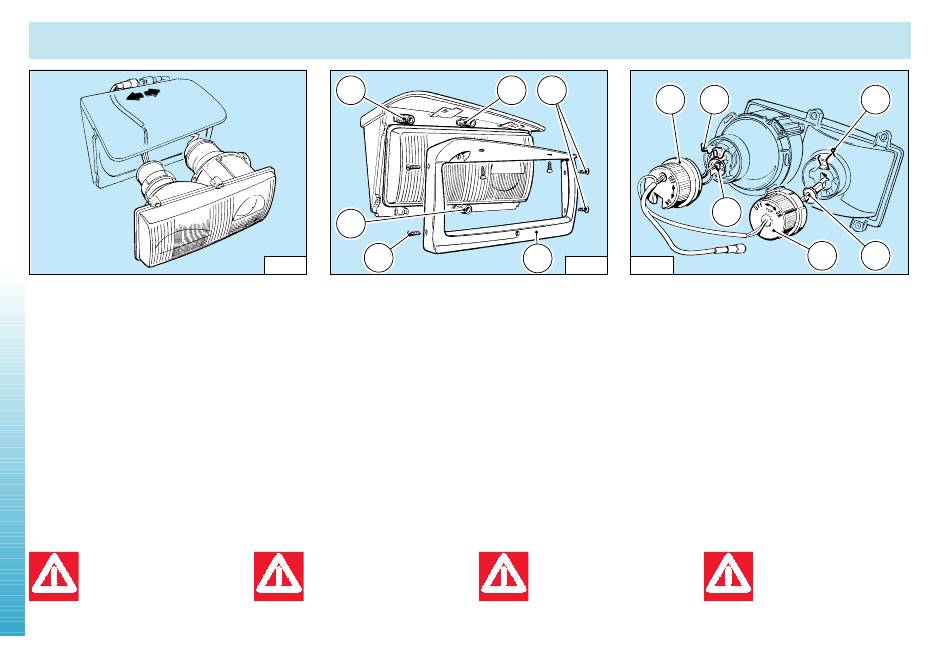

Fig. 7 - Sostituzione lampada proiettori.
Procedere nel seguente modo:
– rimuovere la paratia di protezio-
ne G svitando le viti H.
– Scollegare il connettore del pro-
iettore.
– Disimpegnare il proiettore dalle
mollette I.
– Mediante parziale rotazione
smontare il coperchio in plastica
L con innesto a baionetta.
– Procedere alla sostituzione del-
la lampada N sollevando la mol-
letta di fissaggio M.
Evitare il contatto con
le mani della lampada
alogena; nel caso ciò
L
ATTENZIONE
ATTENZIONE
avvenisse pulire il bul-
bo con alcool.
10
Replacement of the high / low
beam bulb
I
I
H
L 0134
Fig. 7 - Replacement of bulbs.
Proceed in the following way:
– remove the cover G by remov-
ing the screws H.
– Disconnect the connector.
– Remove the light assembly from
the retaining clips I.
– Remove the plastic cover L with
bayonet connector by partial ro-
tation.
– Proceed to replace the bulb N
after having removed the spring
retaining clip M.
Avoid touching the bulb
with your fingers. In
case of contact, clean
WARNING!
WARNING!
the bulb with alcohol.
Remplacement de la lampe du
feu de route / de croisement
I
H
G
L 0134
L 0134
Fig. 7 - Remplacement de la lampe des
projecteurs.
Procéder de la manière suivante:
– ôter la protection G en dévis-
sant les vis H.
– Débrancher le connecteur du pro-
jecteur.
– Dégager le projecteur de ses cro-
chets I.
– En effectuant une petite rotation,
démonter la protection en plasti-
que L avec emboîtement à baïon-
nette.
– Procéder au remplacement de la
lampe N en soulevant le ressort de
fixation M qui la maintient.
Eviter tout contact de
l'ampoule
halogène
avec les mains. Au cas
ATTENTION
où cela se produirait,
nettoyer l'ampoule avec de l'al-
cool.
Ersatz einer Fern-/Abblendlicht-
lampe
L
M
N
L
Abb. 7 - Austausch der Scheinwerfer-
lampen.
Folgendermaßen verfahren:
– Schrauben H herausdrehen und
Rahmen G abnehmen.
– Stecker des Scheinwerfers ab-
ziehen.
– Den Scheinwerfer von den Klam-
mern I entfernen.
– Den Kunststoffdeckel L durch
Drehen entfernen.
– Die Klammer M öffnen und die
Lampe N herausnehmen.
Der Glaskolben der
Lampen darf nicht mit
den Fingern berührt
ACHTUNG
werden; ansonsten die-
sen mit Alkohol reinigen.
M
N
