198 AVENTICS | SERCOS III | R412012613–BDL–001–AC
Driftstart
BUS IN
BUS IN
X71
X7E1
1 1 2 2
5 5
1 1 2 2
5 5
3 3
4 4
4 4 3 3
BUS OUT
BUS OUT
X72
X7E2
1 2
5
1 5 2
4 3
4 3
00133869

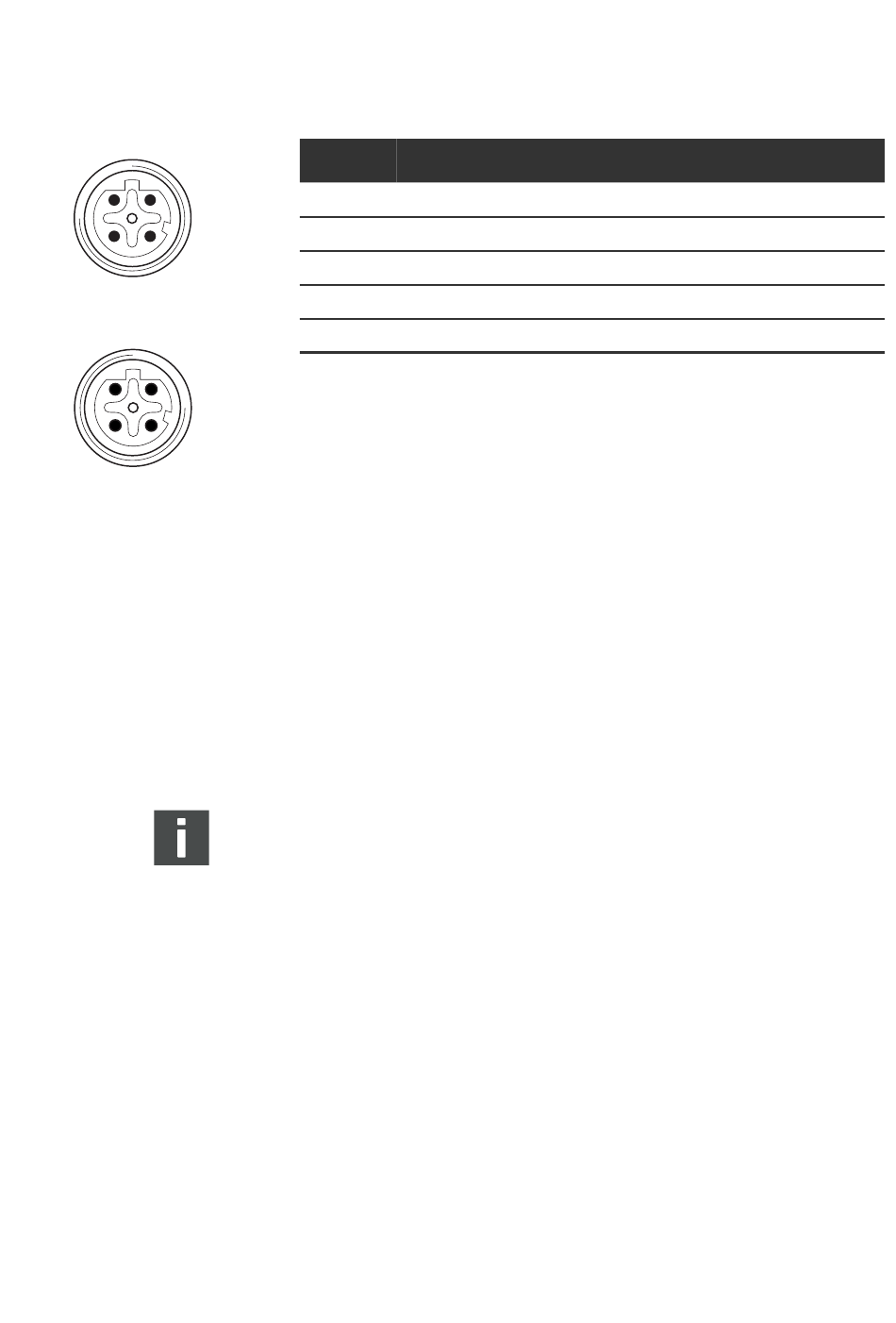

Tabell 7: Stiftbeläggning, datakontakt M12, D-kodad
Kontakt Stiftbeläggning
Stift 1 TD +
Stift 2 RD +
Stift 3 TD -
Stift 4 RD -
Stift 5 stängd
6.3 Driftstart av VS med fältbussnod
Innan systemet tas i drift måste följande punkter genomföras
och vara avslutade:
O
Du har monterat ventilsystemet och fältbussnoden.
O
Du har anslutit fältbussnoden (se "Elektrisk anslutning"
på sidan 193).
O
Du har gjort förinställningarna och konfigurationen
(se "Göra förinställningar" på sidan 196).
O
Du har konfigurerat bussmastern så att ventilerna aktiveras
rätt.
Driftstart får endast utföras av en fackman inom el och
pneumatik eller av en person under ledning och uppsikt
av en sådan person (se "Förkunskapskrav" på sidan 187).
