AVENTICS | CANopen | R402001988–BDL–001–AC
5.4 Jordning av ventilsystemen och anslutning
av skärmning
Det ledande huset (samt stift 1) på den ingående datakontakten
(X7C) är jordat via jordningsplattan och fästskruven.
Risk för elektriska störningar
Vid otillräcklig jordning av fältbussnoden och vid kraftiga
interferenser kan det förekomma återledning till jord vid
skärmningen vilket kan störa överföringen.
O

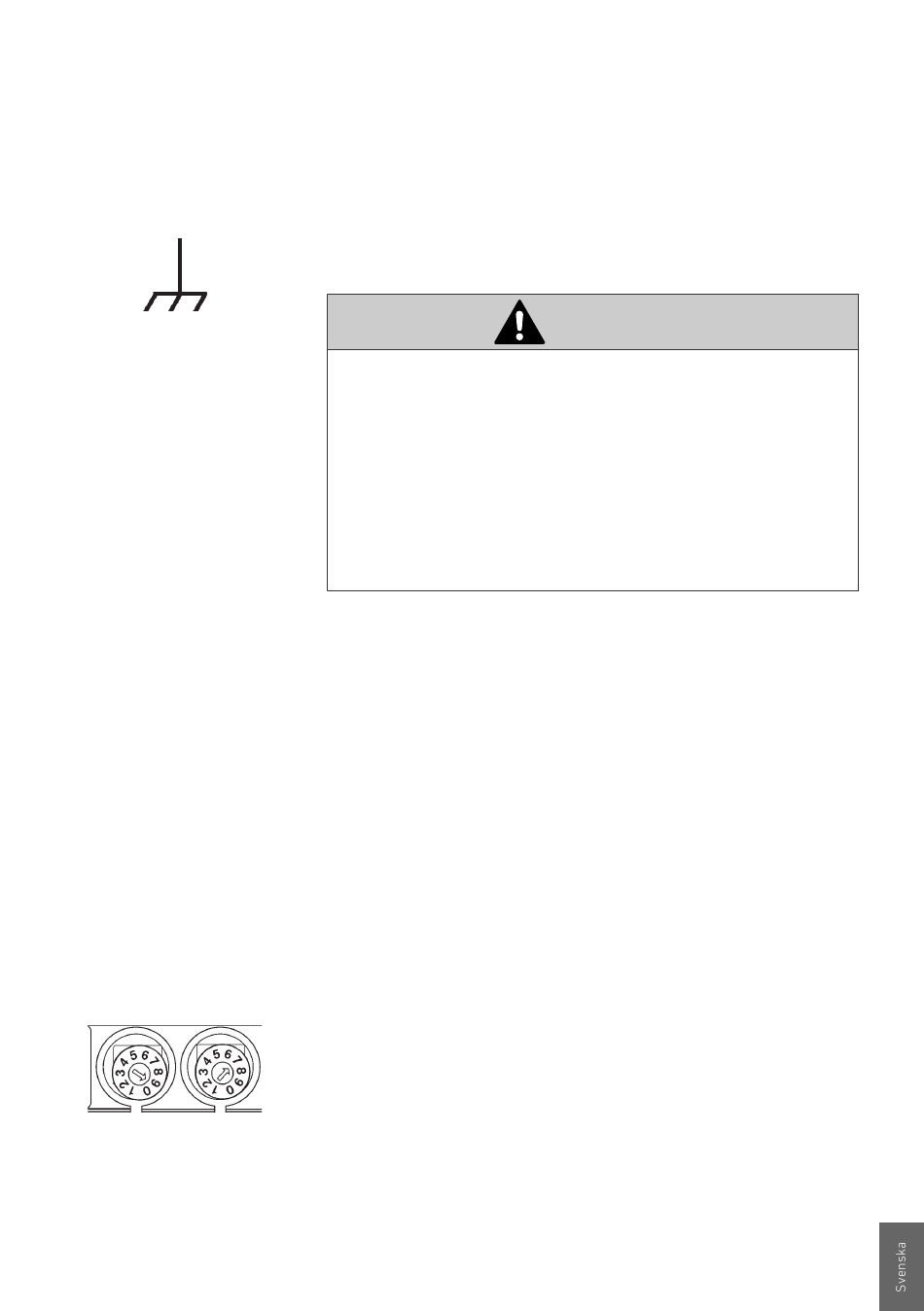

För att rätt jordning skall säkerställas måste
jordningsplattan (som är märkt med den symbol som
syns till vänster) vara förbunden med enhetens
huvudjord.
5.5

Diagnos

Spänningsmatningar visas med en grön LED-lampa:
W
Spänningsmatning, avkännare lyser vid +24 V för
elektroniken.
W
Spänningsmatning, ventil lyser vid +24 V för ventiler.
6 Montering av fältbussnod
6.1

Adressering

Entals- och tiotalsställena för modulens ID ställs in med
vridkontakterna (se fig. 1). ID mellan 0 och 99 kan användas.
O
Skruva av locken på vridkontakterna (tiotal och ental).
O
Gör adresseringen av vridkontakterna genom att vrida med
en skruvmejsel.
– LED-lampornas funktion framgår av tabell 4.
Montering av fältbussnod
SE UPP
95
