Maico PP 45 O Notice De Montage page 61

Les étapes suivantes sont communes à
tous les appareils de ventilation
2. Sortir le couvercle de protection du crépi
intérieur de la gaine murale.
3. Vérifier l'angle d'inclinaison de la gaine
murale montée. La déclivité par rapport au
mur extérieur doit être de 1 à 2 %.
4. Poser les câbles de commande des
appareils de ventilation, les détecteurs et
accessoires dans les tubes vides.
5. Déposer le cache de protection du boîtier
du capot intérieur. Pour ce faire, appuyer
sur le levier à crans à la partie inférieure
du boîtier et retirer le cache de protection.
6. Sur les appareils
introduire le câble de commande 12 V de
la commande d'air ambiant dans le boîtier
du capot intérieur depuis la face arrière.
7. Sur les appareils
câble secteur 230 V dans le boîtier du
capot intérieur depuis la face arrière.
8. Placer les boîtiers des capots intérieurs
à l'horizontale et les centrer par rapport à
la gaine murale. Marquer les 4 trous de
fixation, poser les chevilles et les boîtiers
au mur intérieur à l'aide de 4 vis. Le maté-
riel de fixation adéquat est à fournir par le
client. Pour les écarts de perçage du capot
intérieur  Annexe.
L'unité de ventilateur, le caloporteur
i
céramique et les logements de filtres
avec les deux filtres à air ont déjà été
insérés dans le module d'insertion de
l'appareil à l'usine. Filtre G2 orienté
vers le mur intérieur et filtre G3, vers le
mur extérieur. Pour les types de filtres
 Notice d'utilisation, Chapitre 10.
9. Veiller à ce que les filtres à air soient bien
à plat dans leur logement respectif.
PP 45 O PP 45 K
et
PP 45 RC
, introduire le
PRUDENCE
!
Risque de blessure/endommagement
de l'appareil en cas de chute du module
d'insertion (3 kg). Le module d'insertion
est parfois difficile à enfoncer. Veiller à avoir
une position stable et à ce que personne ne
séjourne sous l'appareil. Pour le montage/dé-
montage du module d'insertion, le maintenir
d'une main par dessous.
10. Pousser le module d'insertion dans la
gaine murale.
Épaisseur minimale du mur 265 mm,
i
le module d'insertion ne doit pas
dépasser la gaine murale.
,
Le joint profilé du côté extérieur du module
d'insertion sert à fixer et à empêcher la
pénétration d'air d'appoint. Le câble de
raccordement du moteur ne doit pas tirer
une fois monté. Au moment d'introduire le
module d'insertion, veiller à ce que l'auto-
collant Haut/Top soit dirigé vers le haut.

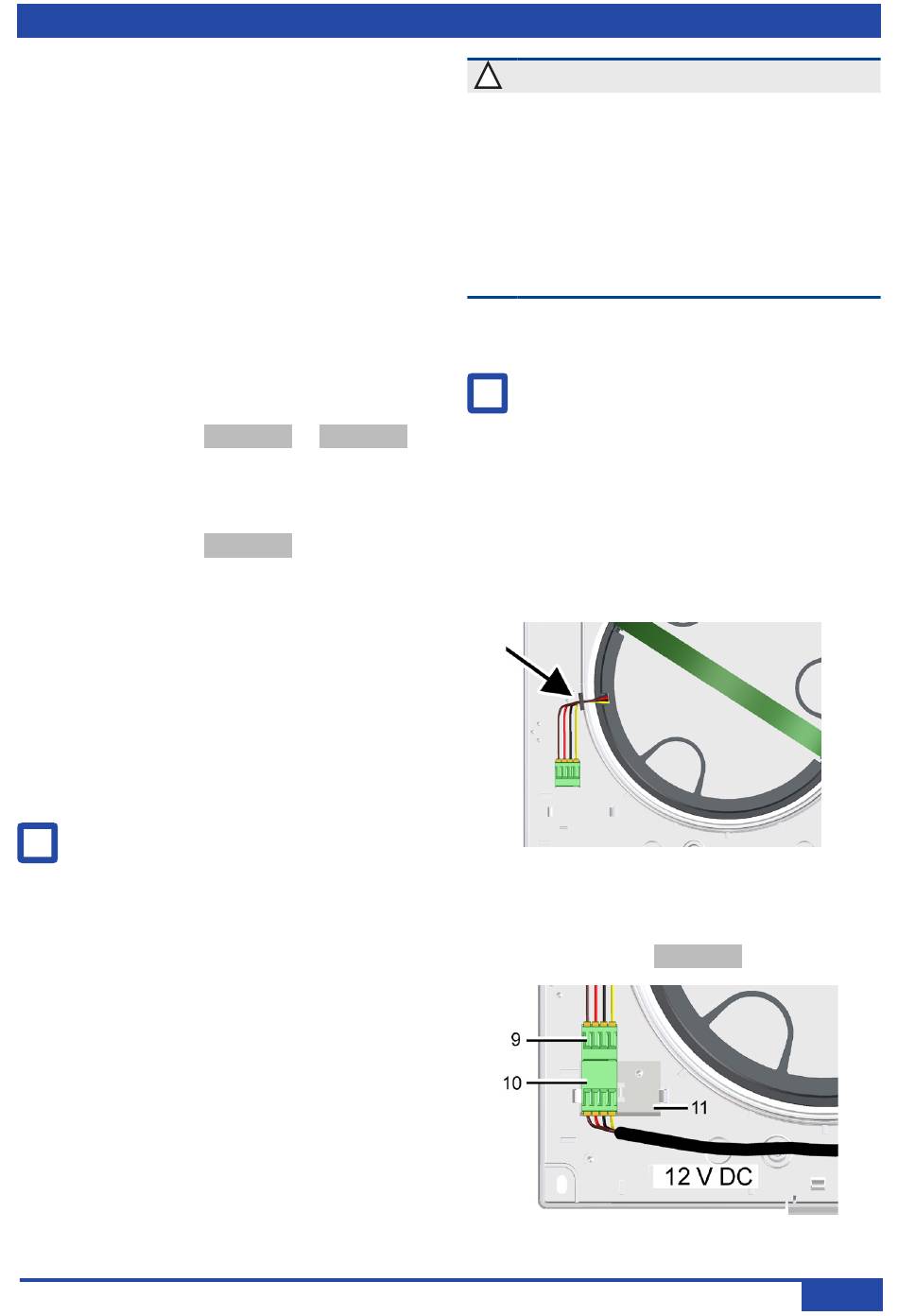

11. Enfoncer le câble de raccordement du
ventilateur dans la rainure ( flèche) de
manière à ce qu'il soit fixé sans tension.
12. Sur les appareils
9 Montage | FR
PP 45 O
(12 V CC)
61
