Marche à suivre
16.10 Entraînements
16.10.1 Afficher les états des variateurs
Affichage d'état
La fenêtre "Diagnostic du système d'entraînement" contient des informations sur l'état des
groupes d'entraînement et des objets entraînement associés. Les icônes d'état ont la
signification suivante :
Icône affichée
#
SINUMERIK Operate
Manuel de mise en service, 10/2020, 6FC5397-1DP40-6DA4

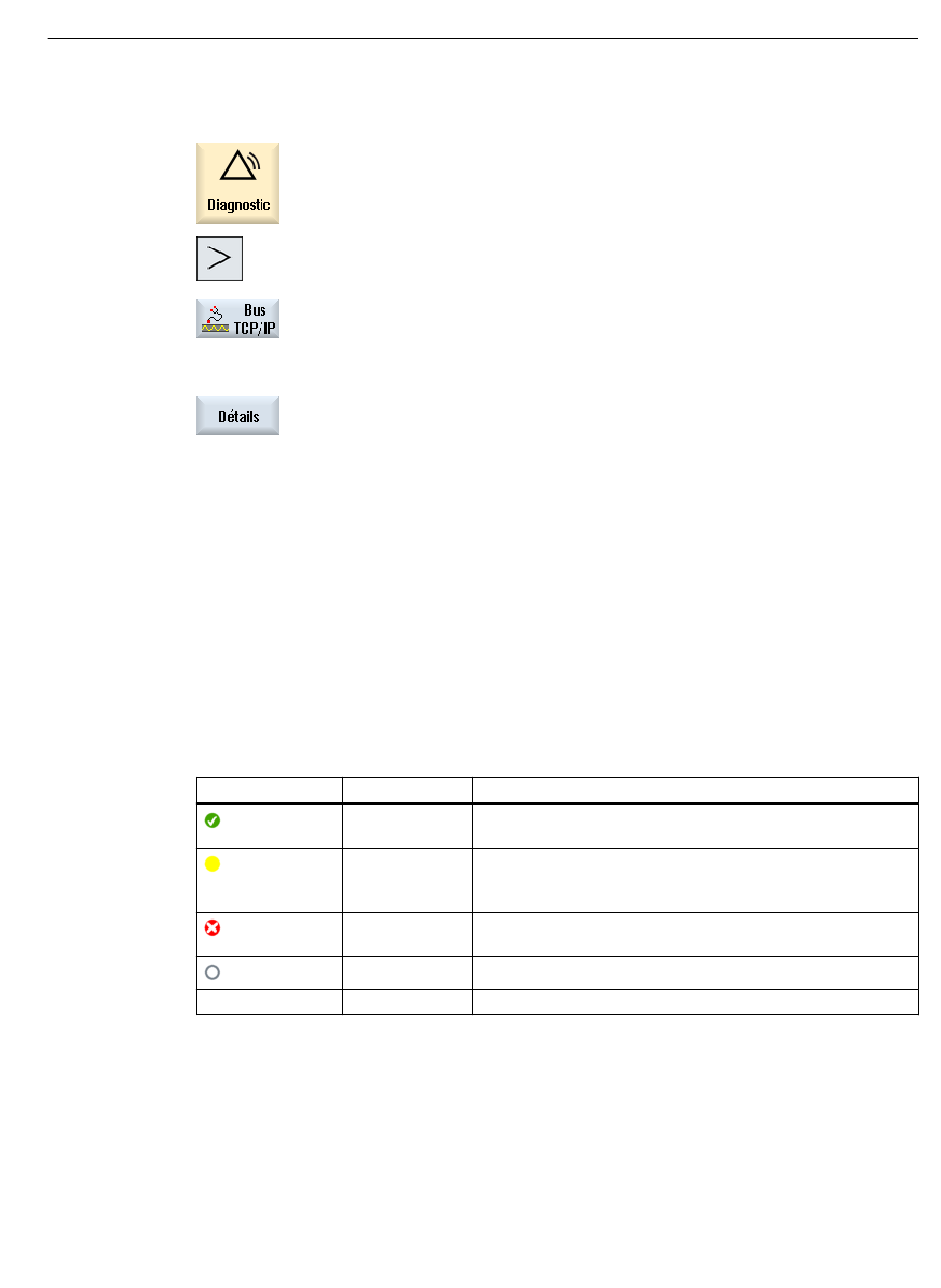

1. Sélectionnez le groupe fonctionnel "Diagnostic".
2. Actionnez la touche d'accès au menu suivant, puis la touche logicielle
"Bus TCP/IP".
La fenêtre "Diagnostic PROFIBUS ..." s'ouvre.
3. Sélectionnez la configuration PROFIBUS dont vous souhaitez afficher des
détails.
4. Actionnez la touche logicielle "Détails".
La fenêtre "Diagnostic PROFIBUS ... - Détails" s'ouvre.
Signification
Vert L'objet entraînement est en service (cyclique), sans aucun pro‐
blème reconnaissable.
Jaune L'objet entraînement a détecté un problème de moindre impor‐
tance (par ex. la présence d'un avertissement ou l'absence de
déblocage).
Rouge L'objet entraînement a détecté un problème majeur (par ex. la
présence d'une alarme).
Gris L'état de cet objet entraînement n'a pas pu être déterminé.
Caractère spécial Erreur lors de la lecture des données.
