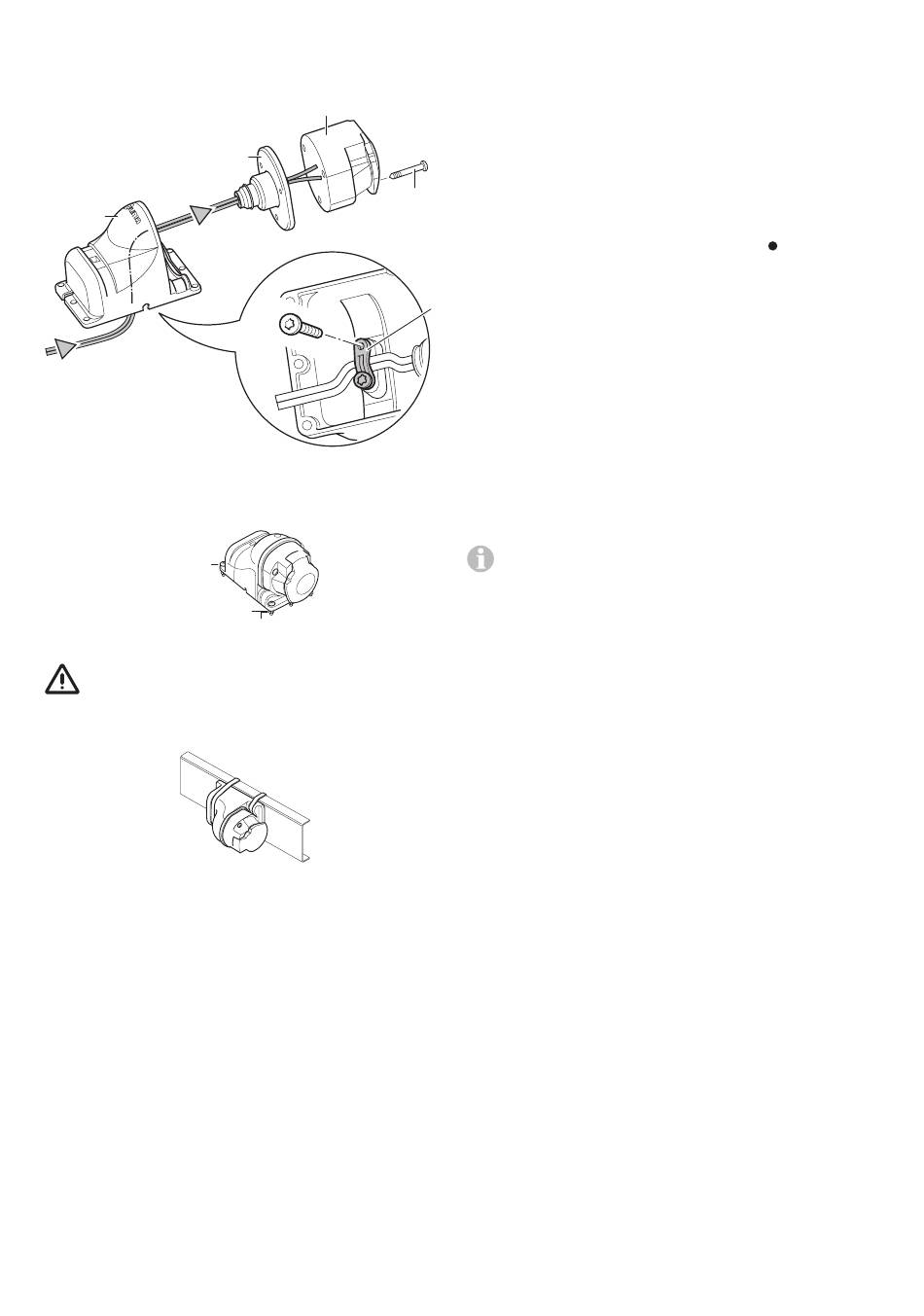

Lägg kabeln löst genom dragavlastningen (k) och skruva fast
den med de 2 plåtskruvarna. Beroende på monteringssitua-
tion kan kabeln dras ut genom endera av de tre ursparingarna
i uttagshållaren.
g
PT 4 x 10
Bild 35
Sätt fast säkerhetsuttaget på husvagnens (plast-)dragstångs-
kåpa med 4 skruvar, muttrar och brickor.
M4 x 16
(4 x)
Bricka 4,3
(4 x)
Bild 36
Att borra i chassit är inte tillåtet.
Alternativt kan säkerhetsuttaget fästas med de båda snäck-
gängade klämmorna.
Bild 37
Dra fram båda ledarna till styrenheten (korta dem om
det behövs) och anslut dem till kopplingslisten enligt
kopplingsschemat.
Kontrollera en gång till att alla kablar är korrekt anslutna och
att de är fästa med de bifogade klämmorna och att de inte
kan avnötas.
SV
98
i
B 3,9 x 33
(3 x)
h
Mutter M4 (4 x)

Funktionskontroll

Kontrollera om batterierna är helt laddade för drift av
Mover XT / XT2.
Ställ husvagnen utomhus på en tom och plan plats och dra åt
handbromsen. Drivhjulen får inte ligga an på hjulen och hörn-
stöden måste vara upplyfta.
Anslut batteriklämmorna till batteriet. Kontrollera att alla ka-
blar är fixerade och att de inte är heta samt att inga tecken på
j
kortslutning föreligger.
Sätt in den 13-poliga stickkontakten / adaptern i säkerhetsuttaget.
Skjut fjärrkontrollens skjutbrytare till läget "Till" . Härigenom
aktiveras fjärrkontrollen – grön lysdiod 4 blinkar tills styren-
heten är driftklar. Om lysdiod 4 inte tänds, kontrollera polaritet
och status för fjärrkontrollens batterier.
k
Kontrollera om båda drivmotorerna står stilla. Aktivera skjut-
reglaget (c) medan fjärrkontrollen är tillkopplad – båda driv-
motorerna måste då rotera.
Sväng fram drivhjulen till däcken med fjärrkontrollen.
Säkerställ att inga hinder befinner sig kring husvagnen och
lossa handbromsen. Kontrollera nu alla funktioner flera gånger
enligt bruksanvisningen.
Dra åt husvagnens handbroms. Sväng bort drivhjulen och
ställ fjärrkontrollens skjutbrytare i läget "Från" £ för att kopp-
la från fjärrkontrollen och Mover XT / XT2. Kontrollera avstån-
det mellan drivhjul och däck en gång till. Justera vid behov.
Avståndet mellan bortsvängda drivhjul och däck är
20 mm.

Varningsskyltar

Den gula varningsskylten som medföljer enheten skall av
montören eller fordonsägaren placeras på en för alla använ-
dare väl synlig plats i fordonet (t.ex. på dörren till klädskåpet)!
Om dekaler saknas kan de rekvireras från Truma.
