b

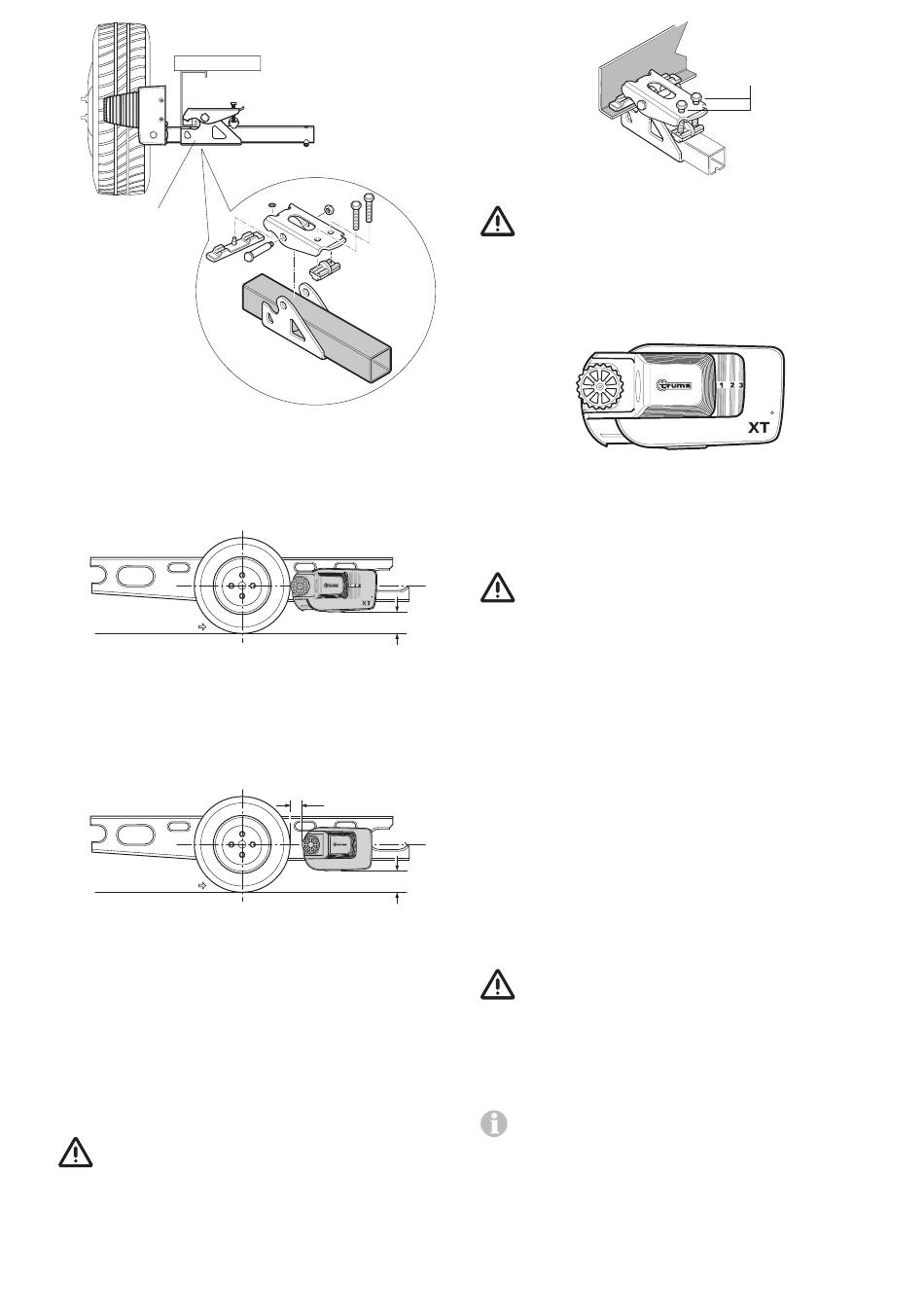

Bild 25
Bei einer zu geringen Rahmenhöhe bietet Truma zum Aus-
gleich als Zubehör Distanzsätze mit 30 mm und 60 mm an.
Distanzsatz 30 mm, Art.-Nr. 60030-95000,
Distanzsatz 60 mm, Art.-Nr. 60030-95100.
Auf ausreichende Bodenfreiheit (min. 110 mm) achten.
Fahrtrichtung
Bild 26
Durch Verschieben der Antriebseinheiten (im abgeschwenkten
Zustand) in Längsrichtung den korrekten Abstand zwischen
Reifen und Rolle (20 mm) mit der mitgelieferten Abstandslehre
herstellen. Das verschiebbare Verbindungsrohr erlaubt die An-
passung an die Rahmenbreite.
Fahrtrichtung
Bild 27
Die Antriebseinheiten in Querrichtung so verschieben, dass
die maximale Lauffläche des Reifens / Antriebsrolle abgedeckt
wird.
Nach richtiger Platzierung die Schrauben (c) des Befesti-
gungssatzes leicht anziehen und anschließend nochmals die
geforderten Abstände überprüfen. Hierbei muss das Gewicht
des Wohnwagens auf den Rädern lasten.
Das verschiebbare Verbindungsrohr mittig platzieren (mit-
tels Markierung) und jede Seite mit einem Gewindestift (g)
M8 x 12 fixieren (15 Nm).
Gewindestifte sind mit Schraubensicherung beschichtet
und dürfen deshalb nur einmal eingeschraubt werden.
Den Abstand von 20 mm zum Reifen (mit belasteten Rädern)
nochmals prüfen. Anschließend die 2 Schrauben des Befesti-
gungssatzes (M10) im Wechsel mit 25 Nm anziehen.
Mover
min. 110 mm
20 mm
min. 110 mm
Bild 28
Schrauben sind mit Schraubensicherung beschichtet
und dürfen deshalb nur einmal eingeschraubt werden.
Positionsanzeige
Zeigt die Position an, wie weit der Mover XT / XT2 ange-
schwenkt ist.
Keine Zahl sichtbar: Abschwenkposition
Zahl 1 bis 3 sichtbar: Anschwenkposition
Bild 29

Elektrische Verdrahtung und Steuerung

Der Mover XT / XT2 ist nur für den Anschluss an 12 V-Batterien
(Gleichspannung) geeignet!
Vor Beginn der Arbeiten Batterie und jegliche externe
Stromversorgung abklemmen. Bei Unsicherheiten in
Bezug auf den elektrischen Anschluss beauftragen Sie einen
qualifizierten Kfz-Elektriker mit dem Anschluss.
Die elektrische Installation muss den technischen und admi-
nistrativen Bestimmungen des jeweiligen Verwendungslandes
entsprechen (z. B. EN 1648-1). Nationale Vorschriften und
Regelungen müssen beachtet werden.
An jeder Antriebseinheit sind Anschlusskabel für den Fahr-
motor und Datenkabel vormontiert. Die jeweiligen Motoran-
schlusskabel kennzeichnen (Antriebseinheit A bzw. B – siehe
auch Anschlussschema) und provisorisch am Wohnwagen-
Unterboden zum vorgesehenen Montageort der Steuerung
verlegen. Ein geeigneter Platz für die Steuerung ist z. B. ein
Bettstaukasten in unmittelbarer Nähe des Rangiersystems mit
einem Mindestabstand zur Batterie von 40 cm.
Die Steuerung in den Staukasten einsetzen und mit den mit-
gelieferten Spanplattenschrauben (5 x 25) befestigen.
Im Abstand von ca. 150 mm von der Anschlussleiste der
Steuerung ein Loch Ø 25 mm für die Durchführung der Kabel-
stränge am Wohnwagenboden markieren.
Vor dem Bohren auf darunter liegende Rahmenteile,
Gas- und elektrische Leitungen achten!
Loch bohren, Kabel durch den Wohnwagenboden zur Steu-
erung führen und so verlegen, dass diese (insbesondere bei
Durchführungen an Metallwänden) nicht scheuern können.
Verwenden Sie dazu die beiliegenden Schutzrohre, um Be-
schädigungen an den Kabeln zu vermeiden.
Die Fahrmotoren bewegen sich im Betrieb. Zum
Ausgleich die Kabel in diesem Bereich lose mit etwas
Spielraum befestigen, um eine Dehnung der Kabel zu vermei-
den. Es darf kein Kabel über die Steuerung verlegt werden!
Kabel mittels der mitgelieferten Klammern und Schrauben am
Chassis bzw. Unterboden befestigen.
Loch im Fahrzeugboden mit plastischem Karosseriedichtmittel
abdichten.
25 Nm
Mover
DE 13
