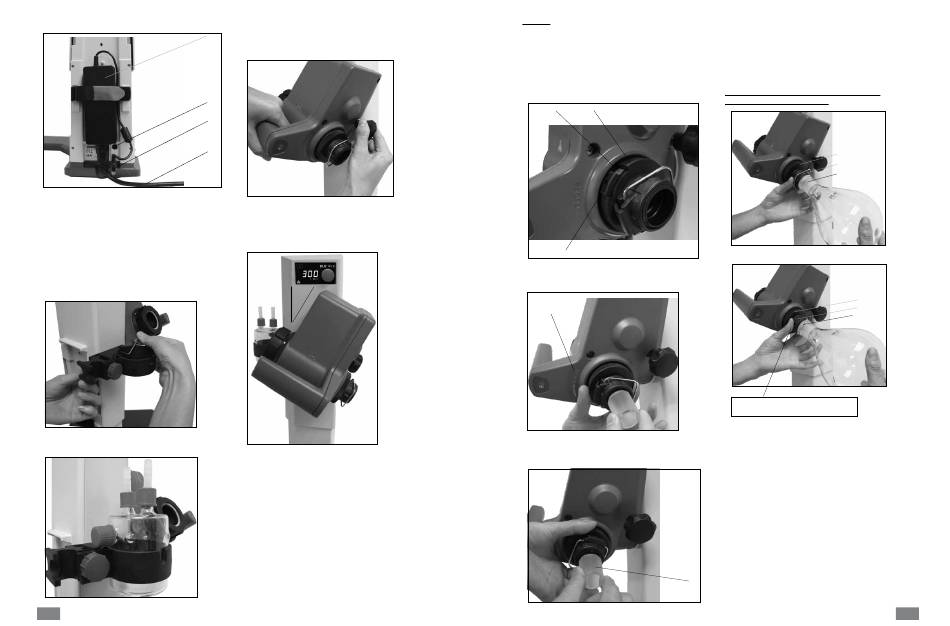

3.) Befestigen des Schaltnetzteiles. (Fig. 9)
K
N
M
L
Fig. 9
• Befestigen Sie das Schaltnetzteil (K) auf der Geräterückseite.
Fixieren Sie es mit dem Klettverschluss, indem Sie beide Laschen
über dem Netzteil zusammenziehen. Das Klettband darf nicht
unter dem Schaltnetzteil liegen.
• Verbinden Sie den Niederspannungsstecker (M) mit der
Anschlußbuchse (N). (Fig. 9)
• Stecken Sie das Netzkabel (L) in das Schaltnetzteil und verbinden
Sie es mit der Spannungsquelle.
• Beachten Sie die gültige Netzspannung.
4.) Befestigen der Kondensatflaschenhalterung. (Fig.10)
Fig.10
5.) Einsetzen der Flasche mit Schlauchanschlüsse. (Fig. 11)
Fig.11
10
6.) Verstellung des Winkels Drehkopf. (Fig. 12)
• Lösen Sie die Klemmvorrichtung zur Winkeleinstellung des
Rotationsantriebes auf der rechten Liftseite durch Drehen des
Einstellknopfes gegen den Uhrzeigersinn.
Fig.12
7.) Stellen Sie den Antrieb auf einen Winkel von ca. 30°.
(Fig. 13)
30°
Fig.13
• Sichern Sie anschließend den Rotationsantrieb gegen Verdrehung
durch Anziehen des Einstellknopfes im Uhrzeigersinn.

Glassatz

HINWEIS: Lesen Sie die Betriebsanleitung des Glassatzes für den
sicheren Umgang mit Laborglas.
• Der Verriegelungsknopf (P) dient zum Verriegeln oder Entriegeln
der Sicherung (O).
Wenn eine rote Markierung (Q) angezeigt wird, ist die Sicherung
entriegelt. Anderenfalls ist sie verriegelt.
Um die Sicherung zu verriegeln oder zu entriegeln (O), drücken
Sie den Verriegelungsknopf (P) zum Anschlag.
Q O
P
Fig.14a
• Öffnen Sie die Arretierung (O) des Antriebskopf durch Drehung
um 60° gegen den Uhrzeigersinn. Anschließend wird eine rote
Markierung (Q) angezeigt.
Siehe Hinweis:
„CLOSE"
Fig.14b
• Führen Sie das Dampfdurchführungsrohr (R) bis auf Anschlag ein.
• Verriegeln Sie anschließend diese Arretierung (O) durch Drehen
um 60° im Uhrzeigersinn.
R
Fig.14c
• Wenn Sie den Verriegelungsknopf (P) zum Anschlag geschoben
haben, muss die rote Markierung (Q) verdeckt und nicht mehr
sichtbar sein.
• Das Dampfdurchführungsrohr darf nicht herausgezogen werden
können!
• Überprüfen Sie die axiale Arretierung des Dampfdurchführungsrohres.
• Halten Sie die rote Markierung (Q) verdeckt.
Montage und Demontage des Verdampferkolbens /
Gebrauch der Abdrückvorrichtung
O
S
R
Fig.15a
O
S
T
Fig.15b
Zum Festziehen im Uhrzeigersinn drehen ()
Zum Öffnen gegen den Uhrzeigersinn drehen ()
Montieren des Verdampferkolbens:
- Setzen Sie den Verdampferkolben auf
Dampfdurchführungsrohr (R). (Fig.15a)
- Drehen Sie die Kunststoffmutter (P) mit der Klammer (S) gegen
den Uhrzeigersinn bis sich die Klammer über den Flansch legen
lässt. (Fig.15b)
- Drehen Sie die Kunststoffmutter nun im Uhrzeigersinn bis die
Klammer am Flansch fest anliegt. Halten Sie dazu die Arretierung
(O) des Dampfdurchführungsrohres.
Demontieren des Verdampferkolbens:
- Halten Sie die Arretierung (O) und lösen die Kunststoffmutter
durch Drehen im Gegenuhrzeigersinn. Festsitzende
Verdampferkolben werden dadurch gelöst.
- Halten Sie den Verdampferkolben am Flansch und öffnen Sie den
Bügel der Klammer.
- Entnehmen Sie den Verdampferkolben.
- Überprüfen Sie dass die Arretierung des
Dampfdurchführungsrohres weiterhin geschlossen ist!
