Gainage; Bain Chauffant - IKA RV 8 Mode D'emploi

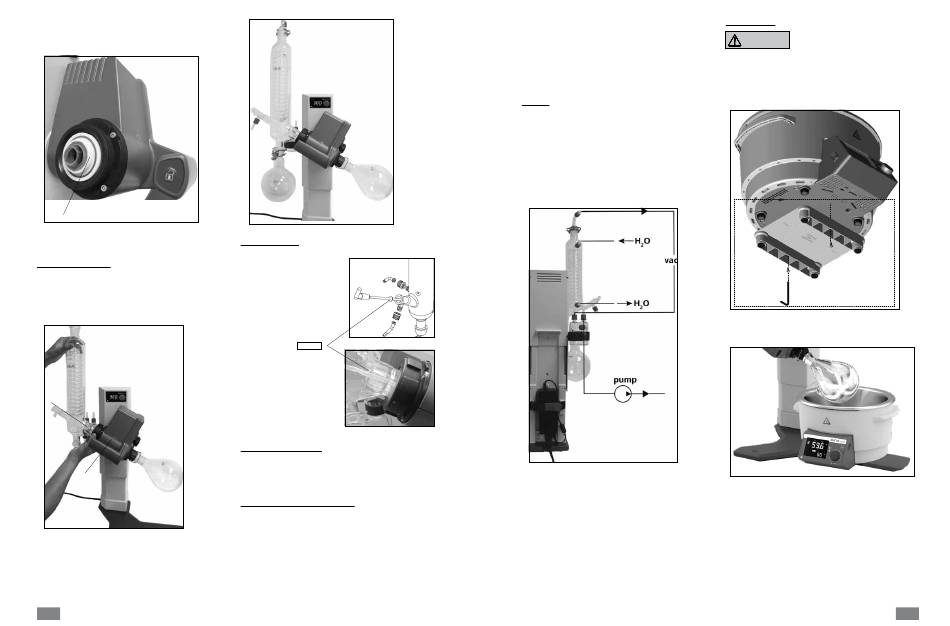

• Placez le joint du condenseur RV 10.8001 (U) dans le logement
du condenseur et montez la verrerie sur l'appareil en suivant les
instructions de montage correspondantes. (Fig. 16, 17 et 18)
U
Fig.16
Montage du condenseur
• Placez l'écrou borgne dans le condenseur, puis placez la rondelle-
ressort contre la bride du condenseur (V).
• Placez le condenseur sur l'entraînement de rotation (W) et serrez
l'écrou borgne à la main. (Fig. 17)
V
W
Fig.17
• Fixez le ballon récepteur et les raccordements de flexibles
comme indiqué. Reportez-vous également au mode d'emploi
de la verrerie. (Fig. 18)
42
Fig.18
Montage du disque
Fig.19a
Larmier
Remarque:Veillez sur le
placement correct du disque!
Fig.19b
Démontage du condenseur
• Utilisez la clé à oeil fournie pour desserrer les écrous
d'accouplement coincés.
• Desserrez les écrous d'accouplement en tournant dans le sens
inverse des aiguilles d'une montre.
Description des condenseurs spéciaux
(voir les produits / accessoires à www.ika.com)
• RV 10.3 3 Condenseur intensif vertical avec distributeur
Condenseur intensif vertical à double paroi permettant des
condensations particulièrement efficaces.
Version disponible avec revêtement (RV 10.30)
• RV 10.4 Condenseur à neige carbonique
Condenseur à neige carbonique pour la distillation de solvants
à bas point d'ébullition. Refroidissement par neige carbonique,
pas d'eau de refroidissement nécessaire. Condensation
maximale par des températures basses.
Version disponible avec revêtement (RV 10.40)
• RV 10.5 Condenseur vertical avec distributeur et soupape
d'arrêt pour la distillation à reflux
Version disponible avec revêtement (RV 10.50)
• RV 10.6 6 Condenseur vertical intensif avec distributeur et
soupape d'arrêt pour la distillation à reflux
Condenseur intensif vertical à double paroi permettant des
distillations à reflux particulièrement efficaces.
Version disponible avec revêtement (RV 10.60)

Gainage

• Raccordez les flexibles d'eau (H O) au condenseur selon le
2
principe du courant contraire. (Fig. 20)
• Etablissez les connexions de vide au condenseur, au flacon de
Woulfe, au contrôleur de vide avec soupape et pompe à vide.
• Raccordez toujours le flexible de vide (vac) au condenseur en
son point le plus élevé pour éviter les pertes de solvants par
aspiration.
• Pour ce faire, utilisez des flexibles à vide de laboratoire présentant
un diamètre intérieur de 8 mm et une épaisseur de paroi de 5
mm (voir chapitre "Accessoires").
Fig. 20

Bain chauffant

Suivez le mode d'emploi du bain
CAUTION
chauffant, chapitre „Fonctionnement" !
• Assembler le pied du bain de chauffage
Pour l'utilisation du bain chauffant combinée au RV 8, le socle
fourni doit être monté sur le bain chauffant !
Attention: l'utilisation d'un bain chauffant avec un socle combinée
à un autre type d'évaporateur rotatif n'est pas autorisée !
Fig. 21
• Placez le bain chauffant sur la surface d'appui de l'entraînement
de rotation et poussez-le en position gauche. (Fig. 22)
Fig. 22
43
