Utilisation conforme

• Utilisation
L'appareil est conçu, en combinaison avec les accessoires
recommandés par IKA, pour:
- une distillation rapide et douce des liquides,
- la réduction par ébullition des solutions et suspensions,
- la cristallisation, la synthèse ou le nettoyage des produits chimiques fins,
- le séchage des poudres et granulés,
- le recyclage des solvants.
Mode de fonctionnement: appareil de table
• Secteur d'utilisation
Environnements intérieurs similaires à des laboratoires de
recherche, d'enseignement, commerciaux ou industriels.
Déballage
• Déballage
- Déballez l'appareil avec précaution,
- En cas de dommage, établiez immédiatement un constat corre spondant (poste, chemins de fer ou transporteur).

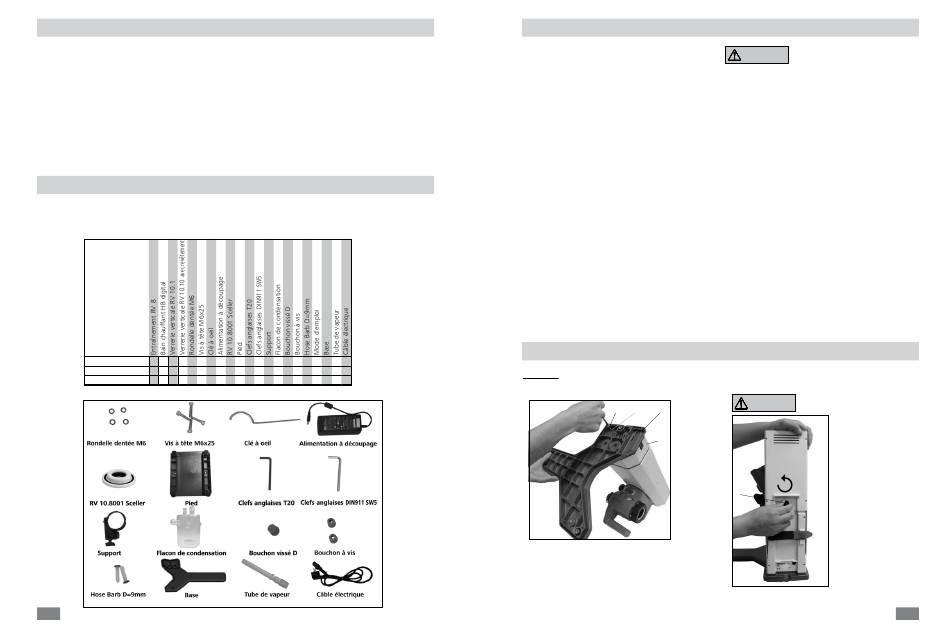

• Volume de livraison
Paquet 1 / RV 8 V 1 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
Paquet 2 / RV 8 VC 1 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
Paquet 3 / RV 8 flex 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
Volume de livraison RV 8
38
La protection de l'utilisateur n'est plus assurée :
- si l'appareil est utilisé avec des accessoires non fournis ou non
recommandés par le fabricant,
- si l'appareil est utilisé de manière non conforme, sans respecter
les indications du fabricant,
- si des modifications ont été apportées à l'appareil ou au circuit
imprimé par des tiers.
• Remarques complémentaires :
Cadre juridique et spécificités nationales des pays, en particulier
dans le domaine médicale et alimentaire:
L'utilisateur s'engage à respecter les lois et la règlementation
locale qui s'appliquent.
Fig. 6

Conseils pratiques

La distillation est un processus thermique de séparation par évapora-
tion suivie de condensation, pour les compositions de matières liq-
uides sur la base de points d'ébullition spécifiques à la matière et
dépendant de la pression.
La température du point d'ébullition baisse avec la pression externe,
on travaille donc en général avec une pression réduite. Ainsi, le bain
chauffant peut être maintenu à température constante (par ex. 60
°C). Le point d'ébullition est réglé via le vide avec une température
de la vapeur de 40 °C environ.L'eau de refroidissement pour le con-
denseur ne doit pas dépasser 20 °C (la règle est 60-40-20).
Pour générer du vide, utilisez une pompe à membrane résistant aux
produits chimiques avec contrôleur de vide, protégée des résidus de
solvants grâce à la présence en amont d'un flacon de Woulfe et/ou
d'un collecteur à vide.
L'utilisation d'un éjecteur à eau pour générer le vide n'est conseillée
que dans certaines conditions, car ces systèmes peuvent entraîner
une contamination de l'environnement par les solvants.
L'efficacité de l'évaporateur dépend de la vitesse de rotation, de
la température, de la taille du ballon et de la pression du système.
La charge optimale du condenseur en continu est de 60 % env.
Cela correspond à une condensation aux 2/3 du serpentin réfri-
gérant environ. En cas de charge plus importante, il y a un risque
que la vapeur de solvant non condensée soit aspirée.

Montage

Drive RV 8
1.) Monter la base de la levée. (Fig. 7)
F G H
I
Fig. 7
• Utilisez les vis cylindriques M6x25 (F) (4x) et la rondelle striée M6
(G) (4x) pour monter le socle (H) avec le dispositif de levage (I)
une fois l'ensemble déballé. (Fig. 7)
L'appareil est doté d'un dispositif de sé-
CAUTION
curité à levage.
En cas de panne, le ballon d'évaporation
est retiré automatiquement du bain
chauffant grâce à un amortisseur à gaz
intégré.
« ATTENTION ! Le dispositif de levage
de sécurité doit être vérifié quotidi-
ennement avant utilisation. Reportez-
vous aux consignes de sécurité sur le
dispositif de levage de sécurité ! »
Le dispositif en verre peut être purgé une
fois le courant coupé !
En cas d'utilisation d'autres types de condenseurs, par ex. à neige
carbonique ou intensif, et en cas d'utilisation de répartiteurs pour
distillation à reflux avec condenseur à rapporter, il peut être néces-
saire de réduire la charge en fonction du poids supplémentaire
de ces structures en verre. C'est pourquoi, il faut vérifier avant le
début de la distillation, si le dispositif de levage doté de verre et de
matière à distiller peut remonter sans courant.
L'appareil est conçu pour le fonctionnement sur une alimentation
en réfrigérant (p. ex. thermostat de laboratoire), mais peut aussi
être branché sur une conduite d'eau. Suivez les caractéristiques
techniques concernant la pression du réfrigérant, la constance de
la température et le débit.
2.) Desserrez la sécurité de transport . (Fig. 8)
CAUTION
• Tenez le dispositif de
levage en position haute
avec la main et retirez la
vis moletée (J) par le sens
antihoraire au dos de
l'appareil.
Prends garde! DANGER!
Une fois la sécurité de
J
transport retirée, le dispositif
de levage monte lentement
en butée supérieure. La
course est de 120 mm
environ.
Fig. 8
