Полезная информация
Дистилляция — термический процесс разделения жидких
соединений, основанный на зависящих от давления в точках
кипения соответствующих веществ в ходе их испарения и
последующей конденсации.
Температура точки кипения понижается с уменьшением
внешнего давления, что обычно означает выполнение работы
при сниженном давлении. Таким образом можно поддерживать
постоянную температуру лабораторной нагревательной бани
(напр., 60° C). С помощью вакуума точка кипения устанавливается
при температуре пара прибл. 40° C. Охлаждающая вода для
конденсации в конденсаторе не должна превышать 20° C
(правило 60-40-20).
Для создания вакуума следует использовать химически стойкий
мембранный насос с регулятором вакуума. Для защиты насоса
от растворимого остатка применяется колба Вульфа и/или
вакуумный сепаратор.
Работа со струйным насосом для создания вакуума
рекомендуется только в определенных пределах, поскольку при
использовании этих систем возможно загрязнение окружающей
среды растворителями.
На производительность испарителя по воздуху оказывают
влияние скорость, температура, размер колбы и давление
системы.
Оптимальная производительность фильтрационного
конденсатора составляет прибл. 60%.
Это соответствует конденсации прибл. на 2/3 охлаждающего
змеевика. При большей емкости существует риск извлечения
неконденсированного пара растворителя.

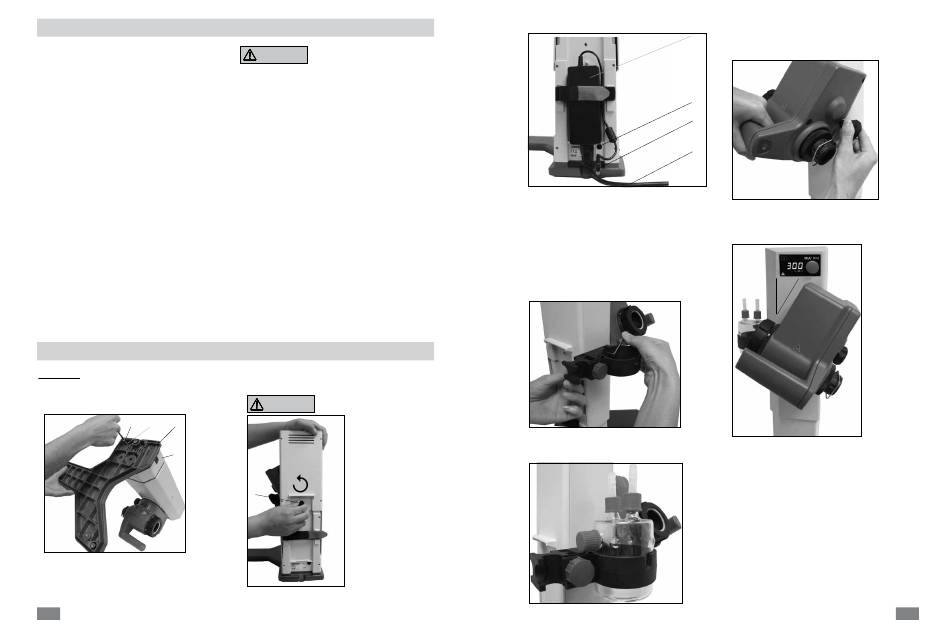

Монтаж
ездить RV 8
1) Прикрепите основание к подъемному механизму
(Fig. 7)
H
F G
I
Fig. 7
• Установите цилиндрические M6x25 (F) (4 шт.) и зубчатые
шайбы M6 (G) (4 шт.), чтобы прикрепить основание (H) к по-
дъемному механизму (I) после распаковки упаковки. (Fig. 7)
54
Устройство оборудовано предохранителем
ОСТОРОЖНО
подъемного механизма.
В случае отключения электропитания
испарительная колба автоматически
извлекается из лабораторной
нагревательной бани посредством
встроенной пневматической пружины.
"ОСТОРОЖНО! Предохранитель подъемного
механизма подлежит ежедневной проверке
перед использованием. См. примечания
по технике безопасности/предохранителю
подъемного механизма !"
Стеклянную аппаратуру можно извлекать
после прекращения подачи электроэнергии!
При использовании конденсаторов других типов, таких
как сухоледные или интенсивные конденсаторы, а также
распределителей обратной дистилляции со съемными
конденсаторами может потребоваться снижение массы
вещества для компенсации массы дополнительной
лабораторной посуды. Поэтому перед дистилляцией
убедитесь в том, что подъемный механизм, загруженный
стеклянной посудой и дистиллятом, работает при отсутствии
электропитания.
Устройство рассчитано на эксплуатацию с системой подачи
охлаждающей воды (напр., лабораторным термостатом),
но также может работать от водопровода. Информацию
о давлении, неизменности температуры и расходе
охлаждающей воды см. в технических данных.
2) Удалите транспортировочный фиксатор (Fig. 8)
ОСТОРОЖНО
• Удерживая верхнюю часть
подъемного механизма
рукой, удалите винт
накатанной головкой
размещенный в задней части
приспособления, вращая его
против часовой стрелки.
Соблюдайте осторожность!
J
ОПАСНОСТЬ!
Сразу после удаления
транспортировочного фиксатора
подъемный механизм быстро
перемещается в свое верхнее
крайнее положение. Расстояние
составляет прибл.120 мм.
Fig. 8
3) Прикрепите настольный сетевой адаптер. (Fig. 9)
• Прикрепите сетевой адаптер (K) на задней стороне.
Закрепите его застежкой «липучка», потянув за оба выступа
на сетевом адаптере. Застежка «липучка» не должна
находиться в нижней части сетевого адаптера.
• Подключите разъем
соединительному гнезду (N). (Fig. 9)
• Вставьте сетевой шнур (L) в сетевой адаптер и подключите
его к источнику электропитания.
• Соблюдайте действующее напряжение электропитания.
4) Прикрепите крепежный кронштейн. (Fig.10)
с
(J),
5) Вставьте колбу и прикрепите к ней поставляемые в
комплекте шланговые соединители. (Fig. 11)
6) Отрегулируйте угол вращающей головки. (Fig. 12)
• Снимите зажимное устройство, чтобы установить угол
K
привода вращения на правой стороне подъемного
механизма путем вращения ручки против часовой стрелки.
N
M
L
Fig. 9
7) Установите привод под углом прибл. 30°. (Fig. 13)
низкого напряжения (M) к
30°
Fig.10
• Затем закрепите привод вращения против поворота,
затянув регулируемую ручку по часовой стрелке.
Fig.11
Fig.12
Fig.13
55
