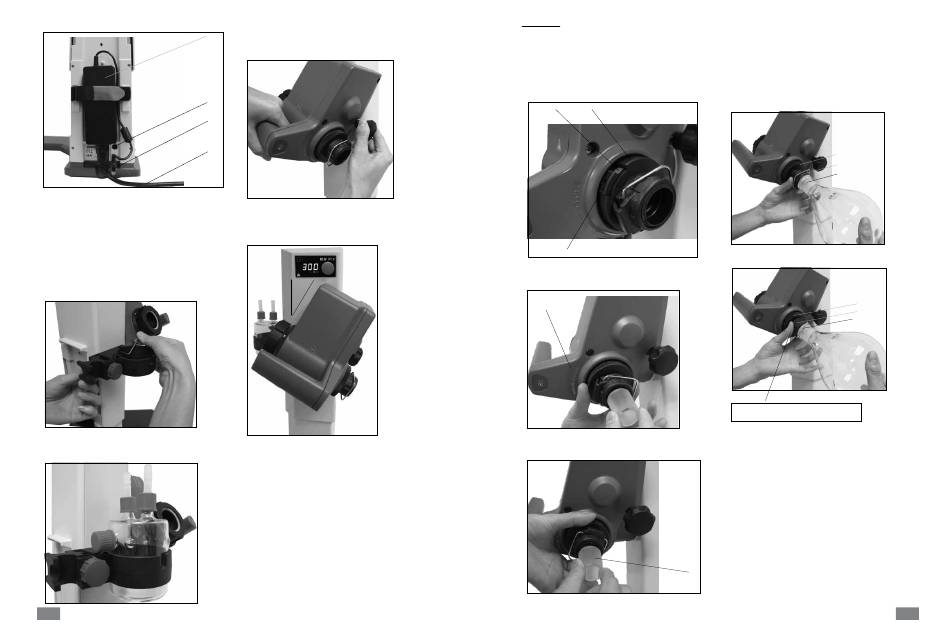

3.) デスク トップスイッチを固定する (Fig. 9)
K
N
M
L
Fig. 9
• 背面に切り替えアダプター （K） を取り付けます。 切り替えア
ダプターの両方のツメを収縮させ、 マジックテープで固定し
ます。 マジックテープは必ず切り替えアダプターの下に来る
ようにします。
• 低電圧コネクター （M） をコネクターソケッ ト （N） に接続しま
す。 (Fig. 9)
• 切り替えアダプター内の電源コード （L） を差し込み、 電源に
接続します。
• 有効な電源電圧に注意してください。
4.) ウルフ瓶フォルダーの固定 (Fig.10)
Fig.10
5.) ウルフ瓶を挿入しホースコネクターを瓶に取り付けます。
(Fig. 11)
Fig.11
100
6.) 駆動部 （回転ヘッ ド） の角度調節 (Fig. 12)
• リフト右側にある駆動部の角度調節ノブを左回りにまわして
クランプを取り外します。
Fig.12
7.) 駆動部を約30° の角度に設定します。 (Fig. 13)
30°
Fig.13
• 次に、 調節ノブを時計回りに締め、 駆動部を固定します。
ガラスセッ ト
注 ： ガラスセッ トの安全なお取り扱いに関してはガラスセッ トの
取扱説明書をお読みく ださい。
• ロック ノブ （P） は、 ロック可能な装置(O).をロックするか、 もし
くはロック解除する時に使用されます。
赤いマーク （Q） が表示された場合は、 装置のロックが解除さ
れていることを意味します。 表示されない場合は、 ロック中
を意味します。
ロック可能な装置 （O） をロックする時や解除する時はロック
ノブ （P） を最後まで押してください。
O
Q
P
Fig.14a
• 駆動部のロック装置を （O） を、 60° 時計回りに開きます。 する
と赤いマーク （Q） が表示されます。
指標を参照 ：
"CLOSE"
Fig.14b
• 蒸気パイプ （R） を滑り込ませます。
• 次にロック装置 （O） を時計回りに60° 回して固定します。
R
Fig.14c
• 赤いマーク （Q） が隠されて見えなくなるのでロックノブ （P）
を最後まで押してください。
• 蒸気パイプは引き抜かないでください。
• 蒸気パイプがしっかりと固定されていることを確認します。
• 赤いマーク （Q） が見えないようにしてください。
エバポレータフラスコの取付/プッシュオフ機能
O
S
R
Fig.15a
O
S
T
Fig.15b
きつく締める場合は、 時計回り () に回します
緩める場合は、 反時計回り () に回します
エバポレータフラスコの取付 ：
- エバポレータフラスコを蒸気パイプ （R） に取り付けます。
(Fig.15a)
- クリップがフランジに付く までプラスチック製ナッ ト （P） をク
リップ （S） と共に反時計回りに回します。 (Fig. 15b)
- 次にクランプがフランジを強く上に押しつける状態になるま
でプラスチック製ナッ トを時計回りに回します。 この時、 蒸気
パイプの固定装置 （O） を持って支えます。
エバポレータフラスコの取り外し ：
- 固定装置(O)を手で支えながらプラスチック製ナッ トを反時
計回りに回してゆるめます。 これにより しっかりと固定された
エバポレータフラスコが外れます。
- エバポレータフラスコがフランジの位置から動かないように
クランプの金具を開きます。
- エバポレータフラスコを取り外す。
- 蒸気パイプのロックが閉じられたままであることを確認しま
す。
