изделия из стекла
ПРИМЕЧАНИЕ: Прочитайте правила безопасного
обращения с лабораторной посудой в соответствующем
руководстве по эксплуатации!!

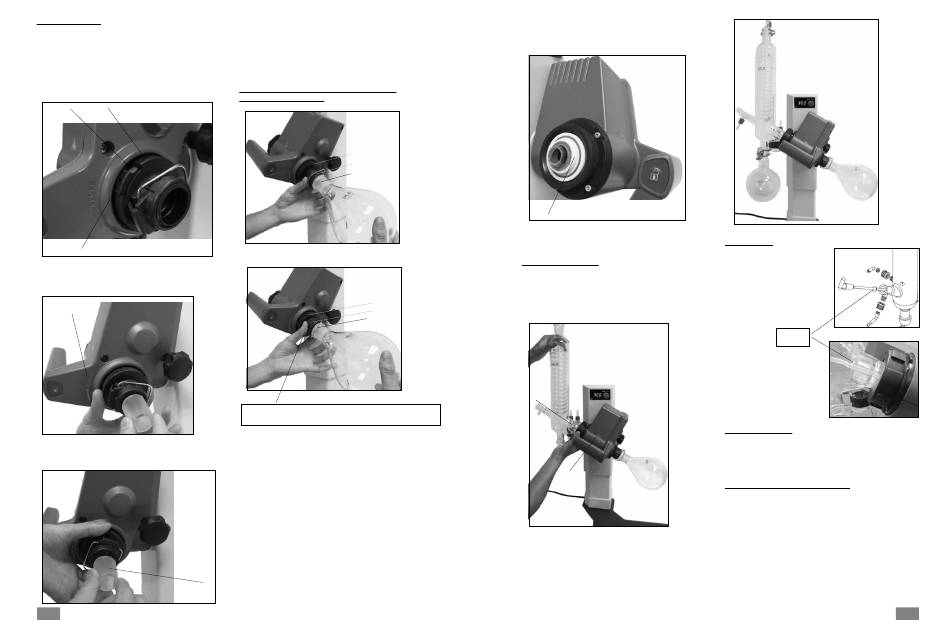

• Фиксирующая кнопка (P) служит для блокирования или
разблокирования запорного устройства (O).
Видимая метка красного цвета (Q) указывает на то, что
запорное устройство разблокировано, в противном случае
устройство заблокировано.
Для блокирования или разблокирования запорного устройства
(O), переместите фиксирующую кнопку (P) в крайнее положение.
Q O
P
Fig.14a
• Откройте стопорное устройство (O) на приводной головке,
повернув ее на 60° против часовой стрелки. После этого
станет видимой метка красного цвета (Q).
См. указания:
„CLOSE"
Fig.14b
• Вставьте паровую трубку (R) до упора.
• Затем заблокируйте стопорное устройство (O), повернув его
по часовой стрелке на 60°.
R
Fig.14c
56
• При перемещении фиксирующей кнопки (P) в конечное
положение метка красного цвета (Q) должна скрыться и
стать невидимой.
• Свободное извлечение паровой трубки недопустимо!
• Убедитесь в правильной работе осевого стопорного
устройства на паровой трубке.
• Метка красного цвета (Q) должна оставаться невидимой.
Прикрепите и отсоедините испарительную колбу/
выталкивающий механизм
O
S
R
Fig.15a
O
S
T
Fig.15b
Поверните по часовой стрелке () для плотной пригонки
Поверните против часовой стрелки () для ослабления плотной пригонки
Прикрепите испарительную колбу:
- Наденьте испарительную колбу на паровую трубку (R). (Fig. 15a)
- Поверните пластмассовую гайку (P) с хомутом (S) против
часовой стрелки так, чтобы хомут лег на фланец. (Fig. 15b)
- Теперь поверните пластмассовую гайку по часовой стрелке
так, чтобы хомут плотно прилегал к фланцу. Для этого
держите фиксатор (O) паропроводной трубки.
Снимите испарительную колбу:
- Держите фиксатор (O) и откручивайте пластмассовую гайку,
поворачивая ее против часовой стрелки. В результате
этого плотно пригнанные испарительные колбы будут
освобождены.
- Держите испарительную колбу за фланец и откройте зажим
хомута.
- Вытащите испарительную колбу.
- Проверьте, чтобы фиксатор паропроводной трубки был
закрыт!
• Поместите RV 10.8001 уплотнение (U) в держатель
на конденсаторе и установите стеклянную сборку на
устройство в соответствии с инструкцией по сборке. (Fig.
16, 17 и 18)
U
Fig.16
Установите конденсатор
• Вставьте колпачковую гайку в конденсатор, а затем
установите пружинное кольцо на фланец конденсатора (V).
• Установите конденсатор на привод вращения (W) и вручную
затяните колпачковую гайку. (Fig.17)
V
W
Fig.17
• Прикрепите приемную колбу и шланговые соединители,
как показано на рисунке. См. также руководстве по
эксплуатации лабораторной посуды. (Fig.18)
Fig.18
Монтаж шайба
Fig.19a
Дренаж
шайба
Примечание: Следите за
правильным положением
шайба.
Fig.19b
Снятие конденсатора
• Используйте предоставленный накидной гаечный ключ для
ослабления плотно пригнанных соединительных гаек.
• Ослабьте соединительную гайку вращением против часовой
стрелки.
Описание специальных конденсаторов
(см. продукты/вспомогательные принадлежности на веб-
сайте www.ika.com)
• RV 10.3 Вертикальный интенсивный конденсатор с
коллектором
Этот вертикальный интенсивный конденсатор оснащен
двойным кожухом для особо эффективной конденсации.
Также доступен с покрытием (RV 10.30)
• RV 10.4 Сухоледный конденсатор
Сухоледный конденсатор для дистиллирования
низкокипящих растворителей. Охлаждение сухим
льдом, охлаждающая вода не требуется. Максимальная
конденсация благодаря низким температурам.
Также доступен с покрытием (RV 10.40)
