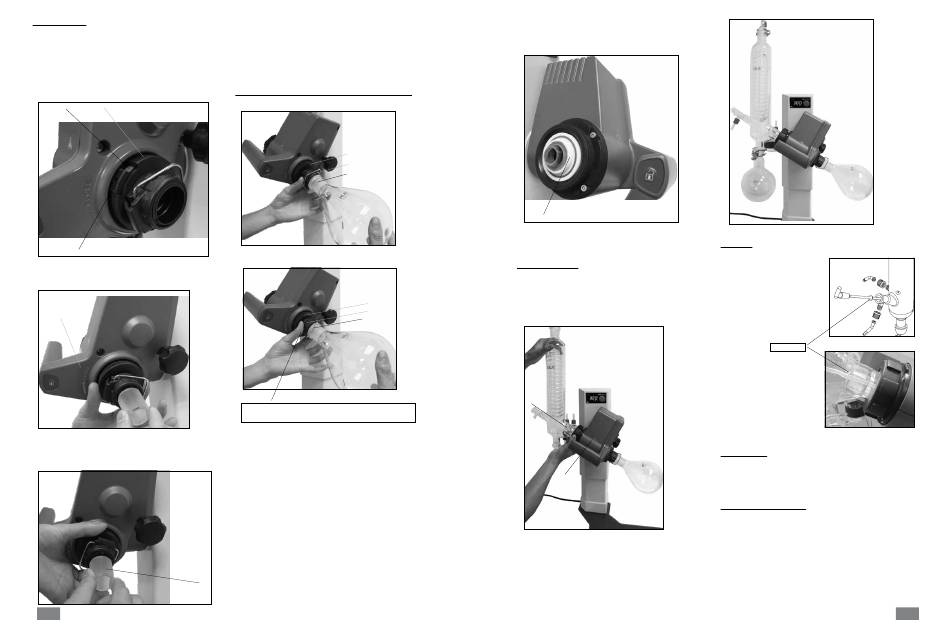

글라스 어셈블리
주) 실험실 유리 제품의 안전한 취급을 위해 유리 제품의
사용 설명서를 반드시 읽어 주십시오!
• 잠금 장치 (O)를 잠그거나 해제할 수 있는 잠금용 노브 (P)
가 있습니다.
적색 표시 (Q) 가 나타나면, 상기 잠금 장치는
잠금해제됩니다. 그렇지 않을 경우에는 잠겨있는
것입니다.
잠금 장치 (O)를 잠그거나 해제하기 위해서는 끝까지
잠금용 노브 (P)를 누릅니다.
Q O
P
Fig.14a
• 드라이브 헤드의 잠금 장치 (O)를 시계 반대 방향으로 60 °
를 돌려서 열어 줍니다. 그 후에 적색 표시 (Q)가 나타납니다.
표시를
참조하십시오:
"CLOSE"
Fig.14b
• 증기 튜브를(R) 멈출 때까지 밀어 넣습니다.
• 그런 다음, 잠금 장치 (O)를 시계 방향으로 60 ° 돌려서
잠급니다.
R
Fig.14c
116
• 끝까지 잠금용 노브(P)를 누르면, 적색 표시(Q)는 덮여서
보이지 않게 됩니다.
• 증기 튜브가 빠지게 해서는 안됩니다!
• 증기 튜브의 잠금 장치의 축이 바른지를 확인해야 합니다.
• 적색 표시(Q)가 보이지 않도록 하십시오.
증발용 플라스크의 장착 및 해제 / 기계 장치를 밀어냄
O
S
R
Fig.15a
O
S
T
Fig.15b
꽉 끼게 하기 위해서는 시계 방향으로 돌립니다.
꽉 끼는 것을 느슨하게 하기 위해서는 시계 반대 방향으로 돌립니다.
증발용 플라스크를 장착합니다.
- 베이버 튜브에(R) 증발용 플라스크 를 올려 놓습니다.
(Fig.15a)
- 핀이 베이퍼 튜브에 놓일 수 때까지 핀 (S)으로 플라스틱
너트 (P)를 시계 반대 방향으로 돌립니다. (Fig. 15b).
- 이제 클램프가 플랜지에 꽉 붙을 때까지 시계 방향으로
플라스틱 너트를 돌립니다. 이렇게하여 잠금 장치(O)를
증기 파이프에 유지시킵니다.
증발용 플라스크를 제거하고
- 잠금 장치(O)를 잡고 플라스틱 너트를 시계 반대 방향으로
돌려서 풀어줍니다. 이렇게 하여 단단히 고정된 농축
플라스크를 분리합니다.
- 플랜지의 농축 플라스크를 잡고 클램프의 턱을 열어줍니다.
- 농축 플라스크를 제거합니다.
- 베이퍼 튜브의 잠김홀이 여전히 닫혀 있는지 확인하십시오!
• 조립 지침에 따라 냉각기 용기에 RV 10.8001 냉각기 씰 (U)
을 놓고 장치에 유리 제품을 장착합니다. (Fig. 16, 17과 18)
U
Fig.16
냉각콘덴서의 탑재
• 냉각콘덴서에 캡 너트를 넣고 냉각콘덴서의 플랜지 (V)에
스프링 링을 붙침니다.
• 회전 드라이브(W)에 냉각콘덴서를 놓고 손으로 캡 너트를
조입니다.(Fig.17)
V
W
Fig.17
• 그림과 같이 리시빙 플라스크와 호스 커넥터를 고정합니다.
유리 제품의 작동 설명서도 참조하십시오. (Fig.18)
Fig.18
와셔 탑재
Fig.19a
배출 와셔
참고 : 와셔의 올바른
위치에주의를 기울이십시오.
Fig.19b
냉각기의 제거
• 제공된 링 스패너를 사용하여 단단히 고정되어 있는
유니온 너트를 풉니다.
• 유니온 너트를 시계 반대 방향으로 돌려서 풉니 다.
고성능냉각기에 대한 설명
(www.ika.com에서 제품 / 액세서리 참조.)
• 매니폴드 RV 10.3 수직형 냉각 콘덴서
이 수직형 냉각 콘덴서는 특별히 효율적으로 응축 되도록
하기 위해 이중 재킷 디자인을 갖추고 있습니다.
코팅 (RV 10.30)이 된 것도 있음.
• RV 10.4 드라이 아이스 냉각기
저 비등점 용매의 증류를 위한 드라이 아이스 냉각기.
드라이 아이스로 냉각하므로 냉각수가 필요하지 않습니다.
낮은 온도 덕분에 최대한의 응축이 가능.
코팅 (RV 10.40)된 것도 있음.
