Mise en service

L'appareil est prêt à fonctionner après avoir connecté la prise de
secteur.
5
Fig.5

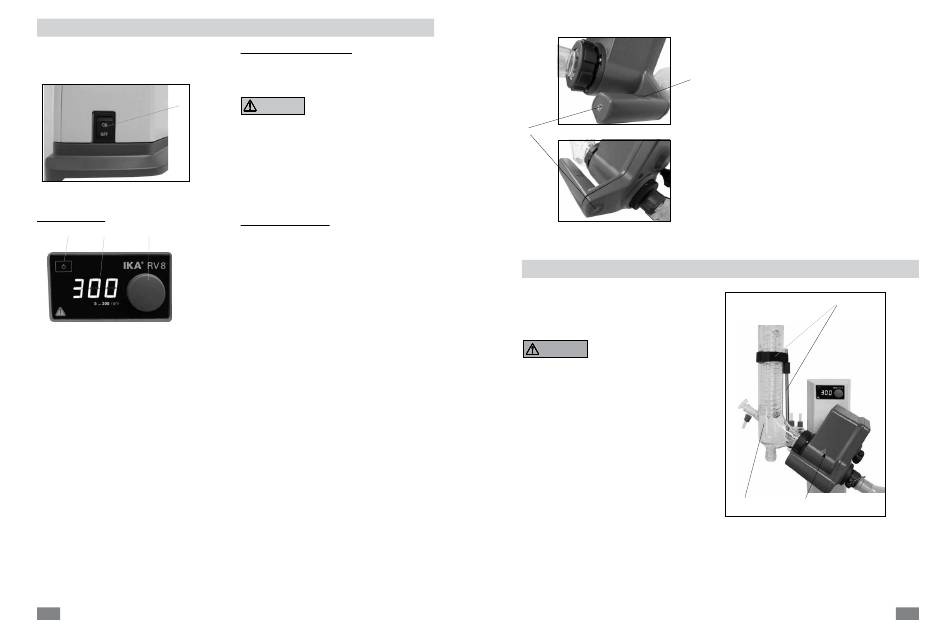

Touches de fonction (Fig.3)
1 2 3
Fig.3
• „Power" clé (1)
L'actionnement de l'interrupteur d'alimentation (5) met le
dispositif en mode « activé ».
Appuyer pour 1 seconde environ sur la touche « Power » (1) ;
l'état du dispositif passera d'« activé » à « veille ».
Appuyer de nouveau rapidement sur la touche « Power » ; l'état
du dispositif retournera immédiatement en mode « activé ».
• Fenêtre d'affichage/vitesse (2)
L'écran (2) affiche « 8.8.8. »,
puis la version du logiciel « X.X ».
L'écran affiche « set value ».
Remarque: l'appareil n'est hors tension qu'en cas de coupure
de l'alimentation électrique, p. ex. en débranchant le câble
secteur !
• Bouton rotatif (3)
Pour démarrer la rotation, appuyez sur le bouton rotatif.
L'écran clignote jusqu'à ce que la vitesse de rotation réglée en
rpm (tours par minute) soit atteinte.
Tourner le bouton rotatif permet de modifier la vitesse de rotation.
Pour arrêter la rotation, appuyez de nouveau sur le bouton
rotatif.
La dernière valeur de vitesse de rotation affichée est mémorisée.
44
Remplissage du ballon d'évaporation:
Avant d'appliquer le vide, vous pouvez aussi remplir manuellement
le ballon d'évaporation. Le ballon d'évaporation ne doit pas être
rempli au-delà de la moitié de son volume.
La charge maximale autorisée (ballon
CAUTION
d'évaporation et son contenu) est de 3
kg.
Remplissage vide moyen: Avant de remplir le ballon d'évaporation,
l'appareillage en verre est réglé sur la pression théorique via la
commande de vide (controller).
- Remplissez maintenant le ballon d'évaporation avec la conduite
de réapprovisionnement.
- En raison de la dépression présente, le solvant est aspiré dans le
ballon d'évaporation. Ceci permet de réduire au maximum les
pertes de solvants par aspiration.
Installation du bain chauffant:
Lisez également le mode d'emploi du bain chauffant !
- Abaissez le dispositif de levage dans sa position inférieure et
vérifiez la position du bain chauffant par rapport à celle du ballon
d'évaporation. En cas d'utilisation d'un ballon d'évaporation
plus grand (2 ou 3 litres) et selon l'angle de l'entraînement de
rotation, vous pouvez décaler le bain chauffant de 50 mm vers
la droite.
- Remplissez le bain chauffant d'agent de mise à température
jusqu'à ce que le ballon d'évaporation soit immergé aux 2/3.
- Allumez l'entraînement de rotation et augmentez lentement la
vitesse de rotation.
Remarque: évitez la formation de rides.
- Allumez le bain chauffant au niveau de l'interrupteur principal.
Remarque: évitez les tensions sur le verre par l'utilisation de
températures différentes pour le ballon d'évaporation et le bain
chauffant lors de la descente du ballon d'évaporation dans le bain
chauffant !
„Lift lock" bouton (4&6) (Fig. 23a et Fig. 23b)
6
4 Fig.23a
Fig.23b
Montage du tenez pilier RV 8.1 (Accessoires)
Si le condenseur est correctement monté et l'écrou d'accouplement
pour le fixer à l'entraînement de rotation bien serré, un statif n'est
pas nécessaire.
Le statif sert uniquement d'élément anti-rotation pour le
condenseur.
AVERTISSEMENT
Attention : si le statif RV 8.1 n'est pas correctement monté, des
tensions sont générées dans le verre par des forces élevées au
niveau de la bande Velcro, pouvant entraîner des dommages sur
le condenseur en verre.
Le statif RV 8.1 est fixé après le montage du condenseur sur
l'entraînement de rotation. Veillez à ce que le condenseur soit
monté parallèlement au boîtier du dispositif de levage.
- Insérez la tige du statif dans l'alésage en dessous de l'entraînement
de rotation,
- Vissez légèrement la vis moletée dans le filetage,
- Déplacez le statif jusqu'à ce que le manchon supérieur en
caoutchouc soit au contact du condenseur en verre,
- Serrez la vis moletée à la main,
- Fixez le condenseur avec la bande Velcro pré montée sur le statif.
Pour modifier la position du dispositif de levage, saisissez la
poignée et appuyez sur la touche de verrouillage gauche ou droite
(4).
La main doit se trouver sur le capteur (6).
Remarque: capteur de détection de main (6), toucher avec la
main sans appuyer!
Le blocage du dispositif de levage se déverrouille et vous pouvez
déplacer le dispositif de levage vers le haut et vers le bas.
Si vous relâchez la touche de verrouillage ou si vous retirez votre
main, le blocage du dispositif de levage se verrouille dans la
position réglée.
Lors du verrouillage et du déverrouillage, un « clac » bien audible
doit se faire entendre.
Tenez pilier RV 8.1
Condenseur D'entraînement
en rotation
Fig.24
