Rendeltetésszerű használat
• Felhasználás
A készülék az IKA által javasolt tartozékokkal együtt az
alábbiakra alkalmas:
- folyadékok gyors és kíméletes lepárlása,
- folyadékok és szuszpenziók bepárlása,
- kristályosítás, finom vegyszerek szintetizálása vagy tisztítása,
- porok, vagy granulátumok szárítása,
- oldószerek újrahasznosítása.
Üzemmód: Asztali készülék
• Alkalmazási területek
Beltéri laboratóriumi környezet kutatásban, oktatásban, keres-
kedelemben vagy iparban.
Kicsomagolás
• Kicsomagolás
- A készüléket óvatosan csomagolja ki
- Ha sérüléseket észlel, azonnal rögzítse a tényállást (postán, vasúton vagy fuvarozó céggel történt szállítmányozás)

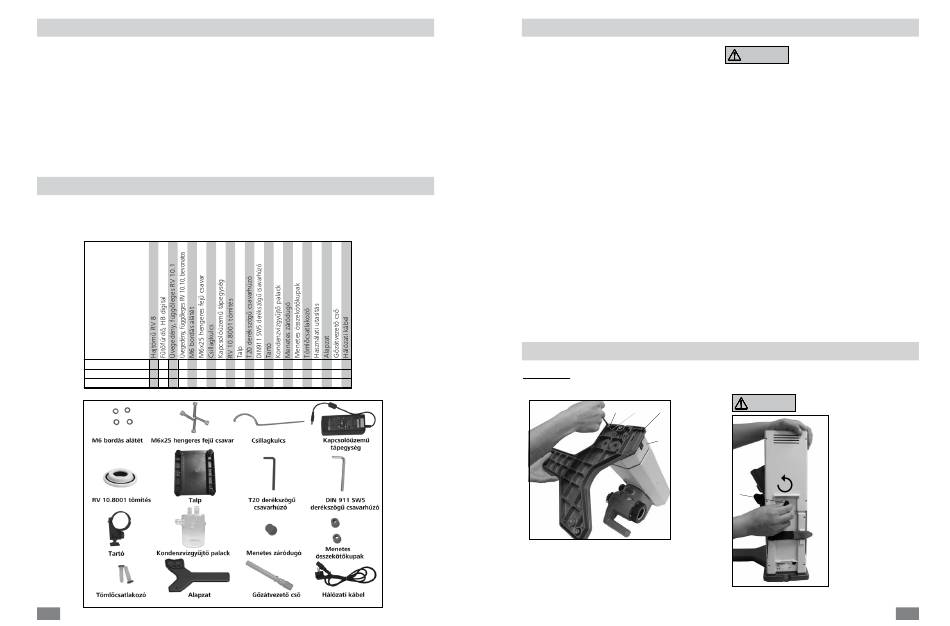

• Szállítási terjedelem
1 / RV 8 V csomag 1 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
2 / RV 8 VC csomag 1 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
3 / RV 8 flex csomag 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
RV 8 szállítási terjedelem
68
Az alábbi esetekben a felhasználó biztonsága nem garantált:
- ha a készüléket nem a gyártó által szállított vagy ajánlott
kiegészítőkkel használják,
- ha a készüléket a gyártó előírásaitól eltérő, nem rendelte-
tésszerű módon használják,
- ha külső fél módosításokat eszközöl a készüléken vagy az
áramköri lapon.
• További információk
Jogalapok és országtól függő sajátosságok, különös tekintettel
ami a gyógyszer- és élelmiszeripart illeti:
Az üzemeltető felelős a rá vonatkozó törvények és rendeletek
betartásáért.
Fig. 6
Tudnivalók
A lepárlás folyékony vegyületek kötéseinek termikus felbontási
eljárása az anyagra jellemző és a nyomástól függő forráspontok
felhasználásával, a folyadék elpárologtatásával és ezt követő
lekondenzálásával.
A forrásponti hőmérséklet csökken, ha a külső nyomás lecsökken,
így általában a műveletet csökkentett nyomáson hajtják végre.
Így a fűtőfürdőt állandó (pl. 60 °C) hőmérsékleten lehet tartani.
Vákuum segítségével a forráspont kb. 40 °C elpárolgási hőmér-
sékletnél állítható be. A kondenzációs folyamat hűtővizének hő-
mérséklete nem lehet magasabb, mint 20 °C (60-40-20 szabály).
A vákuum előállításához vegyszerálló membránszivattyúra van
szükség, amelyet egy Woulff palack és/vagy egy vákuumos szepa-
rátor elékapcsolásával védenek meg a oldószermaradványoktól.
Vákuum előállítására csak feltételesen javasoljuk vízsugárszivattyú
használatát, mert ezeknél a rendszereknél az oldószerek szennyez-
hetik a környezetet.
Az elpárologtató teljesítményt a fordulatszám, a hőmérséklet,
a lombik mérete és a rendszernyomás befolyásolják. Az átfolyó
rendszerű hűtő optimális kihasználtsága kb. 60%.
Ez kb. a hűtő csőkígyó 2/3-án kialakuló kondenzációnak felel
meg. Nagyobb mértékű terhelés esetén fennáll annak a veszélye,
hogy nem lekondenzálódott oldószergőzök kerülnek elszívásra.
Összeállítás
Hajtómű RV 8
1.) Szerelje fel az alapzatot az emelőre. (Fig. 7)
F G H
I
Fig. 7
• Rögzítse az alapzatot (H) 4 darab hengeres fejű csavarral M6x25
(F) és a 4 darab bordás alátéttel (G) az ábrának megfelelően az
emelőre (I). (Fig. 7)
A készüléket biztonsági emelőberende-
VIGYÁZAT
zéssel szerelték fel. Áramkimaradás ese-
tén a forraló lombikot egy beépített rugó
automatikusan kiemeli a fűtőfürdőből.
„FIGYELEM! A biztonsági emelőfunkciót
naponta, a berendezés üzemeltetésének
megkezdése előtt ellenőrizni kell. Lásd
a Biztonsági útmutatások/biztonsági
emelőfunkció című fejezetet!" Az üvege-
dény áramkimaradás után evakuálható!
Más hűtőtípusok, pl. szárazjeges és intenzív hűtő használata,
valamint reflux desztillációs elemek és Claisen-feltét esetén
a töltőmennyiséget az edények többletsúlyához igazodva
csökkenteni kell! Ezért a lepárlás megkezdése előtt ellenőrizze,
hogy az üvegedényekkel és a desztillálandó anyaggal terhelt
emelő áramtalanítva felemelkedik-e.
A készüléket hűtővízellátással történő üzemelésre tervezték
(pl. laboratóriumi termosztát), azonban hálózati vízvezetékről is
működtethető. Ebben az esetben vegye figyelembe a hűtővíz nyo-
másának állandóságára, a hűtővíz hőmérsékletének állandóságára
és az átfolyó vízmennyiségre vonatkozó műszaki adatokat.
2.) A szállítási rögzítő eltávolítása. (Fig. 8)
VIGYÁZAT
• Egyik kezével tartsa az eme-
lőt függőleges helyzetben,
és az óramutató járásával
ellentétes irányban
gatva vegye ki a készülék
hátoldalán lévő recézett
fejű csavart (J).
VIGYÁZAT! VESZÉLY!
J
A szállítási rögzítő eltávolítása
után az emelő gyorsan a felső
végállásban megy. Emelkedé-
se kb. 120 mm.
Fig. 8
