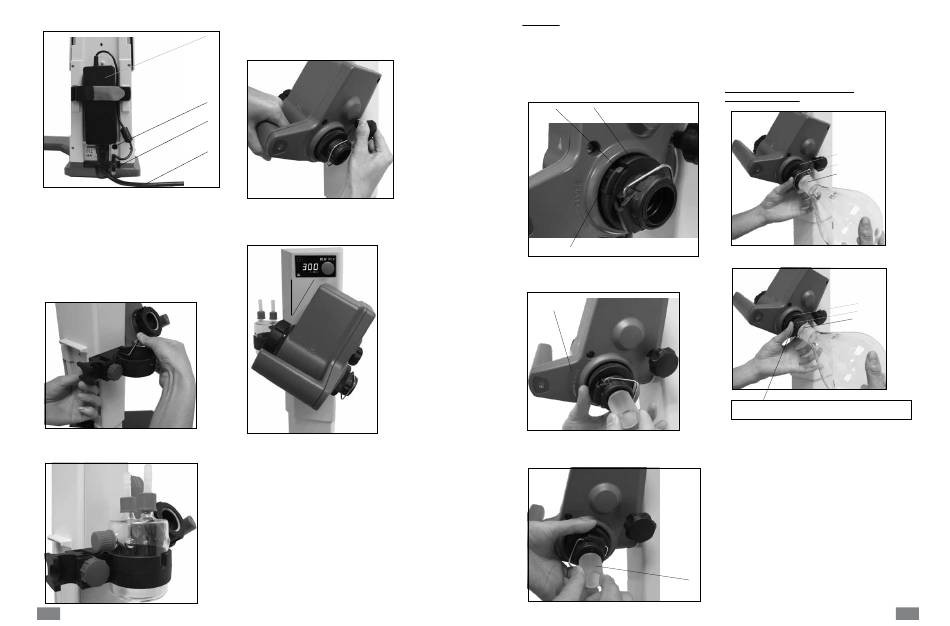

3.) A kapcsolóüzemű tápegység rögzítése. (Fig. 9)
K
N
M
L
Fig. 9
• Rögzítse a kapcsolóüzemű tápegységet (K) a készülék hátolda-
lára. Fixálja a tépőzárral úgy, hogy a két fület összehúzza a há-
lózati tápegység felett. A tépőzár nem lehet a kapcsolóüzemű
tápegység alatt.
• A kisfeszültségű csatlakozódugót (M) helyezze a csatlakozóal-
jzatba (N). (Fig. 9)
• Dugja be a hálózati kábelt (L) a kapcsolóüzemű tápegységbe és
kösse össze a feszültségforrással.
• Vegye figyelembe az érvényes hálózati feszültséget
4.) A kondenzvízgyűjtő palack tartójának rögzítése. (Fig. 10)
Fig.10
5.) A palack behelyezése a tömlőcsatlazókkal. (Fig. 11)
Fig.11
70
6.) A forgófej dőlésszögének beállítása. (Fig. 12)
• Lazítsa meg a forgó hajtás dőlésszögének beállítására szolgáló,
az emelő jobb oldalán található befogószerkezetet a beállítófej
óramutató járásával ellentétes irányban történő elforgatásával.
Fig.12
7.) Állítsa a hajtóművet kb. 30°-os szögbe. (Fig. 13)
30°
Fig.13
• Ezt követően rögzítse elfordulás ellen a forgó hajtást a beállí-
tófejnek az óramutató járásával megegyező irányban történő
meghúzásával.
Üvegedény
MEGJEGYZÉS: Olvassa el az üvegedény üzemeltetési útmutatóját
a laboratóriumi üvegeszközök biztonságos kezelése érdekében.
• A reteszelőgomb (P) a rögzítőszerkezet (O) reteszelésére és
reteszelésének feloldására szolgál.
Ha látja a piros színű jelölést (Q), a rögzítőszerkezet reteszelése
fel van oldva. Egyéb esetekben a rögzítőszerkezet reteszelve van.
A rögzítőszerkezet reteszeléséhez, vagy reteszelésének feloldá-
sához (O) ütközésig nyomja be a reteszelőgombot (P).
Q O
P
Fig.14a
• Nyissa meg a hajtóműfej reteszelőszerkezetét (O) úgy, hogy 60°-kal
elfordítja az óramutató járásával ellentétes irányban. Ezt követően
látni fogja a piros színű jelölést (Q).
Lásd megjegyzés:
"CLOSE"
Fig.14b
• Ütközésig vezesse be a gőzátvezető csövet (R).
• Ezt követően zárja le a reteszelőszerkezetet (O) úgy, hogy 60°-kal
elfordítja az óramutató járásával megegyező irányban.
R
Fig.14c
• Ha a reteszelőgombot (P) ütközésig eltolja, a piros színű jelölő
(Q) takarásban kell legyen és nem szabad láthatónak lennie.
• A gőzátvezető cső nem lehet kihúzható!
• Ellenőrizze a gőzátvezető cső tengelyirányú reteszelését.
• Tartsa a piros színű jelölőt (Q) takart állapotban.
A forraló lombik felszerelése és leszerelése /
lehúzó eszköz használata
O
S
R
Fig.15a
O
S
T
Fig.15b
A meghúzáshoz forgassa el az óramutató járásával megegyező irányban ()
A megnyitáshoz forgassa el az óramutató járásával ellentétes irányban ()
A forraló lombik felszerelése:
- Helyezze a forraló lombikot a gőzátvezető csőre (R). (Fig. 15a)
- Fordítsa el a műanyag anyacsavart (P) a bilinccsel (S) együtt
az óramutató járásával ellentétes irányban egészen addig, amíg
a bilincs a karima fölé kerül. (Fig. 15b)
- Most fordítsa el a műanyag anyacsavart az óramutató járásá-
val megegyező irányban addig, amíg a bilincs szilárdan fel
nem fekszik a karimán. Ehhez tartsa meg a gőzátvezető cső
reteszelőszerkezetét (O).
A forraló lombik leszerelése:
- Tartsa meg a reteszelőszerkezetet (O) és lazítsa meg a műanyag
anyacsavart úgy, hogy elforgatja az óramutató járásával
ellentétes irányban. A szorosan a helyén ülő forraló lombik
ezáltal meglazul.
- Tartsa meg a forraló lombikot a karimánál fogva és nyissa meg
a bilincs kengyelét.
- Vegye ki a forraló lombikot.
- Ellenőrizze, hogy a gőzátvezető cső reteszelőszerkezete továbbra
is zárva legyen!
