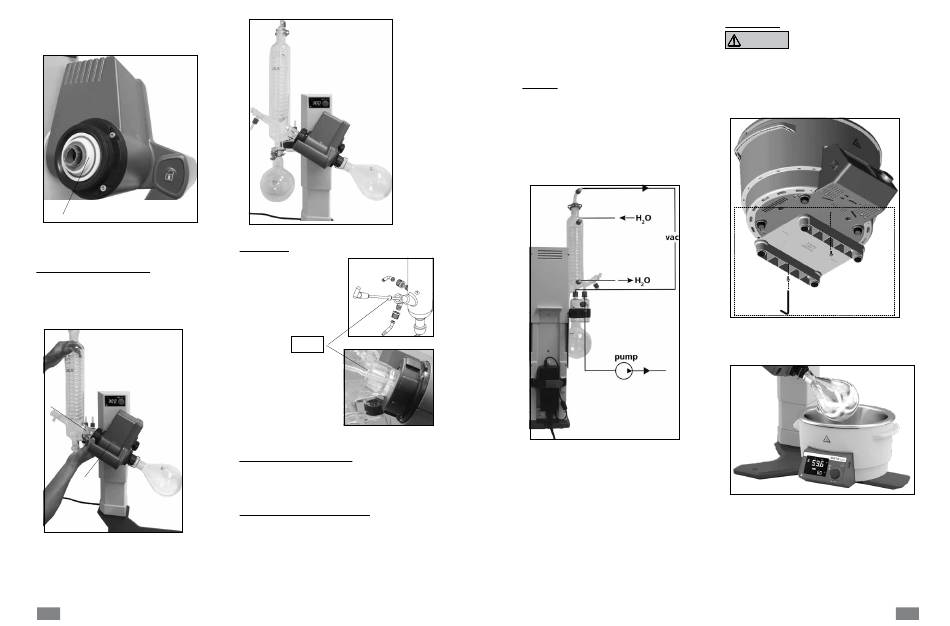

• RV 10.8001 シーリング (U) を蒸気パイプ上部から通し写真
のようにセッ トしてください。 (Fig. 16, 17 と 18)
U
Fig.16
コンデンサー （冷却蛇管） の取り付け
• ロックナッ トとスプリングリングをコンデンサー （V） の接続部
に装着します。
• 手でロックナッ トを回しながら駆動部 (W) に取り付ける。
(Fig.17)
V
W
Fig.17
• 図のように受けフラスコとホースコネクターを固定します。
またガラスセッ トの取扱説明書も合わせてお読みください。
(Fig.18)
102
Fig.18
座金を取り付け
ド レ ナ ー
Fig.19a
ジ座金
注意：座金の正しい位置決に
注意してください。
Fig.19b
コンデンサー （冷却蛇管） の取り外し
• 同梱のリングスパナを使用して、 きつく締められたナッ トを
緩めます。
• ナッ トを反時計回りに回して取り外す。
特殊コンデンサー （特殊冷却蛇管） の説明
(www.ika.com の ［製品］ > ［アクセサリー］ をご覧ください)
• RV 10.3 縦型マニフォールド冷却管
特に効率的な冷却をおこなうためにダブルジャケット設計
が採用されています。
また、 コートタイプもご用意しております。
• RV 10.4 ドライアイスコンデンサー
低沸点のサンプル用のコンデンサーです。 ドライアイスで冷
却するため冷却水は必要ありま
せん。 最大限の冷却が可能です。 またコートタイプもご用意
しております。
• RV 10.5 偏流型ディストレーシ ョン縦型コンデンサー
コートタイプもご用意しております。
• RV 10.6 偏流型ディストレーシ ョン インテンシブ縦型
本コンデンサーは特に効率的な偏流型蒸留を行うためダブ
ルジャケッ ト設計が採用されて
います。 また、 コートタイプもご用意しております。
ホース接続
• 逆流原理に従って、 水ホース (H O) をクーラー に接続します
2
(Fig. 20)。
• 弁と真空ポンプで、 真空接続をクーラー、 ウルフ瓶、 真空コン
トローラに取り付けます。
• 吸引中の溶媒損失を最小化するため、 真空ホース(vac) は必
ずクーラーの最も高い位置に接続します。
• 内径８㎜、 肉厚５㎜の一般的なラボ用真空ホースを用いま
す (アクセサリーを参照してください)。
Fig. 20
ヒーティ ングバス
注意。 ヒーティングバス操作マニュア
注意
ルの 「操作」 と題する章を参照。
• ヒーティ ングバス 足の組立
ヒーティングバスをRV 8 と組み合わせて動作する場合、 必ず
に同梱しているフッ トプレートを取り付けて下さい。
注記 ： ： ヒーティングバスを他社のロータリーエバポレータ
ーと組み合わせてのご使用はできません。
Fig. 21
• ヒーティングバスをエバポレーターのスタンド部に載せ、 ナ
スフラスコがバス容器の真ん中になるように設置します。
(Fig. 22)
Fig. 22
