Bestimmungsgemäßer Gebrauch
• Verwendung
Das Gerät ist in Verbindung mit dem von IKA empfohlenen
Zubehör geeignet für:
- schnelle und schonende Destillation von Flüssigkeiten,
- eindampfen von Lösungen und Suspensionen,
- kristallisation, Synthese oder Reinigung von Feinchemikalien,
- pulver- und Granulattrocknung,
- recycling von Lösungsmittel.
Betriebsart: Tischgerät
• Verwendungsgebiet
Laborähnliche Umgebung im Innenbereich in Forschung,
Lehre, Gewerbe oder Industrie.

Auspacken

• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf (Post, Bahn oder Spedition)
• Lieferumfang
Packen 1 / RV 8 V 1 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
Packen 2 / RV 8 VC 1 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
Packen 3 / RV 8 flex 1 1 4 4 1 1 1 1 1 1 1 1 1 2 2 1 1 1 2
Lieferumfang RV 8
8
Der Schutz für den Benutzer ist nicht mehr gewährleistet:
- wenn das Gerät mit Zubehör betrieben wird, welches nicht
vom Hersteller geliefert oder empfohlen wird.
- wenn das Gerät in nicht bestimmungsgemäßem Gebrauch
entgegen der Herstellervorgabe betrieben wird.
- wenn Veränderungen an Gerät oder Leiterplatte durch Dritte
vorgenommen werden.
• Weiterführende Hinweise
Rechtsgrundlagen und landesspezifische Besonderheiten
insbesondere für Medizin und Lebensmittel:
Der Betreiber ist für die Einhaltung der für ihn gültigen Gesetze
und Bestimmungen verantwortlich.
Fig. 6

Wissenswertes

Destillation ist ein thermisches Trennverfahren für flüssige
Stoffverbindungen auf Grundlage stoffspezifischer, druckabhän-
giger Siedepunkte durch Verdampfen und anschließender Kon-
densation.
Die Siedepunkttemperatur verringert sich mit sinkendem äußerem
Druck, so dass in der Regel bei vermindertem Druck gearbeitet
wird. So kann das Heizbad bei konstanter Temperatur (z.B. 60 °C)
gehalten werden. Über das Vakuum wird nun der Siedepunkt bei
einer Dampftemperatur von ca. 40 °C eingestellt. Das Kühlwasser
für den Kondensationskühler sollte nicht wärmer als 20 °C sein
(60-40-20 Regel).
Zur Vakuumerzeugung sollte eine chemiefeste Membranpumpe
eingesetzt werden, die durch Vorschalten einer Woulff'schen Flas-
che und/ oder eines Vakuum-Abscheiders vor Lösemittelrückstän-
den geschützt wird.
Das Arbeiten mit einer Wasserstrahlpumpe zur Vakuumerzeugung
kann nur bedingt empfohlen werden, da bei diesen Systemen eine
Kontamination der Umwelt durch Lösemittel stattfinden kann.
Die Verdampferleistung wird durch Drehzahl, Temperatur, Kolben-
größe und Systemdruck beeinflusst.
Die optimale Auslastung des Durchlaufkühlers liegt bei ca. 60%.
Dies entspricht einer Kondensation an ca. 2/3 der Kühlwendel. Bei
größerer Auslastung besteht die Gefahr, dass nicht kondensierter
Lösemitteldampf abgesaugt wird.

Aufstellung

Antrieb RV 8

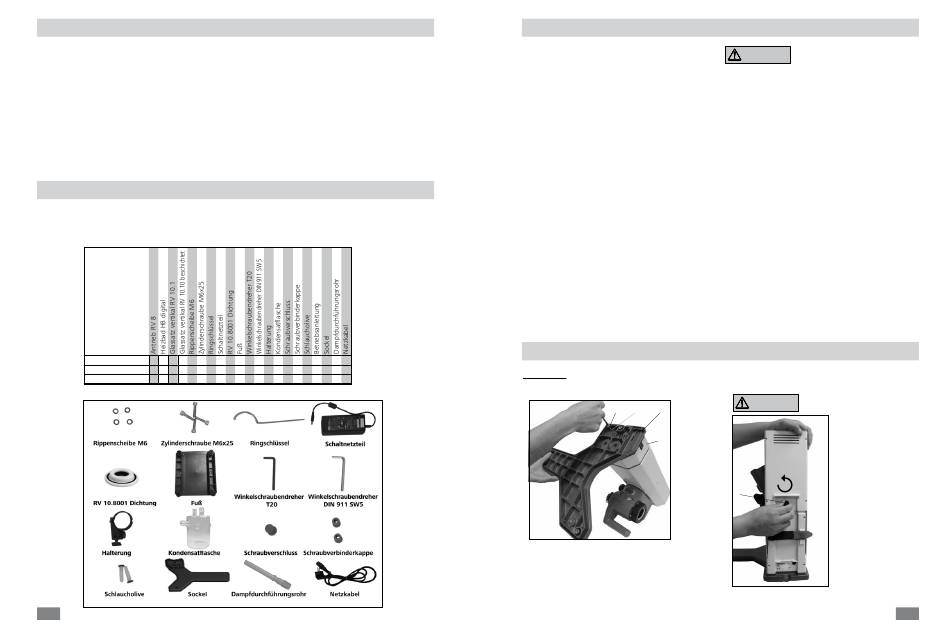

1.) Montieren des Sockels an den Lift. (Fig. 7)
F G H
I
Fig. 7
• Befestigen Sie den Sockel (H) mit den 4 Zylinderschrauben
M6x25 (F) und den 4 Rippenscheiben (G) entsprechend der Ab-
bildung am Lift (I). (Fig. 7)
Das Gerät ist mit einer Lift-Sicherheits-
VORSICHT
vorrichtung ausgestattet.
Bei Stromausfall wird der Verdampfer-
kolben durch eine integrierte Feder au-
tomatisch aus dem Heizbad angehoben.
„ACHTUNG! Die Sicherheitsanhebung
muss vor dem Betrieb täglich überprüft
werden. Siehe hierzu Kapitel Sicherheits-
hinweise / Sicherheitsanhebung!"
Der Glasaufbau kann nach Stromausfall
evakuiert sein!
Bei Verwendung anderer Kühlerarten wie z.B. Trockeneis- oder
Intensivkühler, sowie bei Verwendung von Rückflussdestillations-
verteilerstücken mit Aufsteckkühler kann es notwendig sein, die
Zuladung entsprechend dem Mehrgewicht dieser Glasaufbauten
zu reduzieren. Überprüfen Sie deshalb vor Destillationsbeginn,
ob der mit Glas und Destillationsgut bestückte Lift im stromlosen
Zustand nach oben fährt.
Das Gerät ist für den Betrieb an einer Kühlwasserversorgung (z.B.
Laborthermostat) ausgelegt, kann jedoch auch an der Wasser-
leitung betrieben werden. Beachten Sie hierzu die Technischen
Daten hinsichtlich Kühlwasserdruckkonstanz, Kühlwassertem-
peraturkonstanz und Durchfluss.
2.) Entfernen der Transportsicherung. (Fig. 8)
VORSICHT
• Halten Sie den Lift mit der
Hand auf der Höhenposition
und entfernen
die Rändelschraube
(J) durch Drehen
Gegenuhrzeigersinn
der Geräterückseite.
VORSICHT ! GEFAHR !
J
Der Lift fährt nach Entfernen
der Transportsicherung schnell
in seine obere Endlage. Der
Hub beträgt ca. 120 mm.
Fig. 8
Sie
im
auf
