Antrieb RV 10 basic/digtal

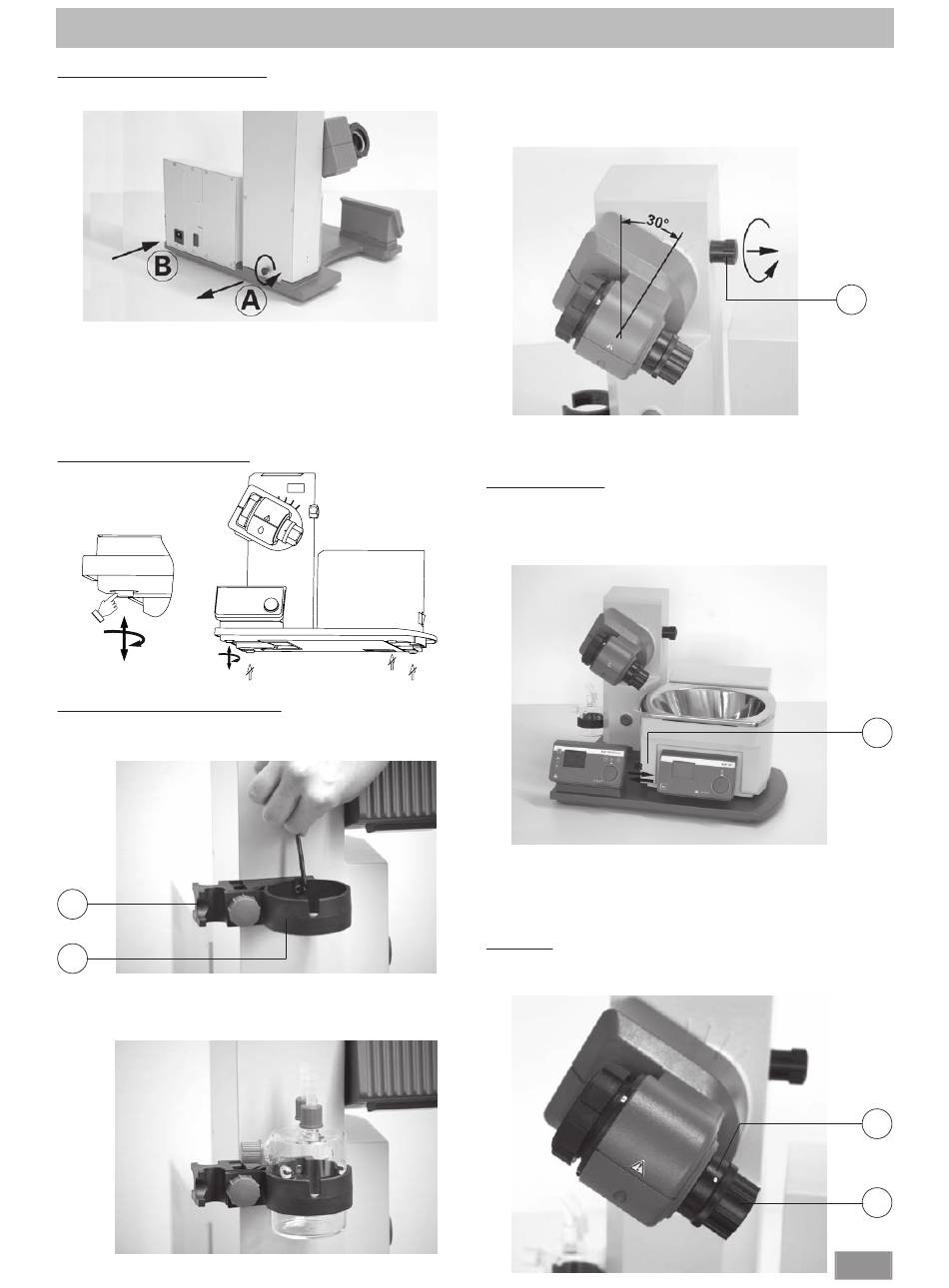

Achtung! Transportsicherung lösen (Fig. 4a)!
 Drücken Sie den Lift mit der Hand und entfernen Sie die Rändelschrau-
be auf der Geräterückseite (A).
 Der Lift fährt nach Entfernen der Transsportsicherung langsam in seine
obere Endlage. Der Hub beträgt ca. 140 mm.
 Schließen Sie das Gerät mit der mitgelieferten Netzanschlussleitung an
die Spannungsversorgung an (B).
Einstellbarer Gerätefuß (Fig. 4b)
Montage Woulff'sche Flasche (Fig. 5)
 Montieren Sie das Schlauchverbindungsstück (C) an die linke Liftseite.
 Montieren Sie den Halter (D) an das Schlauchverbindungsstück (C).
C
D
 Setzen Sie die Flasche ein und montieren Sie die mitgelieferten
Schlauchanschlüsse an die Flasche (Fig. 6).

Aufstellung

 Lösen Sie die Klemmvorrichtung zur Winkeleinstellung des Rotations-
antriebes auf der rechten Liftseite durch Drehen der Griffschraube (E)
gegen den Uhrzeigersinn (durch leichtes Drücken und gleichzeitiges
Drehen lässt sich die Griffschraube (E) weiter aus- bzw. einfahren).
 Stellen Sie den Antrieb auf einen Winkel von ca. 30° (Fig. 7).
Fig. 4a
 Sichern Sie anschließend den Rotationsantrieb gegen Verdrehung
durch Anziehen der Griffschraube im Uhrzeigersinn.
Heizbad HB 10
Achtung! Beachten Sie die Betriebsanleitung des Heizbades, Kapitel "In-
betriebnahme"!
 Stellen Sie das Heizbad auf die Stellfläche des Rotationsantriebes und
schieben sie es in die linke Position (Fig. 8).
Fig. 4b
Hinweis: Der Datenaustausch zwischen Antriebseinheit und Heizbad fin-
det mittels einer Infrarot- Schnittstelle (F) statt. Beachten Sie, dass die
Kommunikation nur bei freier, nicht unterbrochener Lichtstrecke gewähr-
leistet ist!

Glassatz

 Öffnen Sie die Arretierung des Dampfdurchführungsrohres (G) durch
Fig. 5
Drehung um 60° gegen den Uhrzeigersinn (Fig. 9).
Fig. 6
E
Fig. 7
F
Fig. 8
G
H
10
Fig. 9
