Передача данных
HB 10
Нагревательная баня передает данные через ИК-интерфейсы. Они расположены
с левой стороны дисплея нагревательной бани или с правой стороны дисплея
узла привода. Не помещайте какие-либо предметы между двумя панелями
управления во избежание образования помех при передаче данных (рис. 15)!
RV10 digital
Интерфейс RS 232 на задней стороне прибора, оснащенный 9-контактным разъемом
SUB-D, можно подсоединять к ПК. Контактам назначены последовательные
сигналы. С помощью лабораторного программного обеспечения labworldsoft
прибором можно управлять дистанционно.
Примечание: соблюдайте требования к системе, а также указания инструкции
по эксплуатации и справочную информацию программного обеспечения.
Последовательный интерфейс RS 232 (V24)
Конфигурация
- Функцией каналов интерфейса является передача между прибором и системой
автоматизации избранных сигналов, спецификация которых приводится в
стандарте EIA RS232 C в соответствии со стандартом DIN 66 020, часть 1.
- На электрические свойства каналов интерфейса и распределение состояния сигналов
распространяется стандарт RS 232 C в соответствии со стандартом DIN 66 259, часть 1.
- Способ передачи: асинхронная передача сигналов в режиме «старт-стоп».
- Тип передачи: полный дуплекс.
- Формат символов: кодирование символов согласно формату данных,
установленному стандартом DIN 66 022 для режима «старт-стоп». 1 стартовый
бит; 7 бит символа; 1 бит четности (четный = Even); 1 стоповый бит.
- Скорость передачи: 9600 бит/с.
- Управление потоком данных: нет.
- Процедура доступа: передача данных с прибора на компьютер осуществляется
только по запросу компьютера.
Синтаксис и формат команд
Для команд действительны следующие положения:
- Команды отправляются только с компьютера (ведущее устройство) на прибор
(ведомое устройство).
- Передача данных с прибора выполняется исключительно по запросу компьютера.
Сообщения об ошибках также не могут спонтанно отправляться с прибора на
компьютер (система автоматизации).
- Команды передаются заглавными буквами.
- Команды и параметры, а также последовательно передаваемые параметры
разделяются по меньшей мере одним пробелом (код: hex 0x20).

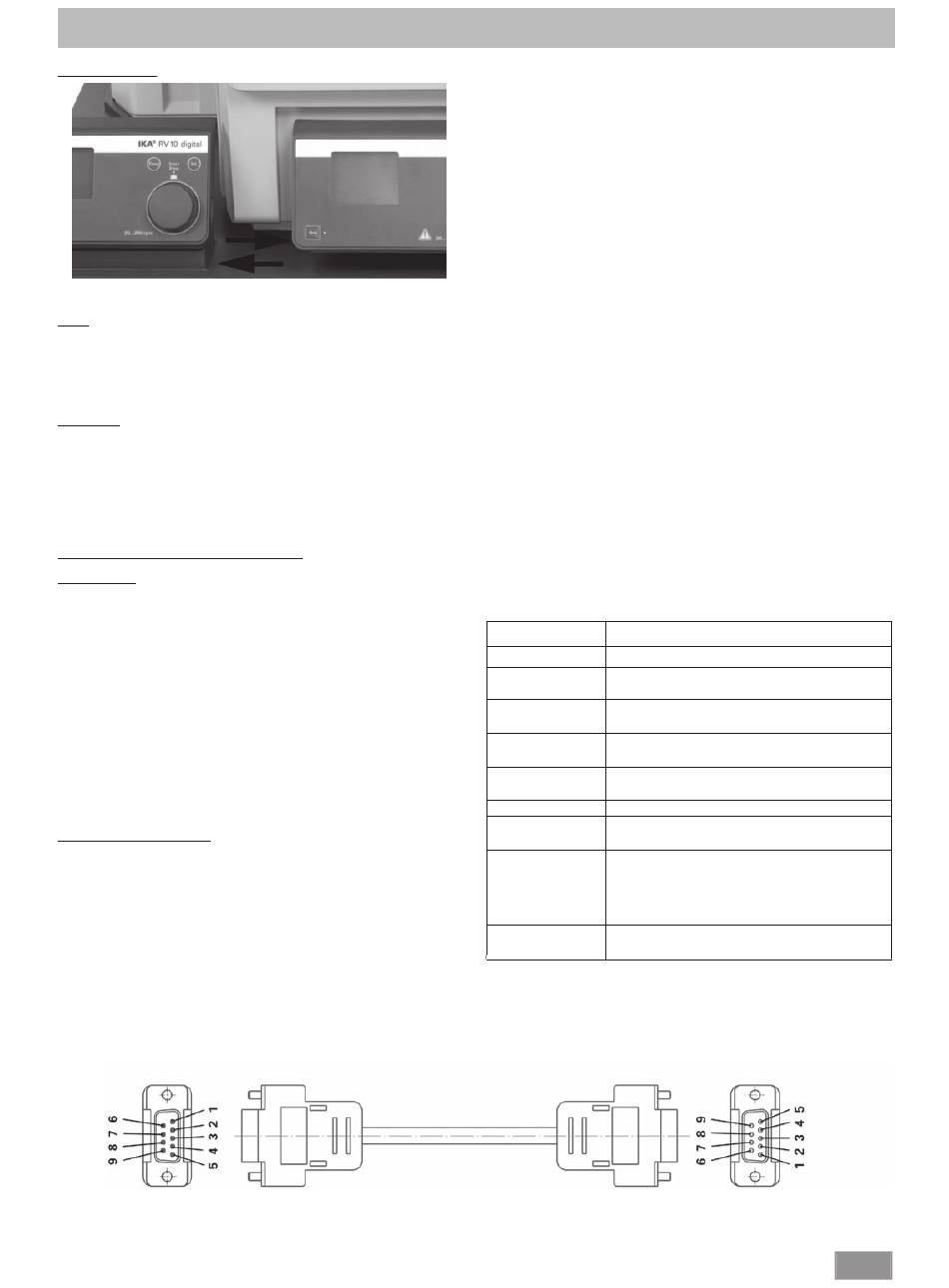

Кабель PC 1.1 (рис. 16)
Требуется для соединения 9-контактного разъема с ПК.
Интерфейсы и выходы
IR
рис. 15
- Каждая отдельная команда (в том числе параметр и данные) и каждый ответ
заключаются в последовательности «Пусто Перевод каретки Пусто Перевод
строки» (код: hex 0x20 hex 0x0d hex 0x0A) и состоят не более чем из 80 символов.
- Десятичным разделителем в числе с плавающей запятой является точка (код:
hex 0x2E).
Упомянутые выше модели всецело соответствуют рекомендациям комиссии NAMUR
(Комиссия по стандартизации контрольно-измерительной техники в химической
промышленности. Рекомендации NAMUR по изготовлению электрических
разъемных соединений для передачи аналоговых и цифровых сигналов на
отдельные лабораторные контрольно-измерительные устройства, редакция 1.1).
Команды NAMUR и дополнительные команды, специфические для IKA
только как команды низкого уровня для связи между прибором и ПК. При наличии
соответствующего терминала и программы связи эти команды могут передаваться
напрямую на прибор. Labworldsoft — это удобный пакет программ IKA
работающих в среде MS Windows и предназначенных для управления прибором
и приема данных с прибора, а также для графического представления, например
графических характеристик скорости вращения.
Далее приводится обзор команд (NAMUR), воспринимаемых контрольными
устройствами IKA
.
®
Используемые сокращения:
X,y
=
параметр нумерации (целое число)
m
=
значение переменной, целое число
n
=
значение переменной, число с плавающей запятой
X
=
4
Скорость вращения
X
=
60
Интервальное время (1-60 секунд, 1 <= m >= 60)
X
=
61
Таймер (1-199 минут, 1 <= m >= 199)
X
=
62
Направление подъемника (m=2-> подъемник вверх,
m=1-> подъемник вниз)
Команды NAMUR
Функция
IN_NAME
Запрос обозначения
IN_PV_X
Считывание фактического значения
X = 4
IN_SOFTWARE
Запрос идентификационного номера,
даты и версии ПО
IN_SP_X
Считывание установленного заданного значения
X = 4
OUT_SP_X m
Установка заданного значения на m
X = 1,60,61,62
RESET
Переключение на нормальный режим работы
START_X
Включение (дистанционной) функции прибора
X = 4,60,61,62
STATUS
Вывод состояния
0:ручной режим, без неисправностей
1:запуск автоматического режима (без неисправностей)
ERROR z (номер ошибки z см. в таблице)
STOP_X
Выключение функции прибора. Переменная, заданная
X = 1,60, 61, 62
командой OUT_SP_X, сохраняется.
®
, служат
®
,
рис. 16
74
