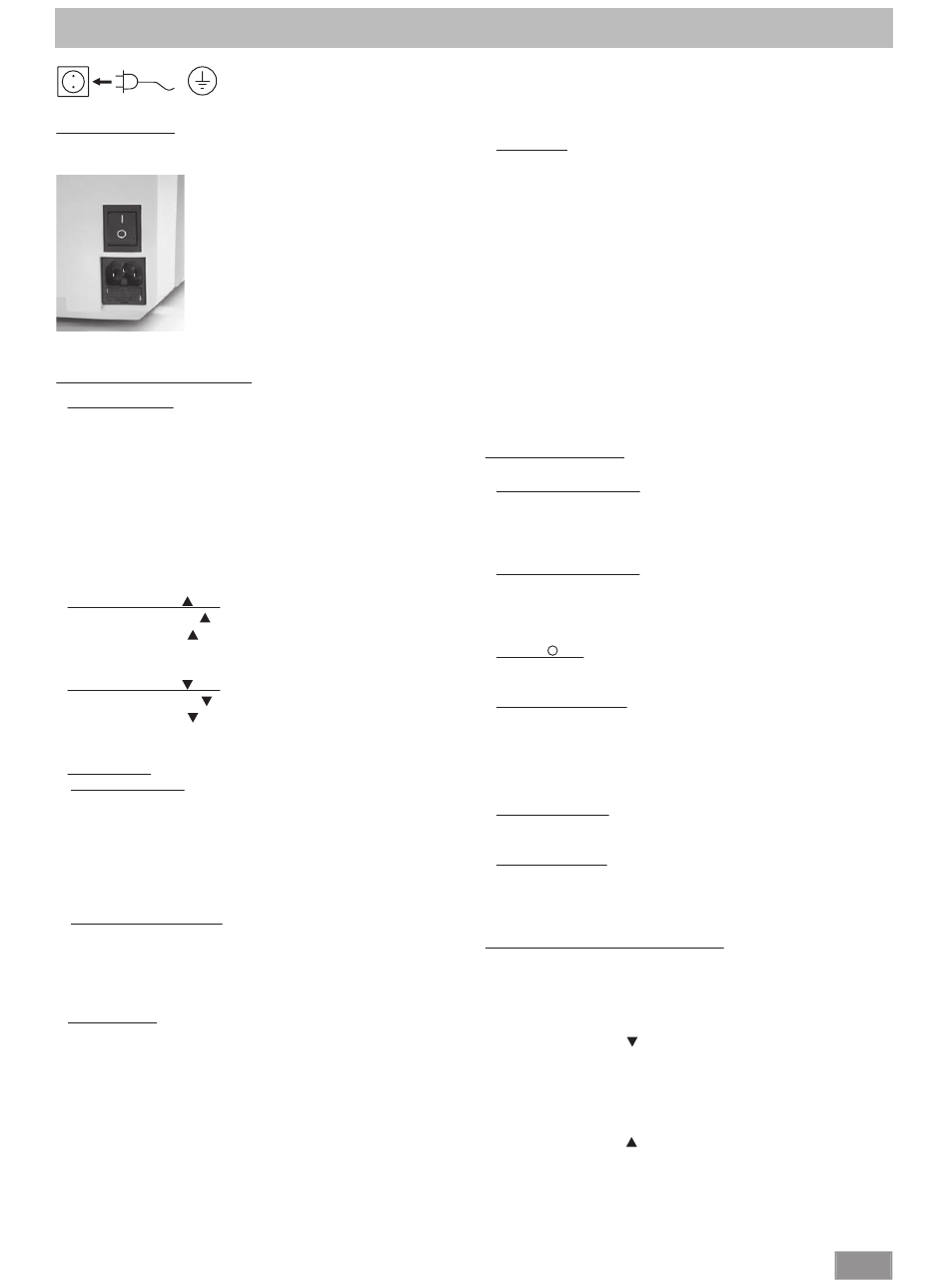

Das Gerät ist nach Einstecken des Netzste-
ckers betriebsbereit.
Netzschalter (Fig. 17)
 Schalten Sie das Gerät auf der rechten Geräteseite ein.
 Gerätefunktionen aktiviert
Fig. 17
Funktionstasten (siehe Seite 4)
• Taste "Power" (1)
 Drücken Sie einmalig die Taste "Power"
 Modus "Stand-by"
 Drücken Sie erneut die Taste "Power"
 Gerätefunktionen wieder aktiviert
Anzeige "Softwareversion" wechselt in Anzeige "Parameter".
Hinweis: Das Gerät muss zuerst am Netzschalter an der rechten Geräte-
seite eingeschaltet werden.
Hinweis: Gerät ist erst nach Abschalten des Netzschalters (rechte Gerä-
teseite) strom- und spannungslos!
• Taste Liftposition " " (2)
 Drücken Sie die Taste " ", fährt der Lift nach oben.
 Lassen Sie die Taste " " los, stoppt der Lift und bleibt in dieser Position
stehen.
• Taste Liftposition " " (3)
 Drücken Sie die Taste " ", fährt der Lift nach unten.
 Lassen Sie die Taste " " los, stoppt der Lift und bleibt in dieser Position
stehen.
• Drehknopf (4)
Einstellung Drehzahl
 Drehen Sie den Drehknopf
 Einstellung der Drehzahl
Einstellgenauigkeit Drehzahl: + 5 rpm,
Drehzahlbereich 20-270 rpm
Hinweis: Wählen Sie die Drehzahl > 100 rpm ist automatisch der Sanft-
anlauf aktiviert.
Start / Stop Rotationsantrieb
 Drücken Sie den Drehknopf
 Start des Rotationsantriebes
 Drücken Sie erneut den Drehknopf
 Stop des Rotationsantriebes
• Taste Timer (5)
 Drücken Sie die Taste "Timer".
 Auf dem Display erscheint der Timerblock, die Anzeige "TIMER" blinkt.
 Stellen Sie den Sollwert "Timer" am Drehknopf durch Drehen ein (1
bis 199 Minuten).
 Speichern Sie den Sollwert "Timer" durch erneutes Betätigen der Taste
"Timer".
 Starten der Funktion "Timer"
- Automatisch bei laufendem Rotationsantrieb
- Rotationsantrieb starten
Hinweis: Nach Ablauf des Timers ertönt ein akustisches Signal, die Rota-
tion wird beendet und der Lift fährt nach oben.

Inbetriebnahme

 Auf dem Display erscheint der zuvorgespeicherte Wert.
 Deaktivieren Sie den Timer durch Einstellen des Sollwertes "0".
• Taste Int (6)
Intervallzyklus für Rechts-Linkslauf (Drehrichtungswechsel) des Verdamp-
ferkolbens in Sekunden.
 Drücken Sie die Taste "Int"
 Auf dem Display erscheint Intervallblock, die Anzeige "INT" blinkt.
 Stellen Sie den Sollwert "Int" am Drehknopf durch Drehen ein (1 bis
60 Sekunden).
 Starten der Funktion "Int"
- Automatisch bei laufendem Rotationsantrieb
- Rotationsantrieb starten
Hinweis: Im Intervallbetrieb ist die maximale Drehzahl auf 200 rpm be-
schränkt.
 Speichern Sie den Sollwert "Int" durch erneutes Betätigen der Taste
"Int".
 Deaktivieren Sie den Intervall durch Einstellen des Sollwertes "0".
Display (siehe Seite 4)
• Anzeige "REMOTE" (10)
(nur bei RV 10 digital)
Fernsteuerung über PC in Verbindung mit Software "labworldsoft" ist
aktiv.
• Anzeige "888 rpm" (20)
Aktuelle Soll- bzw. Ist-Drehzahl Anzeige in round per minute [rpm].
Beim Einschalten des Gerätes erscheint der zuletzt gewählte Sollwert
"Drehzahl".
• Anzeige (30)
Rotationsantrieb aktiv.
• Anzeige "TIMER" (40)
Zeitablaufsteuerung aktiv.
Anzeige der verbleibenden Destillationszeit in Minuten [min].
Hinweis: RV 10 digital kann mit der Software "labwordsoft" nach Ablauf
des Timers zusätzlich die Abschaltung des Heizbad aktivieren.
• Anzeige "INT" (50)
Intervallbetrieb aktiviert.
• Anzeige "E01" (20)
--- nicht abgebildet ---
Fehlercodes, siehe Kapitel "Fehlercodes".
Einstellen des unteren Endanschlages
Achtung! In Abhängigkeit von Kolbengröße, Einstellwinkel des Rotati-
onsantriebes sowie Heizbad- und Liftposition kann der Verdampferkol-
ben am Heizbad aufstehen. Glasbruchgefahr!
Begrenzen Sie mit dem variablen Endanschlag die untere Liftposition.
 Drücken Sie die Taste " " bis der Lift die gewünschte Position erreicht.
Hinweis: Der Verdampferkolben sollte zu 2/3 im Heizbad eintauchen.
 Zur Verstellung des Anschlagelementes (Q) drücken Sie den zentralen
Knopf (R) an der Liftvorderseite (Fig. 18).
 Schieben Sie den Anschlag (Q) in die gewünschte Position (Fig. 19).
 Drücken Sie die Taste " " bis der Lift den oberen Endanschlag erreicht.
Hinweis: Der Weg ist von 0 – 6 cm begrenzt.
