 Introduzca el tubo de paso de vapor hasta el tope.
 Bloque a continuación este inmovilizador girándolo 60° en el sentido
de las agujas del reloj (fig. 10).
 Compruebe el inmovilizador axial del tubo de paso de vapor.
Dispositivo de empuje
La tuerca de plástico (H) sirve como ayuda de empuje para conexiones
esmeriladas del matraz (Fig. 10).
 Sujete el inmovilizador (G) y afloje la tuerca de plástico (H).
 Sostenga el matraz de evaporación fijo y gire la tuerca de plástico (H)
hasta el cuello del matraz de evaporación.
Nota: Antes de la puesta en marcha, apriete la tuerca de plástico (H) ma-
nualmente hacia la izquierda. A este respecto puede retener el bloqueo
(G) del tubo de conducción de vapor.
Uso de la junta del refrigerador
 Coloque la junta del refrigerador RV 10.8001 en el alojamiento del
radiador y monte el equipo de vidrio en el aparato según se indica en
las instrucciones de montaje (fig. 11 a, b y c).
Ante puesta en servizio - Montaje del junta RV 10.8001
 Monte el tubo de paso del vapor(1).
 Monte la junta RV 10.8001 (2).
 Desplace la tuerca de racor (3b) a través de la brida del refrigerador (3a).
 Desplace también el anillo elástico (3c) a través de la brida del refri-
gerador (3a).
 Coloque el refrigerador (3a) sobre la junta (2).
 Apriete la tuerca de racor (3b) a mano
Nota: Siga las instrucciones de montaje del equipo de vidrio.
G
H

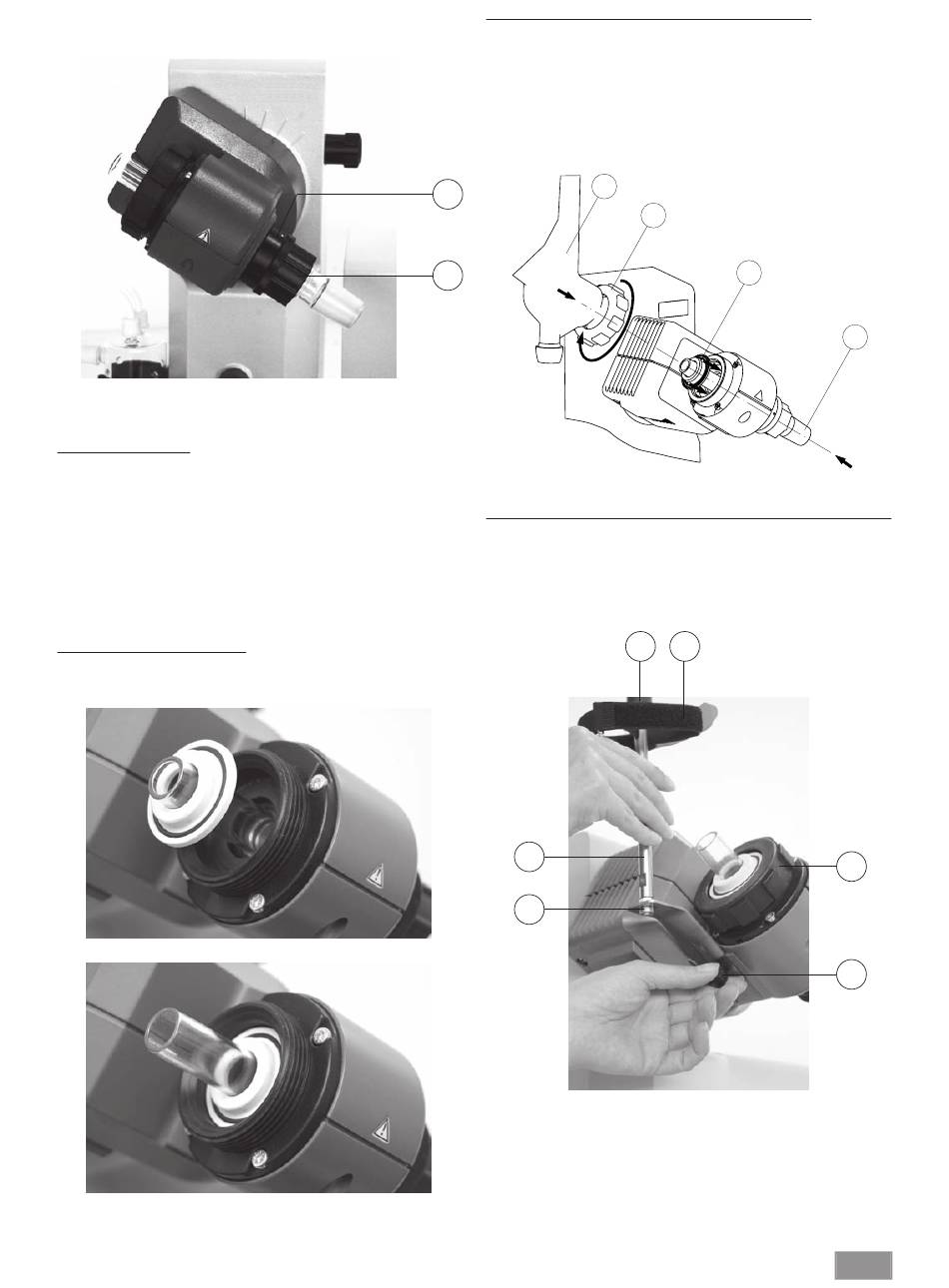

Fig. 10
Montaje de la protección del refrigerador del equipo de vidrio vertical
 Monte la protección del refrigerador según se indica en la ilustración (fig. 12).
 Monte la chapa (I) con el tornillo moleteado (J).
 Introduzca la varilla de soporte (L) en la chapa (I) y fíjela con la tuerca (K).
 Incorpore la protección de goma (M).
 Sujete la cinta de velcro
 Sujete el equipo de vidrio vertical con la cinta de velcro
L
K
Fig. 11a
Fig. 11b
3a
3b
2
(N) en la varilla de soporte (L).
®
M N
Fig. 12
1
Fig. 11c
® (N).
I
J
