Привод RV 10 basic/digital

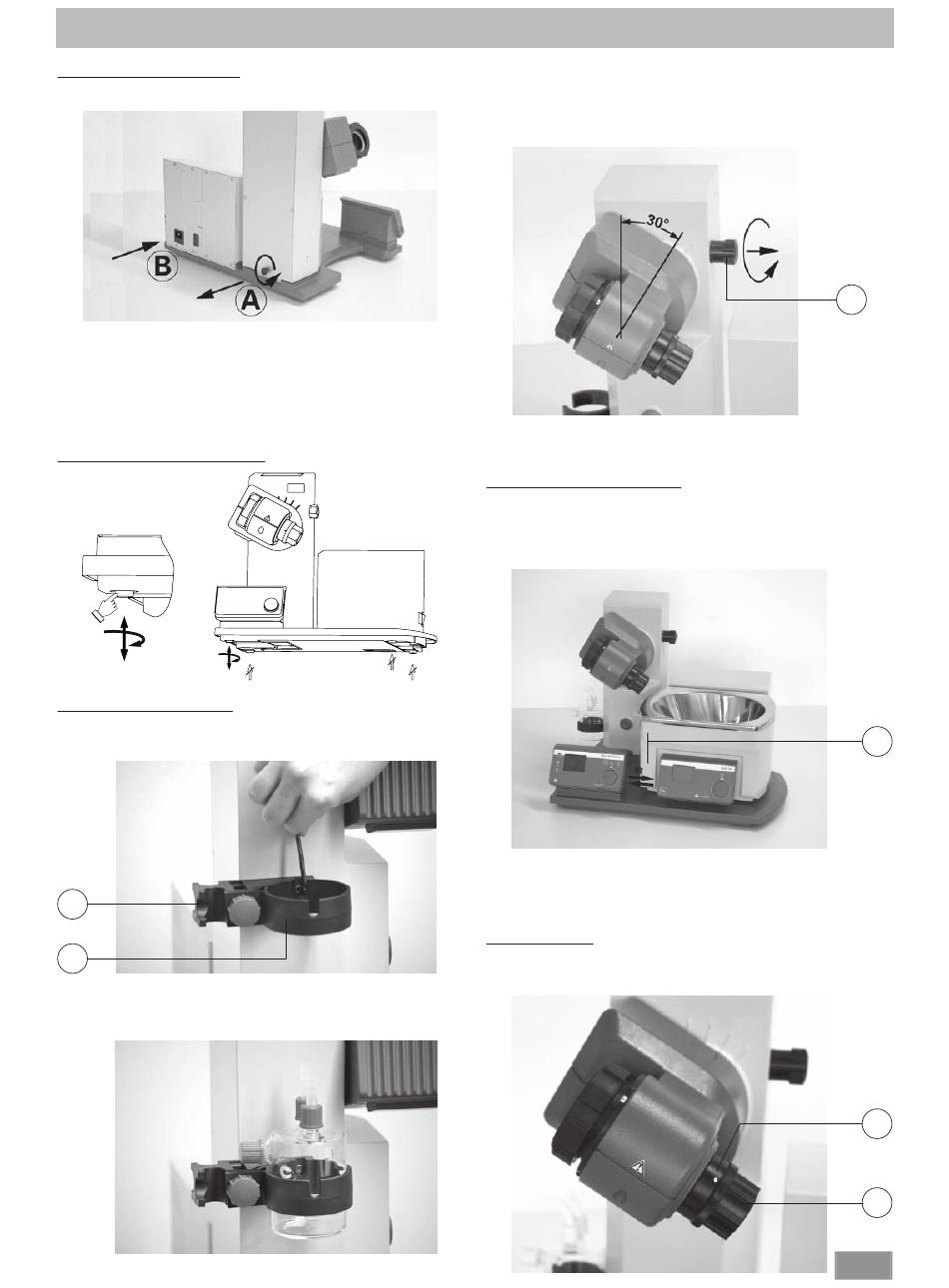

Внимание! Открутите транспортировочное крепление (рис. 4a)!
 Нажмите на подъемник рукой и удалите винт с накатанной головкой на
обратной стороне прибора (A).
 После удаления транспортировочного крепления подъемник медленно перемещается
в верхнее конечное положение. Длина хода составляет прим. 140 мм.
 Подключите прибор к источнику питания (B) с помощью входящего в комплект
поставки кабеля сетевого питания.
Регулируемая ножка прибора (рис. 4b)
Монтаж склянки Вульфа (рис. 5)
 Смонтируйте соединительный элемент шланга (C) с левой стороны подъемника.
 Смонтируйте держатель (D) на соединительном элементе шланга (C).
C
D
 Вставьте склянку и смонтируйте входящие в комплект поставки штуцеры для
подключения шлангов на склянке (рис. 6).
Размещение
 Открутите зажимное приспособление для регулировки угла ротационного
привода с правой стороны подъемника, повернув винт с грибком (E) против
часовой стрелки (посредством легкого нажатия и одновременного поворота
винт с грибком (E) можно выдвигать или задвигать).
 Установите привод на угол прим. 30° (рис. 7).
рис 4a
 Затем зафиксируйте ротационный привод против проворачивания, затянув
винт с грибком по часовой стрелке.
Нагревательная баня HB 10
Внимание! Соблюдайте инструкцию по эксплуатации нагревательной бани,
глава «Ввод в эксплуатацию»!
 Установите нагревательную баню на место для установки ротационного
привода и сдвиньте ее влево (рис. 8).
рис 4b
Примечание: обмен данными между узлом привода и нагревательной баней
осуществляется при помощи инфракрасного интерфейса (F). Учитывайте, что обмен
данными обеспечивается только при свободном, непрерывном пути светового луча!
Стеклянная посуда
 Откройте фиксатор паропроводной трубки (G), повернув его на 60° против
часовой стрелки (рис. 9).
рис 5
рис. 6
E
рис 7
F
рис. 8
G
H
70
рис. 9
