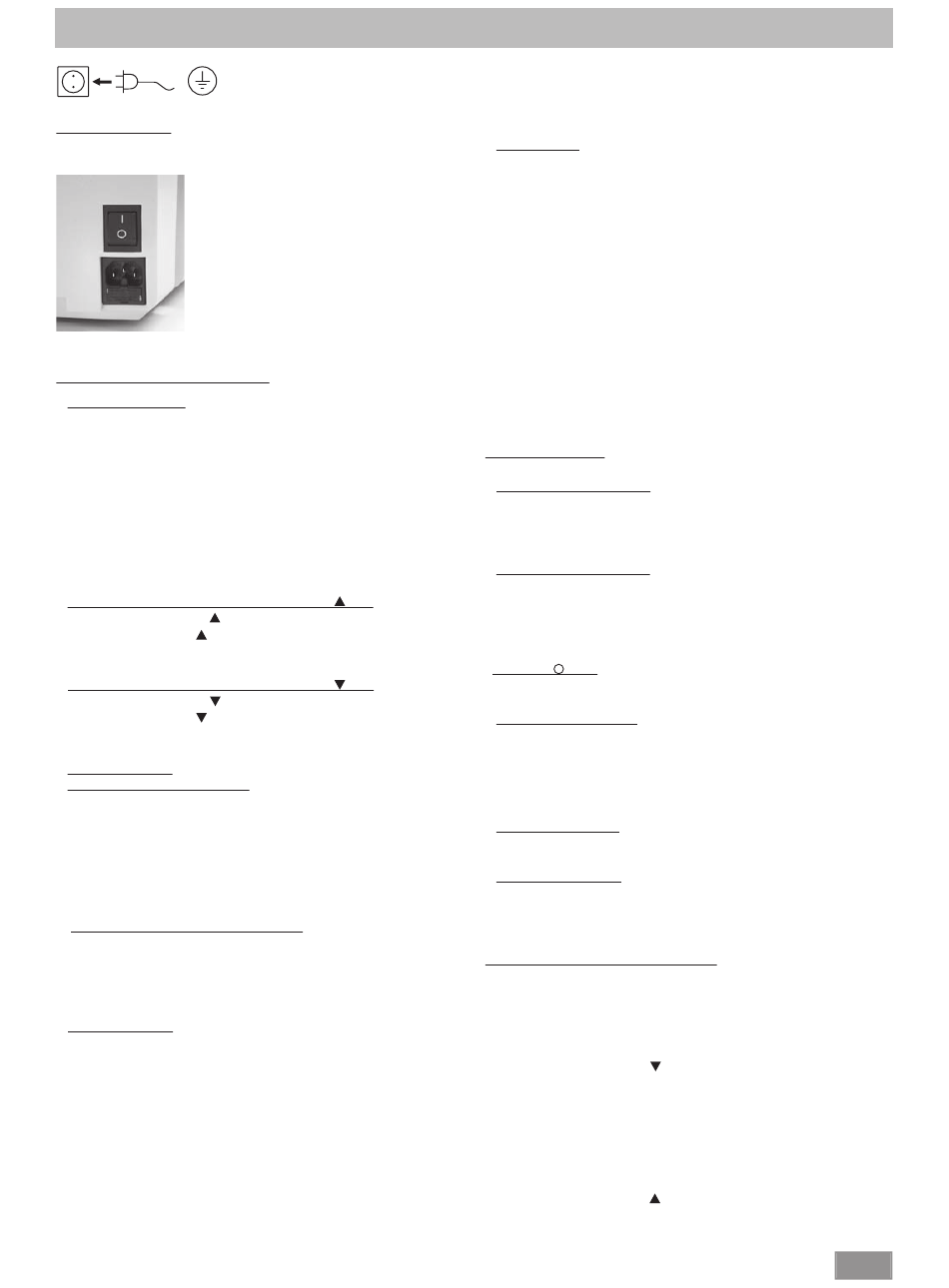

L'appareil est prêt à fonctionner après
avoir connecté la prise de secteur.
Interrupteur (fig. 17)
 Allumez l'appareil du côté droit
 Fonctions de l'appareil activées
Fig. 17
Touches de fonction (voir page 4)
• Touche "Power" (1)
 Appuyez une fois sur la touche "Power"
 Mode "Stand-by"
 Appuyez une nouvelle fois sur la touche "Power"
 Fonctions de l'appareil réactivées
L'affichage "Version du logiciel" change pour l'affichage "Paramètres".
Remarque : l'appareil doit d'abord être allumé au niveau de l'interrupteur,
du côté droit de l'appareil.
Remarque : l'appareil n'est hors alimentation et hors tension qu'après
coupure de l'interrupteur de secteur (côté droit de l'appareil) !
• Touche de position du dispositif de levage "
 Appuyez sur la touche " ", le dispositif de levage monte.
 Relâchez la touche " ", le dispositif de levage s'arrête et reste en
position.
• Touche de position du dispositif de levage "
 Appuyez sur la touche " ", le dispositif de levage descend.
 Relâchez la touche " ", le dispositif de levage s'arrête et reste en
position.
• Bouton rotatif (4)
Réglage de la vitesse de rotation
 Tournez le bouton rotatif
 Réglage de la vitesse de rotation
Précision du réglage de la vitesse de rotation + 5 rpm,
Plage de vitesse de rotation 20 à 270 rpm
Remarque : si votre réglage de vitesse de rotation > 100 rpm, le démar-
rage progressif s'active automatiquement.
Start / Stop de l'entraînement de rotation
 Appuyez sur le bouton rotatif
 Démarrage de l'entraînement de rotation
 Appuyez à nouveau sur le bouton rotatif
 Arrêt de l'entraînement de rotation
• Touche Timer (5))
 Appuyez sur la touche "Timer".
 Le bloc du minuteur s'affiche, l'affichage "TIMER" clignote.
 Réglez la valeur théorique de "Timer" en tournant le bouton rotatif (1
à 199 minutes).
 Enregistrez la valeur théorique "Timer" en appuyant à nouveau sur la
touche "Timer".
 Démarrage de la fonction "Timer.
- Automatique lorsque l'entraînement de rotation est en marche
- RDémarrer l'entraînement de rotation
Remarque : à la fin du minuteur, un signal retentit, la rotation s'arrête et
le dispositif de levage monte.

Mise en service

 La valeur enregistrée s'affiche.
 Désactivez le minuteur en réglant la valeur théorique sur "0".
• Touche Int (6)
Cycle d'intervalle droite-gauche (changement de sens de rotation) du
ballon d'évaporation en secondes.
 Appuyez sur la touche "Int".
 Auf dem Display erscheint Intervallblock, die Anzeige "INT" blinkt.
 Réglez la valeur théorique de "Int" en tournant le bouton rotatif (1 à
60 secondes).
 Démarrage de la fonction "Int"
- Automatique lorsque l'entraînement de rotation est en marche
- Démarrer l'entraînement de rotation
Remarque : en mode intervalle, la vitesse de rotation maximale est li-
mitée à 200 rpm.
 Enregistrez la valeur théorique "Int" en appuyant à nouveau sur la
touche "Int".
 Désactivez l'intervalle en réglant la valeur théorique sur "0".
Écran (voir page 4)
• Affichage "REMOTE" (10)
(uniquement sur le RV 10 digital)
La commande à distance par PC en combinaison avec le logiciel "lab-
worldsoft" est active.
• Affichage "888 rpm" (20)
Affichage des vitesses de rotation théorique et réelle actuelles en tour
" (2) par minute [rpm].
A la mise en marche de l'appareil, la dernière valeur théorique choisie
pour "vitesse de rotation".

•Affichage

" (3) Entraînement de rotation actif.
• Affichage "TIMER" (40)
Commande cadencée active.
Affichage du temps de distillation restant en minutes [min].
Remarque : le modèle RV 10 digital peut en outre activer la coupure du
bain chauffant avec le logiciel "labworldsoft" à la fin du minuteur.
• Affichage "INT" (50)
Mode intervalle activé.
• Affichage "E01" (20))
--- non illustré ---
Codes d'erreurs, voir chapitre "Codes d'erreurs".
Réglage de la butée finale inférieure
Attention ! En fonction de la taille du ballon, de l'angle de réglage de
l'entraînement de rotation, ainsi que la position du bain chauffant et
du dispositif de levage, le ballon d'évaporation peut se lever sur le bain
chauffant. Risque de bris de verre !
Limitez la position inférieure du dispositif de levage avec la butée finale variable.
 Appuyez sur la touche "
atteigne la position souhaitée.
Remarque : le ballon d'évaporation doit s'immerger aux 2/3 dans le
bain chauffant.
 Pour déplacer l'élément de butée (Q), appuyez sur le bouton central
(R) à l'avant du dispositif de levage (fig. 18).
 Poussez la butée (Q) dans la position souhaitée (fig. 19).
 Appuyez sur la touche "
atteigne la butée finale supérieure.
Remarque : la course est limitée de 0 à 6 cm.
(30)
" jusqu'à ce que le dispositif de levage
" jusqu'à ce que le dispositif de levage
