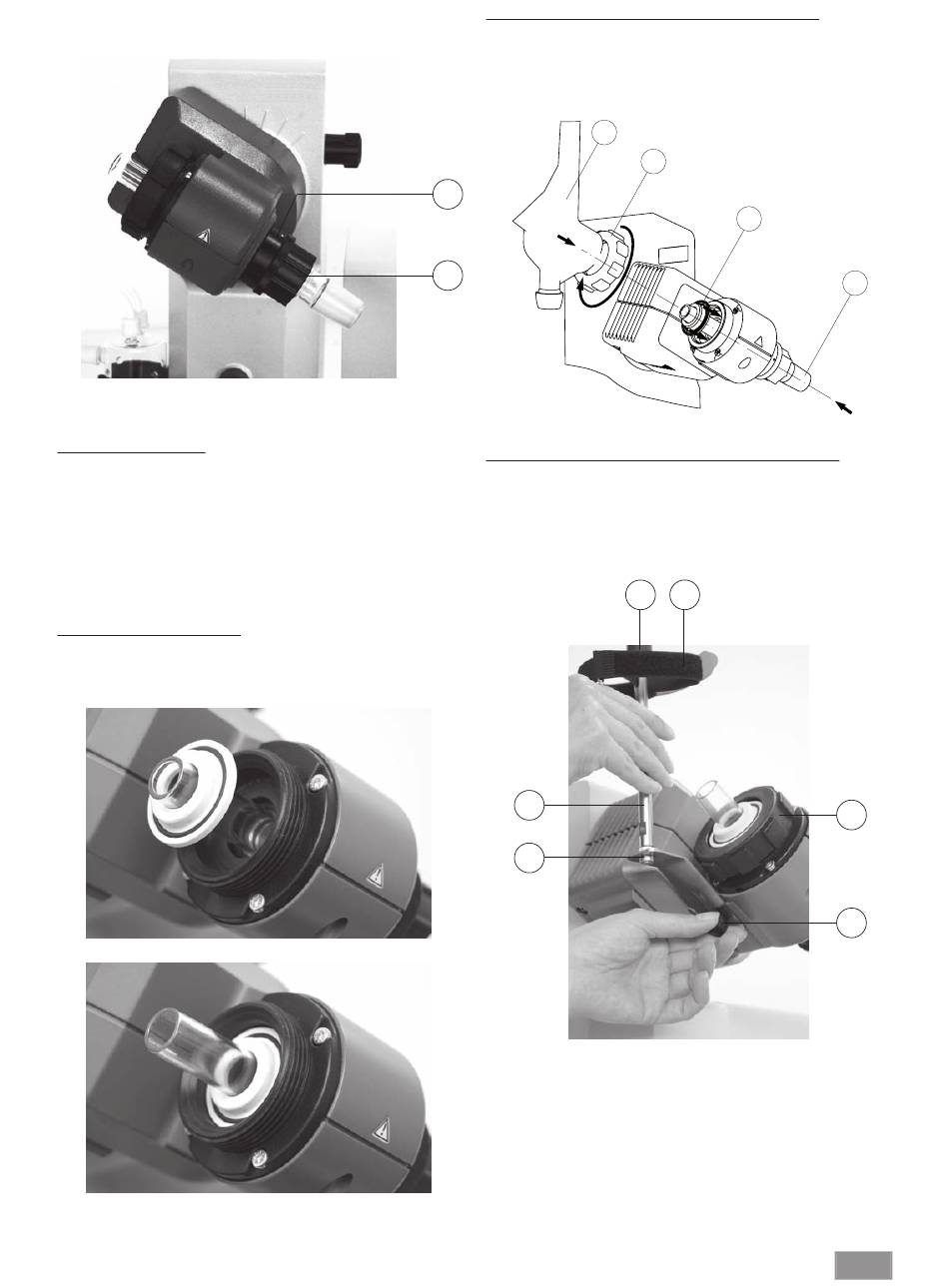

 Вставьте паропроводную трубку до упора.
 Затем заблокируйте этот фиксатор, повернув его на 60° по часовой стрелке
(рис. 10).
 Проверьте осевой фиксатор паропроводной трубки.
Отжимное приспособление
Пластмассовая гайка (H) служит в качестве отжимного приспособления для
плотно пригнанных соединений шлифа колбы (рис. 10).
 Держите фиксатор (G) и открутите пластмассовую гайку (H).
 Для этого держите плотно пригнанную испарительную колбу и отверните
пластмассовую гайку (H) до шейки испарительной колбы.
Примечание: перед вводом в эксплуатацию затяните пластмассовую гайку (H) вручную
до отказа влево. При этом крепко держите фиксатор (G) паропроводной трубки.
Установка уплотнения охладителя
 Вставьте уплотнение охладителя RV 10.8001 в крепление охладителя и
смонтируйте стеклянную посуду на приборе в соответствии с ее инструкцией
по монтажу (рис. 11 a, b и c ).
Первый ввод в эксплуатацию: монтаж уплотнения RV 10.8001
 Вставьте паропроводную трубку (1).
 Вставьте уплотнение RV 10.8001 (2).
 Установите охладитель (3a).
 Затяните накидную гайку вручную до отказа (3b).
G
H
рис. 10
Монтаж фиксатора охладителя вертикальной стеклянной посуды
 Смонтируйте фиксатор охладителя в соответствии с рисунком (рис. 12).
 Смонтируйте пластину (I) с помощью винта с накатанной головкой (J).
 Установите ножку штатива (L) на пластину (I) и зафиксируйте ее гайкой (K).
 Установите резиновый защитный элемент (M).
 Закрепите липкую ленту (N) на ножке штатива (L).
 Зафиксируйте вертикальную стеклянную посуду с помощью липкой ленты (N).
L
K
рис. 11a
рис. 11b
3a
3b
2
M
N
рис. 12
1
рис. 11c
I
J
71
