Transferencia de datos
HB 10

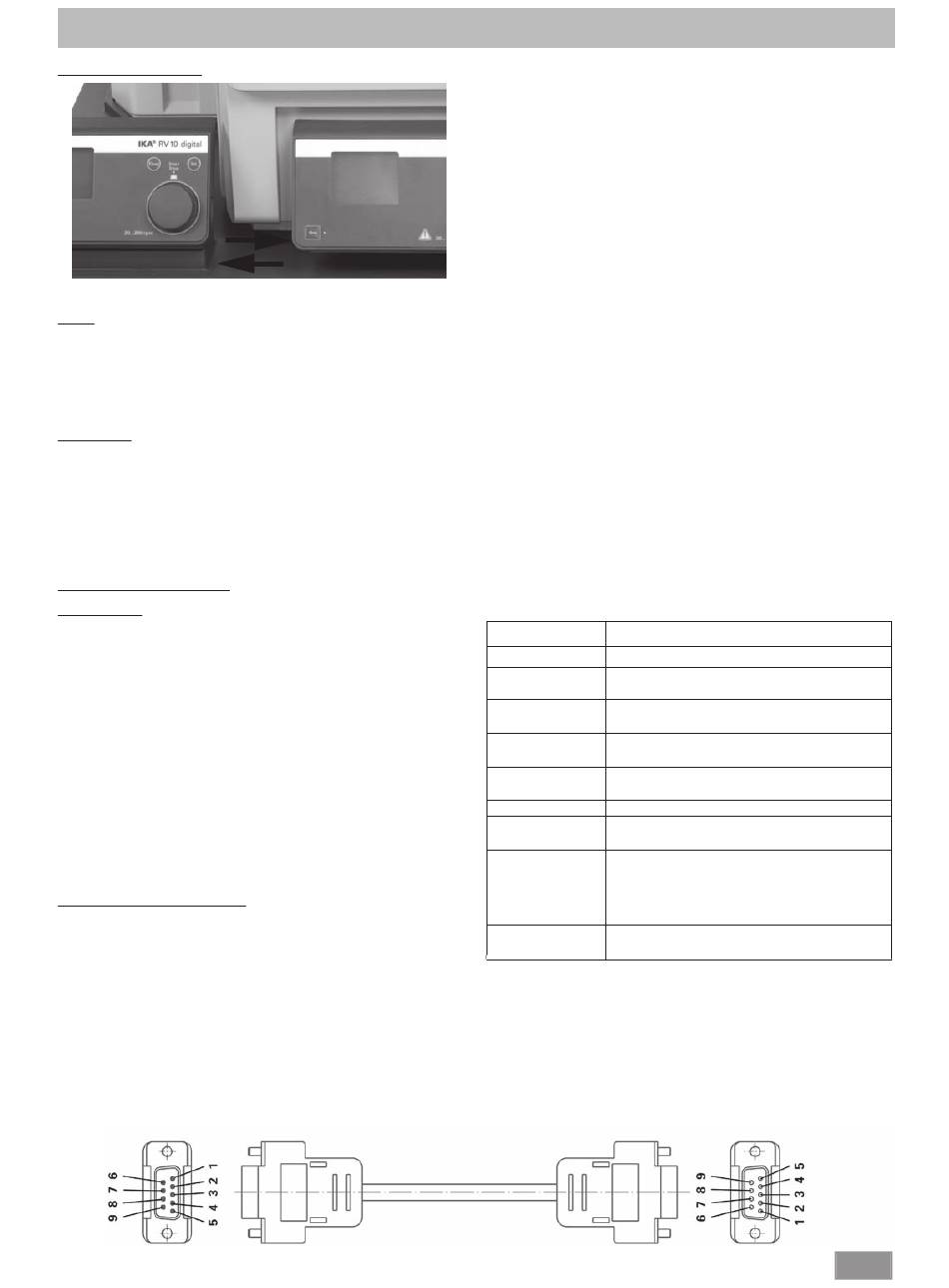

El baño calefactor transfiere datos a través de interfaces de infrarrojos
(IR), las cuales se encuentran en el lado izquierdo de la pantalla del baño
calefactor o en el lado derecho de la unidad de accionamiento. No co-
loque ningún objeto entre las dos unidades de mando, pues esto puede
afectar negativamente a la transferencia de datos (fig. 15)!
RV10 digital
La interfaz RS 232 que se encuentra en la parte posterior del equipo
está equipada con una clavija SUB-D de 9 patillas y puede conectarse
a un PC. Las patillas tienen asignadas señales en serie. El software para
equipos de laboratorio "labworldsoft" permite utilizar el aparato en el
modo "Remote" (Remoto).
Nota: Tenga en cuenta los requisitos del sistema, así como las instruc-
ciones de uso y la ayuda del software.
Interface en serie RS 232 C
Configuración
- La función de los conductos de interfaz entre el aparato y el sistema de
automatización representa una selección de las señales especificadas
en la norma EIA RS232 C, según la norma DIN 66 020 Parte 1.
- Para las características eléctricas de las conducciones de interfaces y la
coordinación de los estados de señal rige la norma RS 232 C, según
DIN 55259, parte 1.
- Procedimiento de transmisión: transmisión de caracteres asincrónica en
el servicio de start-stop.
- Clase de transmisión: totalmente duplex.
- Formato de caracteres: representación de caracteres según el for-
mato de datos en DIN 66022 para servicio de start-stop. 1bit de start,
7 bits de caracteres, 1 bit de paridad (par = Even), 1 bit de stop.
- Velocidad de transmisión: 9600 Bit/s.
- Control de flujo de datos: Ninguno
- Procedimiento de acceso: una transmisión de datos del agitador al or-
denador tiene lugar sólo contra demanda del ordenador.
Sintaxis de comando y formato
Para el conjunto de comandos rige lo siguiente:
- Por lo general los comandos se envían del ordenador (Master) al apa-
rato (Slave).
- El aparato sólo envía datos si recibe la solicitud del ordenador. Ni siqui-
era los mensajes de error pueden enviarse de forma espontánea del
aparato al ordenador (sistema de automatización).
- Los comandos se transmiten en letras mayúsculas
- Los comandos y los parámetros así como los parámetros sucesivos se
separan por lo menos con un espacio (código: hex 0x20).
PC 1.1 Cable (fig. 16)
Necesario para conectar la clavija de 9 patillas con un PC.

Interfaces y salidas

IR
Fig. 15
- Cada comando individual (incl. parámetros y datos) y cada respues ta se
finalizan con blank CR blank LF (código: hex 0x20 hex 0x0d hex 0x20 hex
0x0A) y tienen una longitud máxima de 80 caracteres.
- El carácter de separación decimal en un número de coma flotante es el
punto (código: hex 0y2E).
Las versiones anteriores corresponden ampliamente a las recomendaciones
del círculo de trabajo NAMUR. (Recomendaciones NAMUR para la ejecu-
ción de conexiones por enchufe eléctricas para la transmisión de señales
analógicas y digitales en aparatos individuales MSR de laboratorio: Rev 1.1.
Los comandos NAMUR y los comandos específicos IKA
sólo como comandos low level para la comunicación entre el aparato y el
ordenador PC. Estos comandos se pueden transmitir con un programa de
terminal o comunicación apropiado directamente al aparato.
Labworldsoft es un cómodo paquete de software de IKA
en el sistema de MS Windows para controlar el aparato y para recopilar los
datos del mismo; además, también permite introducir datos gráficos de,
por ejemplo, las rampas de velocidad.
A continuación, aparece un cuadro sinóptico de los comandos (NAMUR)
registrados por los aparatos de control IKA
Abreviaciones utilizadas:
X,y = Parámetros de numeración (número entero)
m = Valor de variable, número entero
n = Valor de variable, número de coma flotante
X = 4 Velocidad
X = 60 Tiempo de intervalo (1-99 segundos, 1 <= m >=99)
X = 61 Temporizados (1-199 minutos, 1 <= m >=199)
X = 62 Dirección del elevador (m=2-> elevador hacia arriba,
m=1-> elevador hacia abajo)
NAMUR Comandos Función
IN_NAME Demada de la designación
IN_PV_X Lectura del valor real
X = 4
IN_SOFTWARE Demada de la no. ref. software,
fecha, versión
IN_SP_X Lectura del valor nominal ajustado
X = 4
OUT_SP_X m Puesta de valor nominal a m
X = 1,60,61,62
RESET Conmutación a régimen normal
START_X Conexión de la función (Remote) del aparato
X = 4,60,61,62
STATUS Extracción de estado
0:Servicio manual sin perturbación
1:Servicio automático start (sin perturbación)
ERROR z (z número del error consulte la tabla)
STOP_X Desconexión de la función de aparato. La va-
X = 1,60, 61, 62 riable puesta con OUT_SP_X se conserva
® adicionales sirven
que se utiliza
®
.
®
Fig. 16
