Entraînement RV 10 basic/ digital

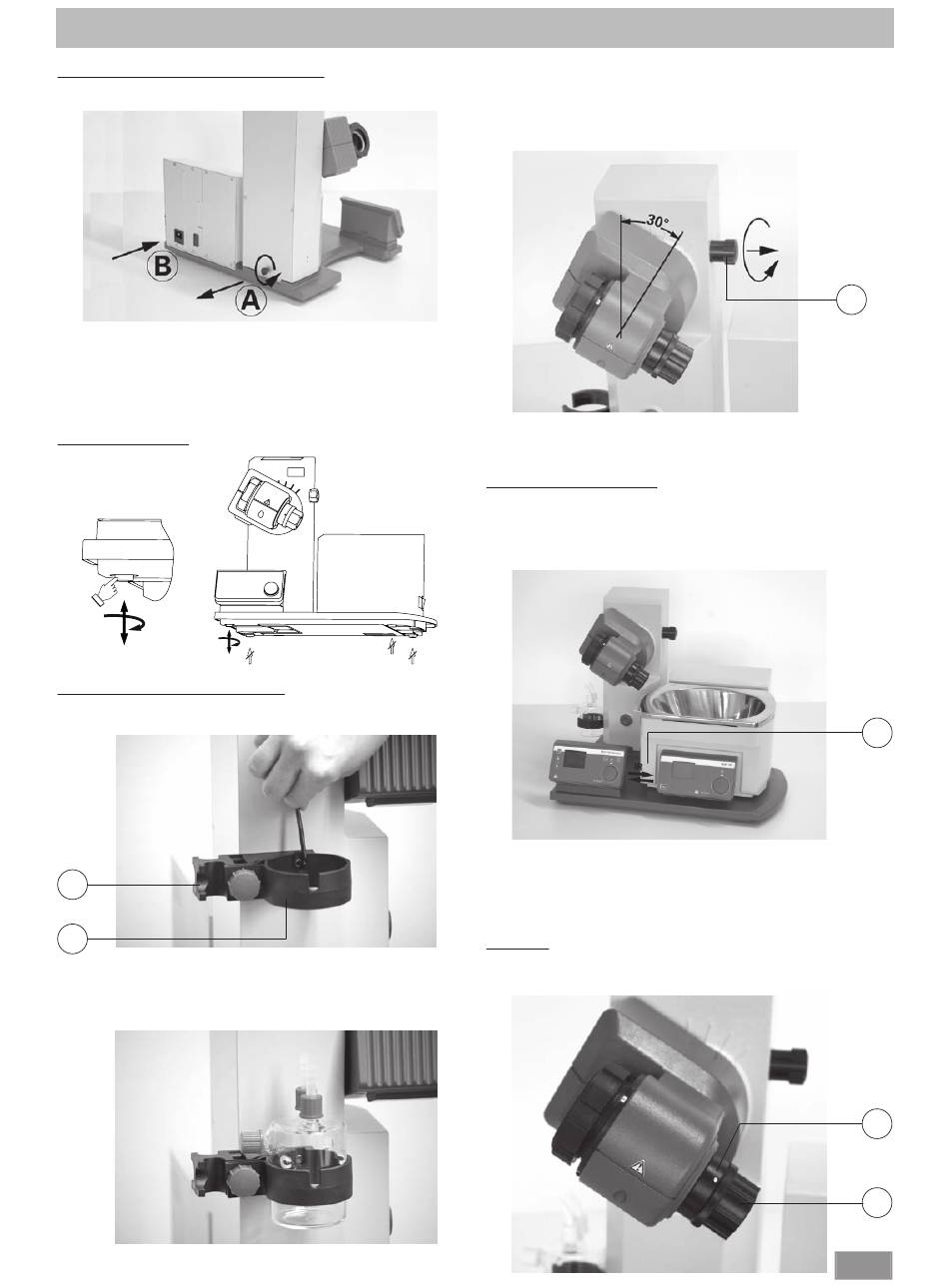

Attention ! Desserrez la sécurité de transport (fig. 4a) !
 Appuyez sur le dispositif de levage avec la main et retirez la vis mole-
tée au dos de l'appareil (A).
 Une fois la sécurité de transport retirée, le dispositif de levage monte
lentement en butée supérieure. La course est de 140 mm environ.
 Raccordez l'appareil à l'alimentation avec le câble fourni (B).
Pied réglable (Fig. 4b)
Montage du flacon de Woulfe (Fig. 5)
 Montez le raccord flexible (C) sur le côté gauche du dispositif de levage.
 Montez le support (D) sur le raccord flexible (C).
C
D
 Placez le flacon et montez les raccords de flexibles fournis sur le flacon
(fig. 6).

Installation

 Desserrez le dispositif de serrage pour régler l'angle de l'entraînement de ro-
tation du côté droit du dispositif de levage en tournant la vis à poignée (E)
dans le sens inverse des aiguilles d'une montre (en appuyant légèrement et en
tournant simultanément, la vis à poignée (E) peut être sortie encore plus loin).
 Placez l'entraînement à un angle de 30° env. (fig. 7).
Fig. 4a
 Bloquez ensuite l'entraînement de rotation en serrant la vis à poignée
dans le sens horaire.
Bain chauffant HB 10
Attention ! Suivez le mode d'emploi du bain chauffant, chapitre "Mise
en service" !
 Placez le bain chauffant sur la surface d'appui de l'entraînement de
rotation et poussez-le en position gauche (fig. 8).
Fig. 4b
Remarque : l'échange de données entre l'unité d'entraînement et le bain
chauffant se fait à l'aide d'une interface infrarouge (F). Veillez à ce que
la communication ait lieu alors que le parcours de la lumière est sans
obstacles et ininterrompu !

Verrerie

Fig. 5
 Ouvrez le dispositif d'arrêt de la traversée de vapeur (G) en tournant à
60° dans le sens inverse des aiguilles d'une montre, (fig. 9).
Fig. 6
E
Fig. 7
F
Fig. 8
G
H
40
Fig. 9
