Accionamiento RV 10 basic/digtal

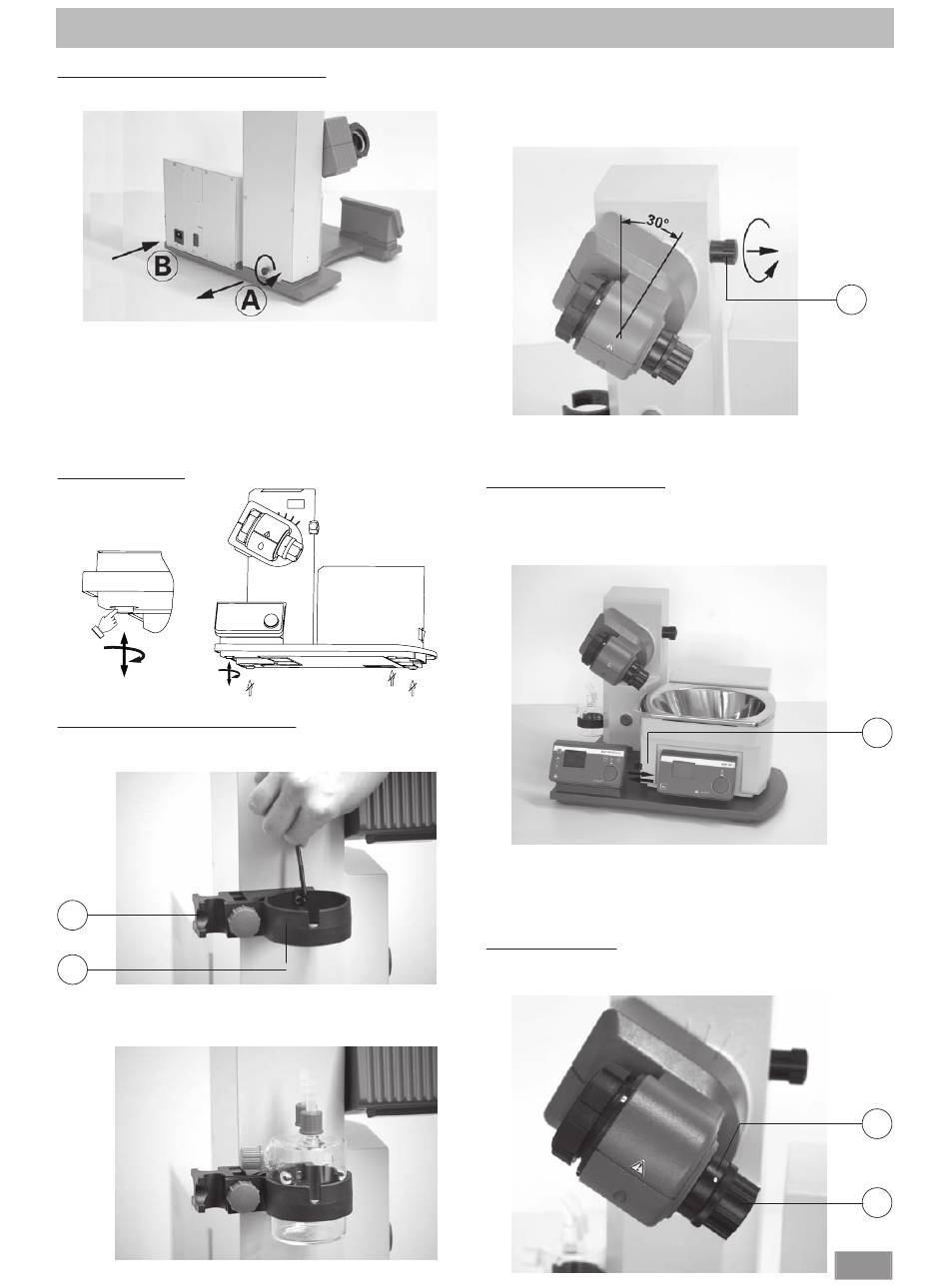

Atención: Quite el dispositivo de protección para el transporte (fig. 4a)!
 Sostenga el elevador con la mano y retire el tornillo moleteado de la
parte posterior del aparato (A).
 Una vez retirado el dispositivo de protección para el transporte, el
elevador se desplaza lentamente hacia al fin de carrera superior. El des-
plazamiento es de unos 140 mm.
 Conecte el aparato al sistema de alimentación utilizando el cable in-
cluido en el volumen de suministro (B).
Pie ajustable (fig. 4b)
Montaje de la botella de Woulfe (fig. 5)
 Monte la pieza de conexión de la manguera (C) en el lado izquierdo.
 Monte el soporte (D) en la pieza de conexión de la manguera (C).
C
D
 Coloque la botella y monte en la misma las conexiones de mangueras
incluidas en el volumen de suministro (fig. 6)
Instalación
 Afloje el dispositivo de apriete para ajustar el ángulo del accionamiento de
rotación que se encuentra en el lado derecho del elevador girando el tornillo
del asa (E) en el sentido contrario a las agujas del reloj (si presiona ligeramente
el tornillo del asa (E) al tiempo que lo gira, éste puede seguir extrayéndose).
 Ajuste el accionamiento a un ángulo de aprox. 30° (fig. 7).
Fig. 4a
 Acto seguido, asegure el accionamiento de rotación frente a torsión
apretando el tornillo del asa en el sentido de las agujas del reloj.
Baño calefactor HB 10
Atención: Observe las instrucciones de uso del baño calefactor y, sobre
todo, el capítulo relativo a la puesta en marcha.
 Coloque el baño calefactor en la superficie de ajuste del accionamien-
to de rotación y desplácelo a la posición izquierda (fig. 8).
Fig. 4b
Nota: El intercambio de datos entre la unidad de accionamiento y el
baño calefactor se realiza mediante una interfaz de infrarrojos. Tenga
en cuenta que la comunicación sólo está garantizada si el recorrido de
luz está libre y no se interrumpe.

Equipo de vidrio

 Abra el inmovilizador del del tubo de paso de vapor (G) girando éste
60° en el sentido contrario a las agujas del reloj, (fig. 9).
Fig. 5
Fig. 6
E
Fig. 7
F
Fig. 8
G
H
55
Fig. 9
