6. Soulevez le vélo de sorte que la roue se dégage des pattes jusqu'à ce qu'elle puisse être retirée.
Faites attention à ne pas perdre les deux pièces de blocage en rotation.
• Installer la roue avant
1. Vérifiez que le système est hors tension (Off).
2. Vérifiez que les deux pièces de blocage en rotation sont correctement placées de chaque côté de

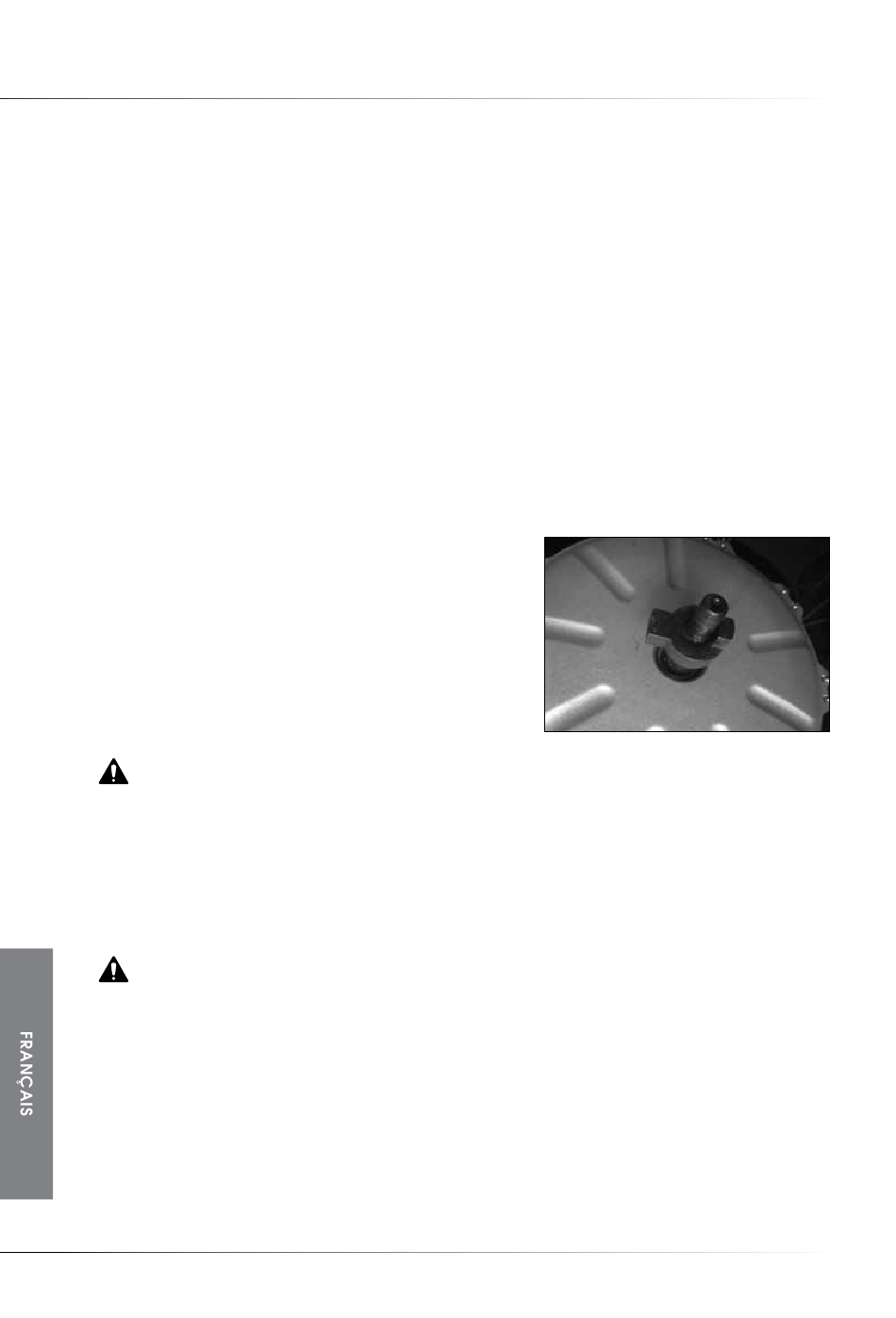

l'axe, les bras orientés vers l'extérieur (voir photo).
3. Vélos à frein à tambour : vérifiez que le frein à tambour et l'entretoise de centrage du frein à
tambour sur le moyeu sont correctement mis en place.
4. Lorsque vous faites glisser la roue dans les pattes, vérifiez que les bras des pièces de blocage en
rotation soient situés en-dessous de l'axe dans les extrémités ouvertes des fourreaux de fourche.
Vélos à frein à tambour : vérifiez que le bras de frein soit engagé dans la patte de maintien.
5. Faites légèrement tourner la roue en arrière de sorte que les bras des pièces de blocage en rotation
viennent en appui contre les ergots correspondants des fourreaux de fourche.
6. Serrez les écrous de la roue de manière équilibrée à 40 N.m Dans le cas contraire, le système
pourrait ne pas fonctionner correctement. Si vous ne disposez pas d'une clé dynamométrique, vous
pouvez utiliser une clé normale, mais vous devrez faire vérifier le couple de serrage des écrous par
votre revendeur dès que possible.
7. Reconnectez le frein avant.
Vélos à frein à tambour : vérifiez que le boulon du bras de
frein est correctement serré.
8. Vérifiez que le frein avant fonctionne.
9. Rebranchez les connecteurs du moteur.
10. Réinstallez le module batterie sur le vélo.
11. Activez le système.
12. Faites un essai de conduite pour vérifier que le système
fonctionne.
Conseil : Mettez le système hors tension avant de débrancher les connecteurs du moteur. Si vous
ne respectez pas cette précaution, de fortes étincelles et un choc électrique pourrait se produire.
• Enlever / installer la roue arrière
Aucune des instructions spécifiques sont valables pour enlever la roue arrière.
En remettant la roue arrière:
1. Assurez-vous d'aligner correctement l'axe avec le cadre
Attention: sur les vélos sans dérailleur, la chaîne ne doit pas être ajustée trop tendue(mesuré au
point le plus tendu de la chaîne), sinon le système ne fonctionne pas comme il faut et le cycliste peut
perdre le contrôle du vélo pendant le trajet. Régler la tension de la chaine de façon à ce qu'à l'endroit
avec la plus forte tension, un force d'env. 1 newton (= env. 100g) déplace la chaine de 10 à 20 mm vers
le haut ou vers le bas.
2. Serrer alternativement les deux écrous de la roue avec un couple de serrage égal (40Nm) sinon
le système ne fonctionnera pas correctement. Si vous ne disposez pas d'une clé micrométrique,
vous pouvez utiliser une clé traditionnelle, mais faites contrôler le plus rapidement possible le
couple de serrage des écrous par votre revendeur.
3. Faites un test pour vous assurer que le système marche correctement.
