Kurzanleitung – Unterrohrakku
1.7 Unterrohrakku (RIDE+ C320, RIDE+ C420)

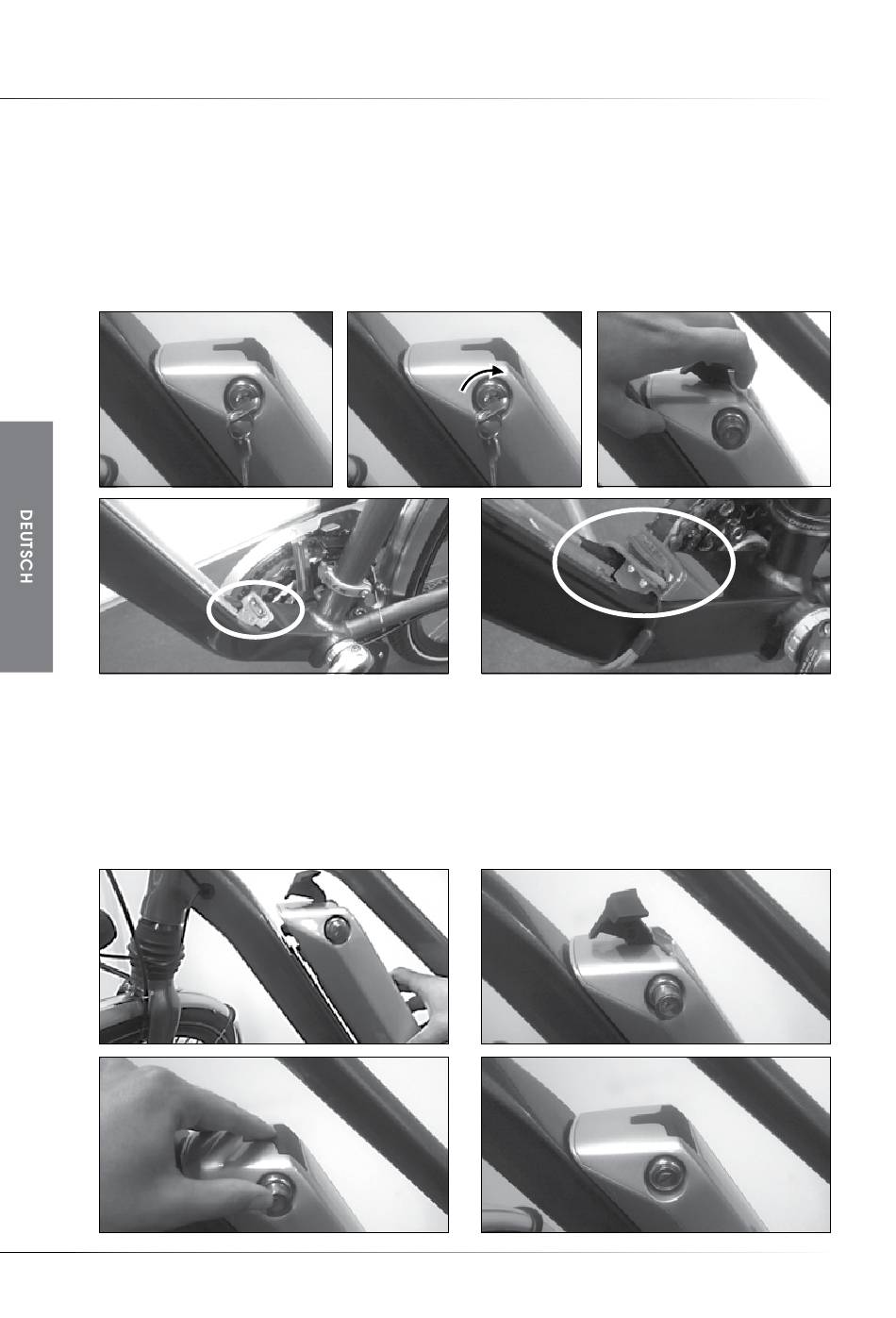

• Abnehmen des Akkupacks
Stecken Sie den Schlüssel in das Schloss und drehen Sie ihn im Uhrzeigersinn, bis der
Schließzylinder herausspringt (1, 2). Wenn der Schließzylinder herausspringt, wird der Hebel des
Akkus gelöst. Nehmen Sie jetzt den Schlüssel aus dem Schloss und ziehen Sie am Hebel des Akkus,
sodass dieser – parallel zum Unterrohr – nach oben rutscht, bis er sich von der Gleitschiene löst
(3). Wenn der Akku nicht auf dem Fahrrad ist, müssen die Kontakte auf dem Rahmen stets mit der
Schutzabdeckung versehen werden, um die Elektrik vor Wasser zu schützen (4, 5).
1.
4.
• Anbringen des Akkupacks
Halten Sie den Akku über das Unterrohr (lassen Sie etwas Platz zwischen dem Sitzrohr und dem unteren
Ende des Akkus) (1). Schieben Sie jetzt dem Akkupack nach unten auf die Gleitschiene (2). Bewegen Sie
den Akku am Ende des Gleitweges mit dem Hebel vorsichtig nach unten, bis die Anschlüsse einrasten (3).
Achten Sie darauf, dass der Anschluss an der Unterseite des Akkus und der Anschluss der Dockingstation
richtig ineinandergreifen. Wenn der Akku eingesetzt ist, drücken Sie den Schließzylinder hinein, bis er
hörbar einrastet (4). Fahren Sie nicht mit dem Fahrrad, wenn das Schloss geöffnet ist.
1.
3.
48
2.
5.
Anschlüsse an der Unterseite des Unterrohrs
2.
4.
3.
