Démarrage rapide - Batterie installée sur le tube diagonal
1.7 Module batterie installé sur le tube diagonal (RIDE+ C320, RIDE+ C420)

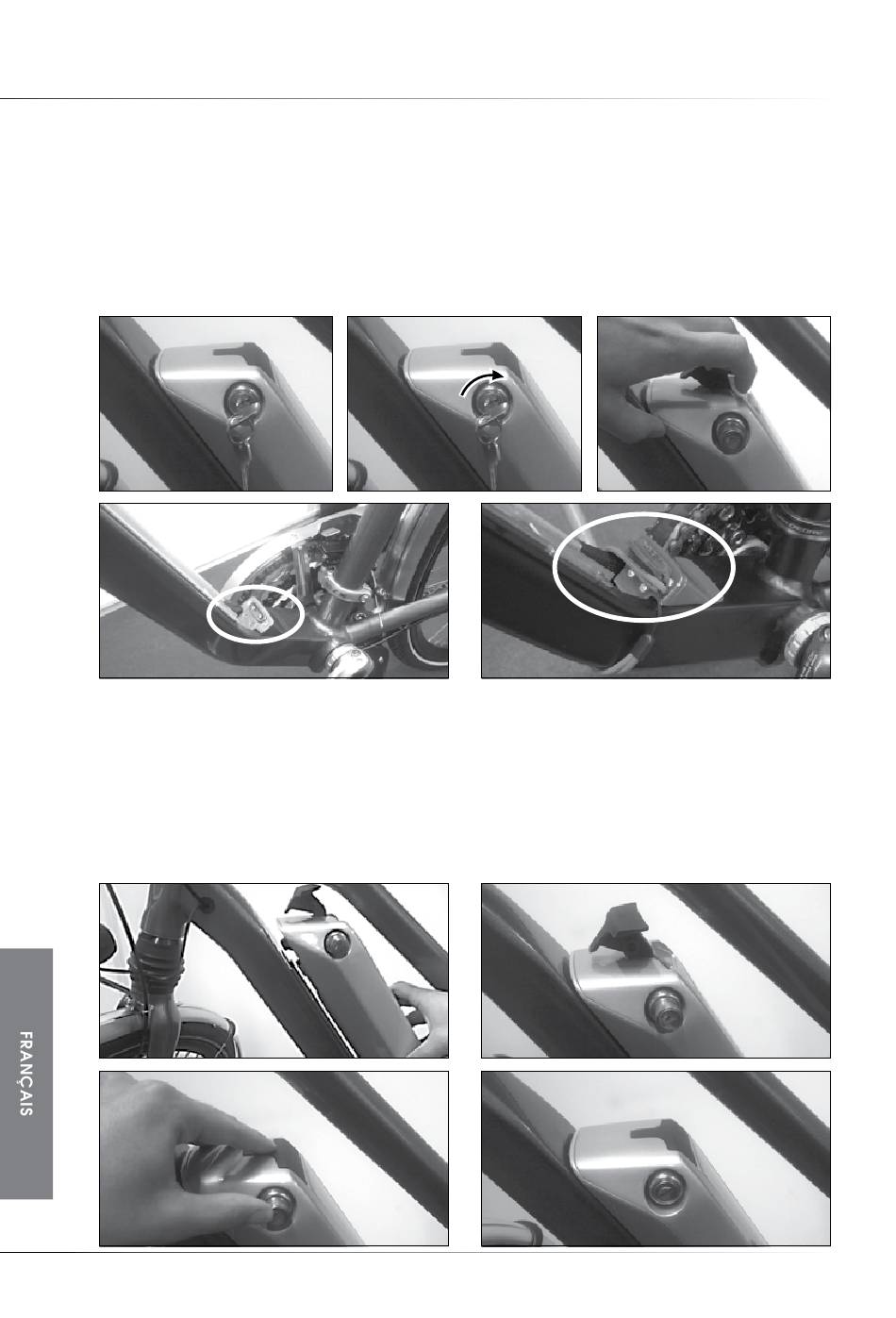

• Dépose du module batterie
Insérez la clé dans le verrou, puis tournez-la dans le sens des aiguilles d'une montre jusqu'à ce que
le verrou sorte (1,2). Lorsque le verrou est sorti, le levier de la batterie est libéré. Retirez maintenant
la clé du verrou et tirez sur le levier de la batterie de manière à la faire glisser vers le haut,
parallèlement au tube diagonal, jusqu'à ce qu'elle se dégage du rail (3). Lorsque la batterie n'est
pas installée sur le vélo, placez toujours le couvercle de protection des contacts sur le cadre afin de
protéger le système électrique de l'eau (4,5).
1.
4.
• Remplacement du module batterie
Positionnez la batterie sur le tube diagonal (en laissant de l'espace entre le tube de selle et
l'extrémité inférieure de la batterie) (1). Ensuite, faites glisser le module batterie vers le bas sur les
rails (2). Utilisez le levier pour faire descendre la batterie dans la dernière partie de la course, au
moment où les connecteurs s'engagent (3). Veuillez à ce que les connecteurs en bas de la batterie
et les connecteurs de la station d'accueil s'engagent correctement. Lorsque la batterie est bien en
place, poussez sur le verrou jusqu'à ce qu'il s'enclenche avec un déclic (4). Ne roulez pas sur le vélo
en laissant le verrou en position ouverte.
1.
3.
120
2.
5.
Contacts à l'extrémité inférieure du tube diagonal
2.
4.
3.
