4.6 Module batterie installé sur le tube diagonal
• Taille du module batterie
Selon le modèle, votre vélo est équipé soit d'un "module batterie RIDE+ C320", soit d'un "module
batterie RIDE+ C420". Les opérations de dépose, d'installation et de charge sont très similaires
pour les deux modules. Ces deux modules ont la même apparence extérieure et sont
interchangeables.
• Module batterie RIDE+ C320 : 39 éléments Li-Mn (Lithium-Ion) ; 6,6 Ah / 320 Wh.
• Module batterie RIDE+ C420 : 52 éléments Li-Mn (Lithium-Ion) ; 8,8 Ah / 420 Wh.

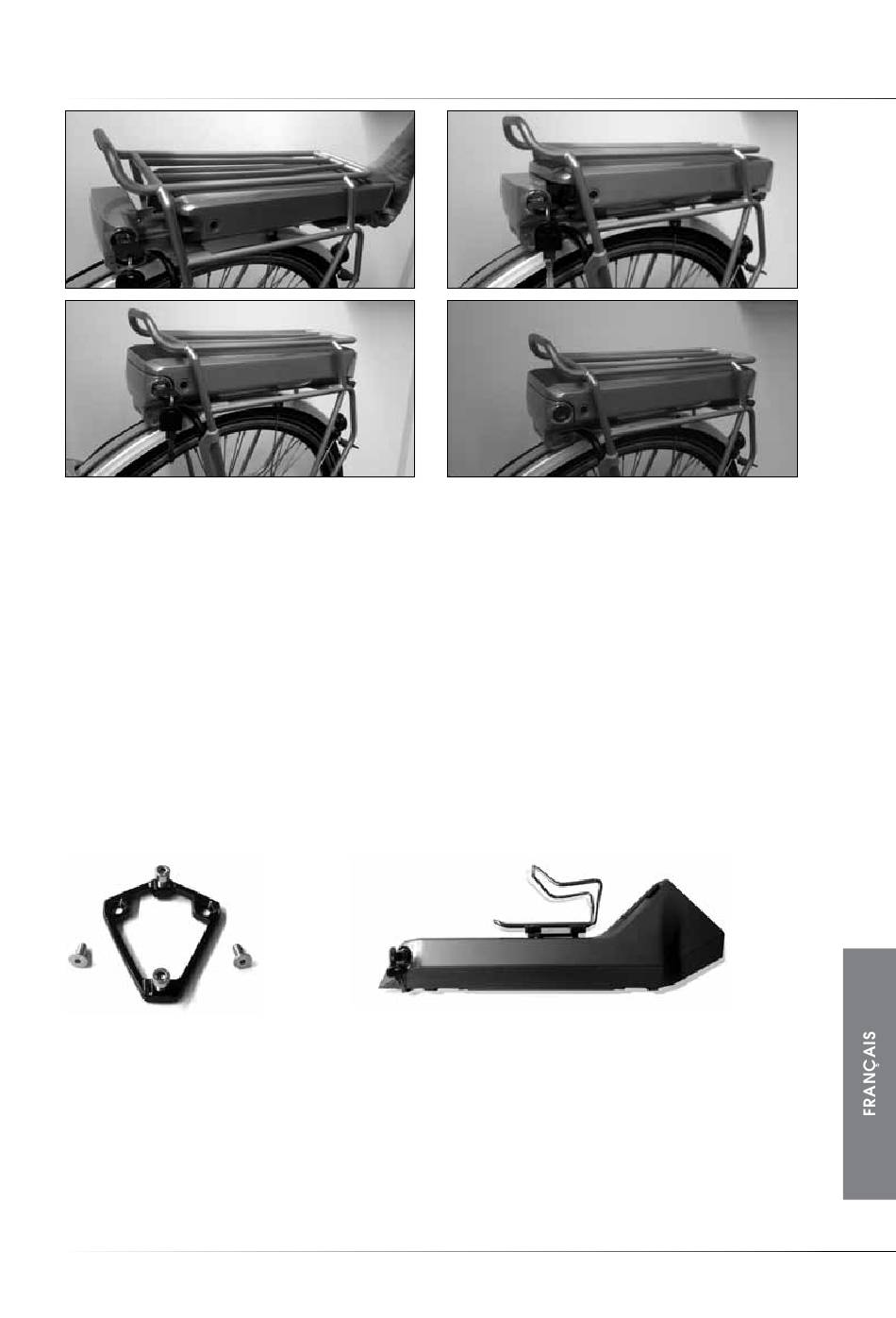

• Support de porte-bidon
Il est possible d'installer un porte-bidon sur les modules de batterie RIDE+ C320 et RIDE+ C420.
Pour cela, il est nécessaire d'installer au préalable le support de porte-bidon. Cet adaptateur se fixe
à l'aide de deux boulons. Ensuite, le porte-bidon peut être installé sur l'adaptateur. Utilisez
uniquement les 4 boulons fournis avec le support afin d'éviter d'endommager les éléments à
l'intérieur du module batterie.
• Dépose du module batterie
Insérez la clé dans le verrou, puis tournez-la dans le sens des aiguilles d'une montre jusqu'à
ce que le verrou sorte (1,2). Lorsque le verrou est sorti, le levier de la batterie est libéré. Retirez
maintenant la clé du verrou et tirez sur le levier de la batterie de manière à la faire glisser vers le
haut, parallèlement au tube diagonal, jusqu'à ce qu'elle se dégage du rail (3). Lorsque la batterie
n'est pas installée sur le vélo, placez toujours le couvercle de protection des contacts sur le cadre
afin de protéger le système électrique de l'eau (5).
Instructions d'utilisation
2.
4.
