4.4 Démontage/fixation de l'embase
Difficulté : ●○○
Pos. Désignation
Embase (ORCA)
(ORCA XL / ORCA F)
A Clips de verrouillage
Crochet
B
Ressort à lames
C
Mécanisme de verrouillage
droit
D
(ORCA / ORCA XL)
(ORCA F)
Mécanisme de verrouillage
gauche
E
(ORCA / ORCA XL)
(ORCA F)
Ressort de compression
pour le mécanisme de
F
verrouillage
(ORCA / ORCA XL)
Ventouses vissées à deux
G
languettes (jeu)
Ventouses clipsées à une
J
languette (jeu)
K Clips rouge
Retrait
1. Placez l'embase sur le plan de travail avec la face
inférieure vers le haut.
2. Démontez le clips de verrouillage A.
3. Démontez le crochet B et le clips de verrouillage de
l'embase.
4. Retournez l'embase.
5. Démontez le mécanisme de verrouillage droit D et le
mécanisme de verrouillage gauche E de l'embase.
1590348-B
Outil :
Référence Quantité
1563011
1
1471054
16448 1
16449 1
15415 1
1
16792
1471056
1
16791
1471057
16794 2
15071 1
15072 1
15121 2

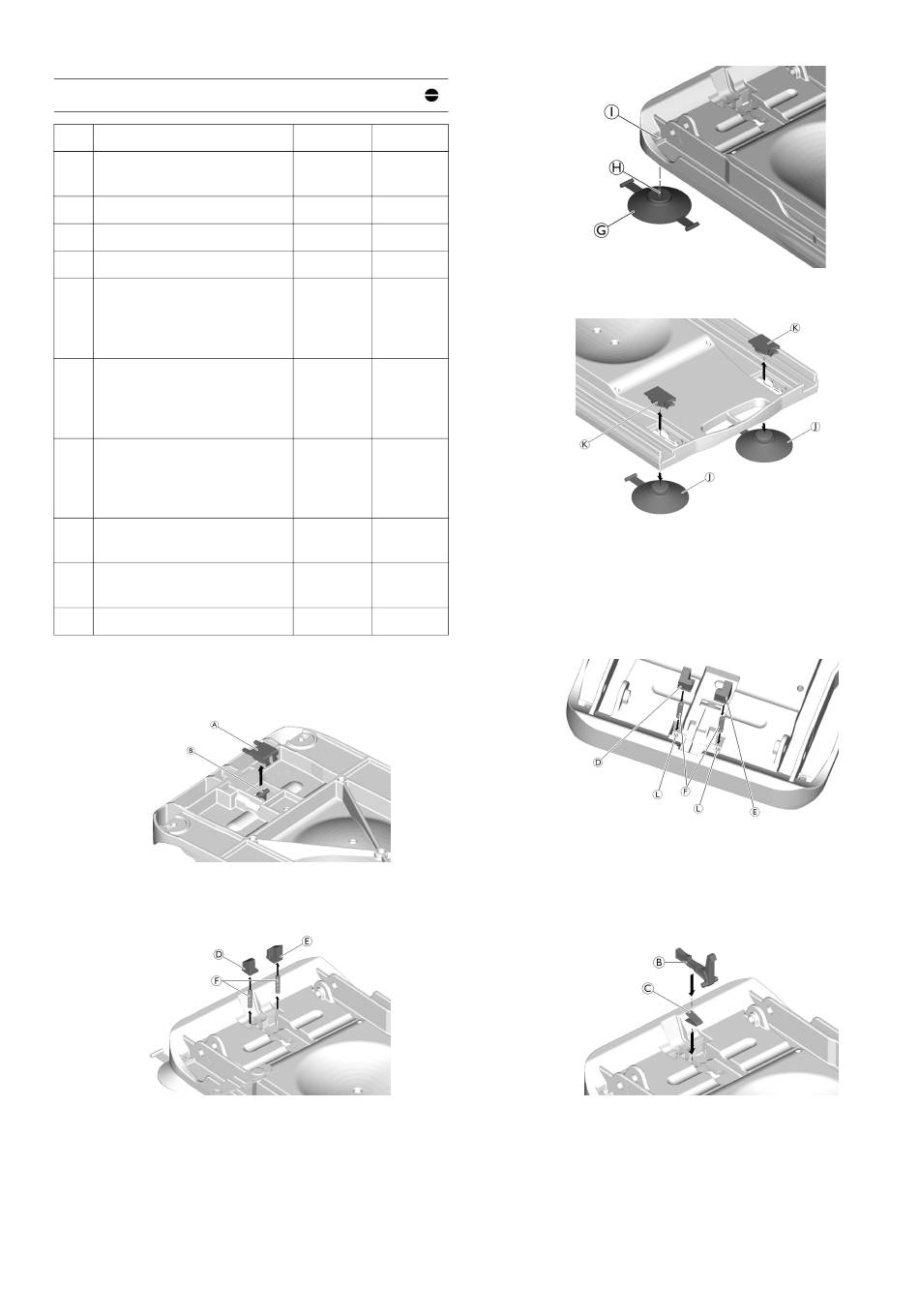

Fig. 4-14
Fig. 4-15
6. Démontez les ressorts F.
7. Utilisez la vis H pour démonter la ventouse G de
l'insert fileté I.
8. Utilisez un tournevis à tête plate pour démonter les
clips rouges K.
9. Retirez les ventouses clipsées à une languette J.
10. Retirez l'ancienne embase .
Fixation
1. Placez la nouvelle embase sur le plan de travail.
2. Insérez les ressorts de compression F dans les
récepteurs L de l'embase.
3. Enfoncez le mécanisme de blocage droit D et le
mécanisme de blocage gauche E avec les ressorts
de compression jusqu'à ce qu'ils soient engagés dans
l'embase.
4. Insérez le ressort à lames C dans l'embase avec le
côté ouvert face à l'arrière.
5. Insérez le crochet B dans l'embase.
Réparation
Fig. 4-16
Fig. 4-17
Fig. 4-18
Fig. 4-19
