Aquatec® ORCA / ORCA F / ORCA XL

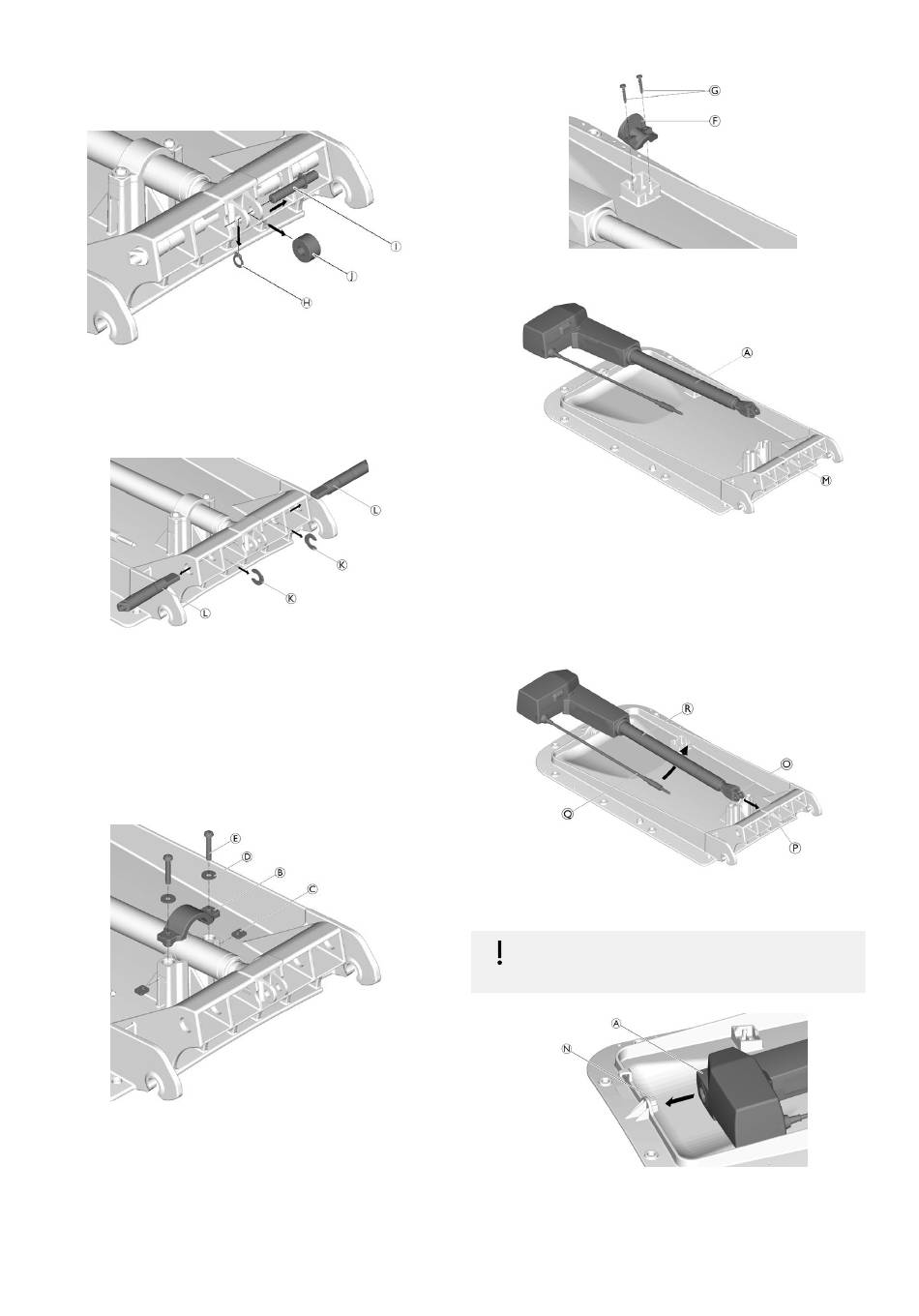

Démontage du relève-buste
1. Rétractez complètement la tige du vérin.
2. Pliez le relève-buste vers l'avant, décrochez-le et
placez-le sur le plan de travail.
3. Retirez d'un côté le circlips H avec la pince à circlips
de l'axe I.
4. Poussez l'axe à travers l'ouverture du pied de la tige.
ORCA / ORCA XL :
5. Retirez l'entretoise du pied de la tige.
6. Utilisez un tournevis pour retirer les circlips plastiques
K des axes de verrouillage L et retirer les deux axes
de verrouillage du relève-buste.
ORCA F :
7. Déployez le vérin jusqu'à ce que les axes de
verrouillage L soient complètement tirés. Utilisez un
tournevis pour retirer les circlips plastiques K des axes
de verrouillage et retirer les axes de verrouillage du
relève-buste. Rétractez de nouveau le vérin.
Pour toutes les versions :
8. Desserrez les vis E avec les rondelles D du collier de
fixation du vérin B et retirez le collier.
28
Fig. 4-1
Fig. 4-2
Fig. 4-3
9. Retirez les écrous plats C.
10. Desserrez les vis G de la fixation de prise jack F et
retirez la fixation.
11. Faites coulisser le vérin A légèrement vers l'avant hors
de la partie transversale du relève-buste puis soulevez
légèrement le corps du vérin et tirez-le hors du plot
d'accroche du relève-buste M.
12. Stockez le vérin dans un endroit sûr.
Fixation du relève-buste
1. Placez le vérin sur le relève-buste et faites-le coulisser
dans la partie transversale inférieure P.
IMPORTANT !
– Assurez-vous que la partie bombée du pied
de la tige O est orientée vers le haut.
2. Faites passer le câble Q sous la tige du vérin R.
Fig. 4-4
Fig. 4-5
Fig. 4-6
