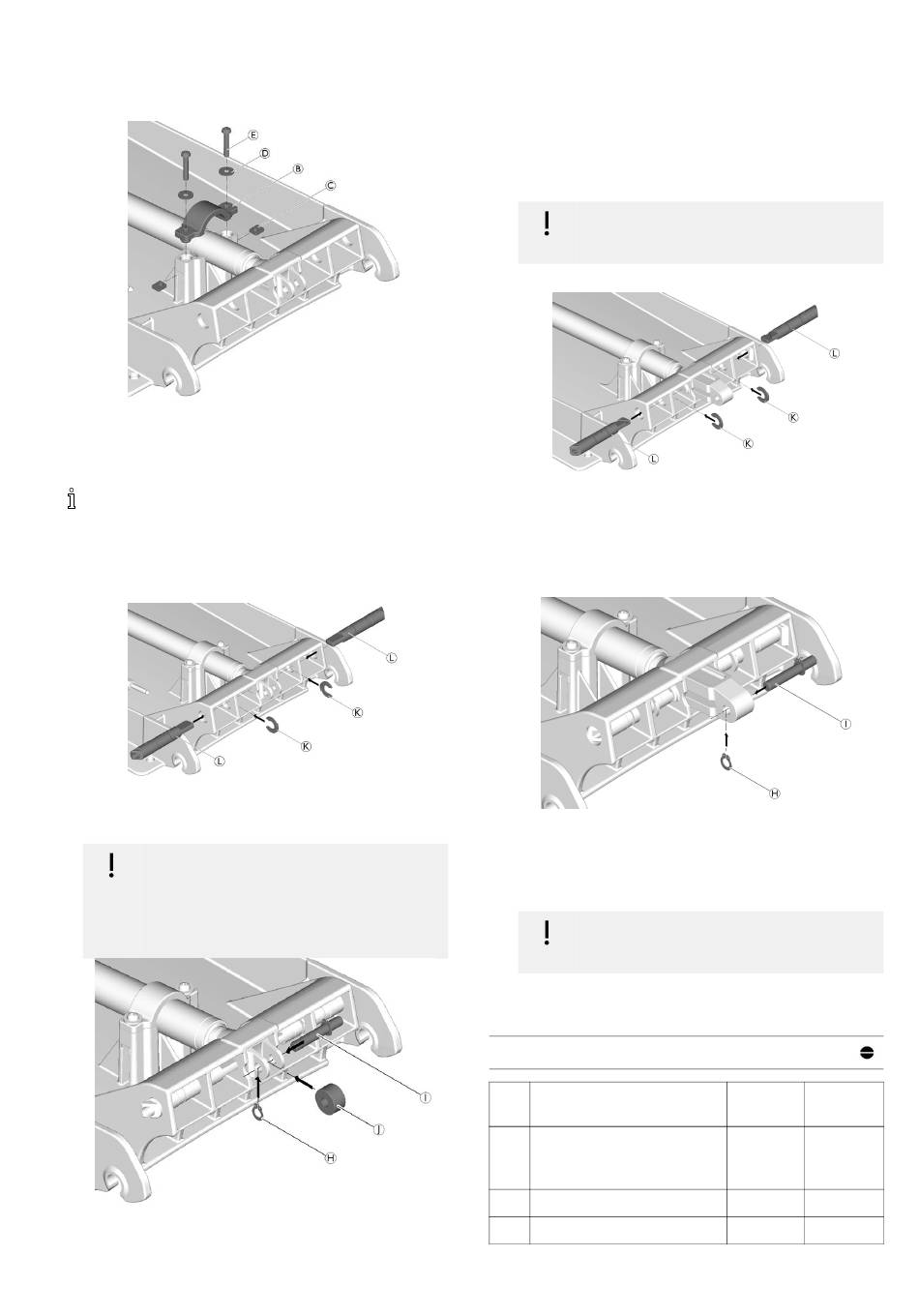

5. Steckerhalter F aufsetzen und mit Schrauben G
fixieren (Drehmoment 1,5 Nm).
6. Spindelfuß gerade ausrichten indem das Antriebsrohr
entsprechend gedreht wird.
7. Mutterstücke C auf beiden Seiten, mit der glatten
Seite nach oben, in die seitliche Öffnung schieben.
8. Rohrschelle B über dem Antriebsrohr platzieren.
Darauf achten, dass die erhöhte Fläche der
Rohrschelle zum oberen Ende der Rückenlehne
zeigt.
9. Rohrschelle mit Schrauben E und Unterlegscheiben D
fixieren (Drehmoment 4,2 Nm).
Bei ORCA / ORCA XL:
10. Bolzen rechts und links L in der Rückenlehne
platzieren und mit Sicherungsscheiben K sichern.
WICHTIG!
– Darauf achten, dass die Kennzeichnung
"R" bzw. "L" auf den Bolzen nach oben
zeigen.
– Darauf achten, dass die flachen Seiten der
Sicherungsscheiben nach aussen zeigen.
1590348-B
Fig. 4-8
Fig. 4-9
Fig. 4-10
11. Sicherungsring mit Sicherungsringzange einseitig auf
Achse montieren bzw. vorhandene Achse I mit
montiertem Sicherungsring verwenden.
12. Rolle J in Spindelfuß-Aussparung platzieren (bei ORCA
/ ORCA XL).
13. Achse durch Öffnung des Spindelfußes, der Rolle
schieben und mit zweitem Sicherungsring H
befestigen.
WICHTIG!
– Sicherstellen, dass der Sicherungsring
richtig einrastet.
Bei ORCA F:
14. Handbedienteil aufstecken und Spindelfuß 10 cm
ausfahren. Bolzen rechts und links in der Rückenlehne
platzieren und mit den Sicherungsscheiben sichern.
Die flachen Seiten der Sicherungsscheiben zeigen
dabei nach innen. Spindelfuß wieder einfahren. Dabei
werden die Bolzen automatisch eingezogen.
15. Sicherungsring mit Sicherungsringzange einseitig auf
Achse montieren bzw. vorhandene Achse I mit
montiertem Sicherungsring verwenden.
16. Achse durch Öffnung des Spindelfußes schieben und
mit zweitem Sicherungsring H befestigen.
WICHTIG!
– Sicherstellen, dass der Sicherungsring
richtig einrastet.

4.3 Hubschere demontieren/montieren

Schwierigkeit: ●●○
Pos. Bezeichnung
Hubschere (ORCA / ORCA
A F)
(ORCA XL)
Bolzen für Gleitschuh
C
Gleitschuh
D
Reparatur
Werkzeug:
Artikel-
Menge
nummer
16804
1
1471063
15105 4
16446 4
