Aquatec® ORCA / ORCA F / ORCA XL
Avmontering
1. Trekk tilbake drivenheten helt, og fjern ryggstøtten.
2. Trykk ned på den røde låsen for å ta i bruk saksløftet.
3. Bryt av pinnene på låseboltene E nedenfor fra
innsiden med en skrutrekker med sporhode. Press så
ut boltene og fjern dem.
ORCA XL:
Fjern låseringene F fra stålboltene E. Press så ut
stålboltene og fjern dem.
4. Fjern bunnplaten fra saksløftet .
5. Bryt av pinnene for gliderne C nedenfor fra innsiden
med en skrutrekker med sporhode. Press så ut
boltene og fjern dem.
50

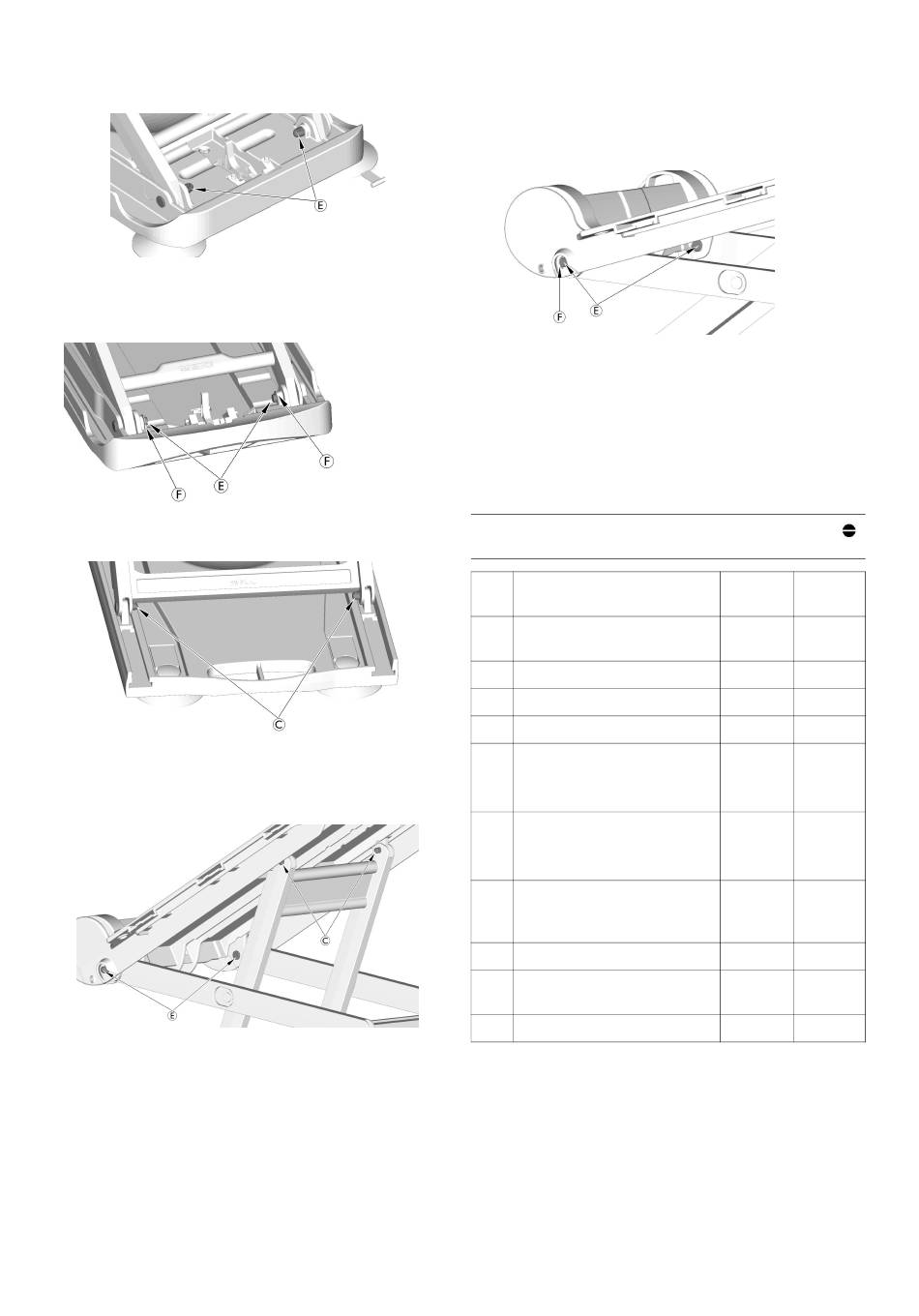

Fig. 4-11
Fig. 4-12
Fig. 4-13
6. Bryt av pinnene for gliderne C ovenfor, som forbinder
det fremre saksløftet med seteplaten.
7. Bryt av pinnene på låseboltene E ovenfor, som
forbinder det bakre saksløftet med seteplaten, fra
utsiden ved hjelp av en skrutrekker med sporhode.
Press inn låseboltene og fjern dem.
ORCA XL:
Fjern låseringene F fra stålboltene E. Press så inn
stålboltene og fjern dem.
Montere
1. Saksløftet monteres på seteplaten og bunnplaten i
motsatt rekkefølge av demonteringen.

4.4 Fjerne/montere bunnplaten

Vanskelighets- ●○○
grad:
Pos. Betegnelse
Bunnplate (ORCA)
(ORCA XL / ORCA F)
Lagerramme
A
B Låseklips
C Bladfjær
Høyre låsemekanisme
(ORCA / ORCA XL)
D
(ORCA F)
Venstre låsemekanisme
(ORCA / ORCA XL)
E
(ORCA F)
Kompresjonsfjær for
F låsemekanisme
(ORCA / ORCA XL)
Totappers sugekopper (sett)
G
Enkelttappers sugekopper
J
(sett)
Sugehette, rød
K
Verktøy:
Artikkel-
Antall
nummer
1563011
1
1471054
16448 1
16449 1
15415 1
1
16792
1471056
1
16791
1471057
16794 2
15071 1
15072 1
15121 2
1590348-B
