Aquatec® ORCA / ORCA F / ORCA XL

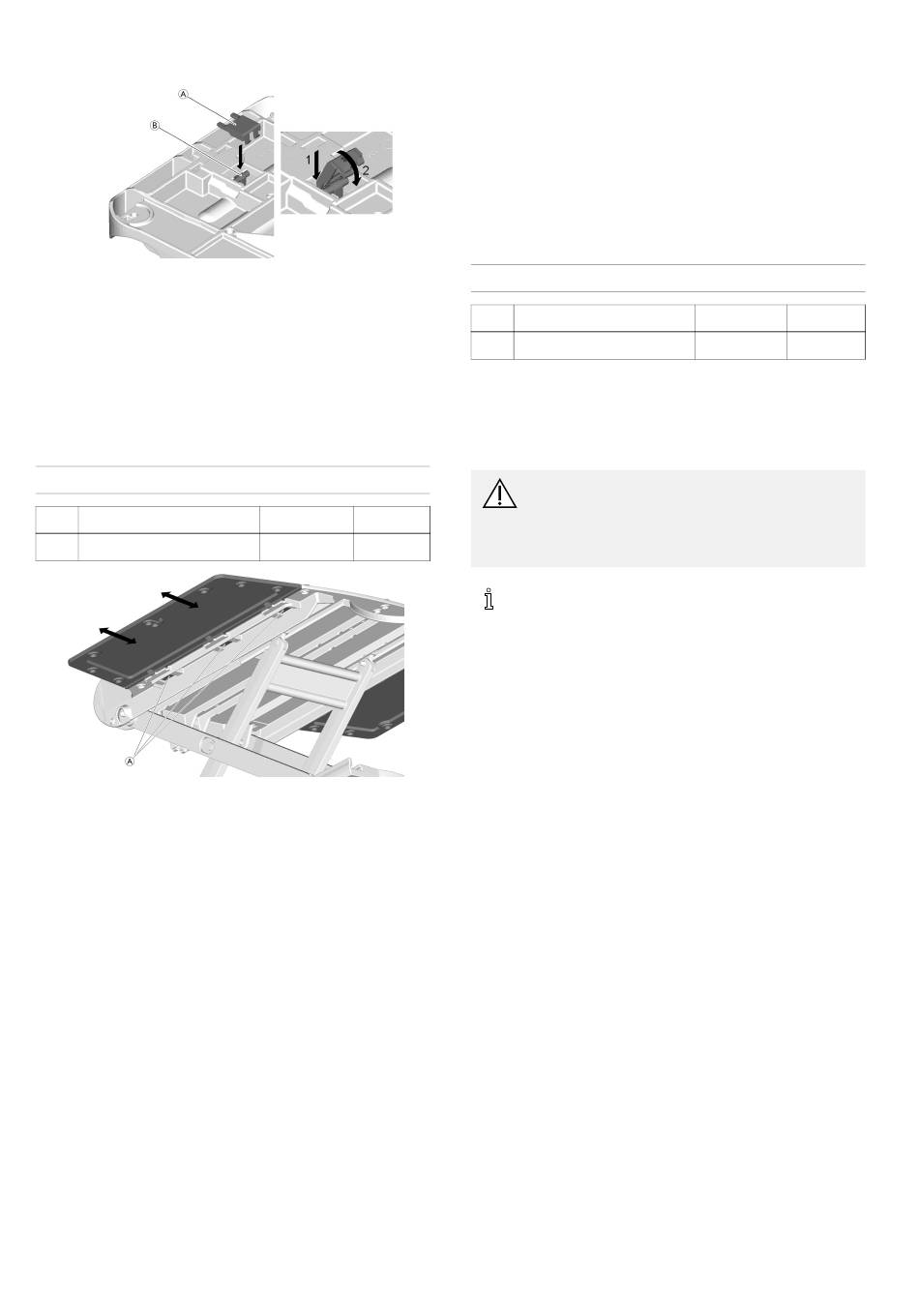

6. Retournez l'embase, en maintenant le crochet en place
avec un doigt pour qu'il ne puisse pas tomber.
7. Insérez le clips de verrouillage A nez vers l'avant dans
l'embase puis repoussez-le jusqu'à ce qu'il s'enclenche
pour que le crochet B soit fixé.
8. Installez les ventouses une languette et deux
languettes dans l'ordre inverse de la description du
processus de démontage.
4.5 Démontage/fixation des rabats
latéraux
Difficulté : ●○○
Pos. Désignation
Rabat latéral
A
32
Fig. 4-20
Outil : —
Référence Quantité
15892 2
Retrait
1. Appuyez sur les clips du rabat latéral A et retirez
lentement le rabat latéral.
Fixation
1. Faites coulisser les clips du rabat latéral A de façon
uniforme dans les fentes de la plaque d'assise jusqu'à
ce qu'ils s'enclenchent.
4.6 Remplacement de la télécommande
Difficulté : ●○○
Pos. Désignation
A Télécommande
1. Débranchez la prise de la télécommande en soulevant
la bague bleu de la fiche jack.
2. Placez la bague bleu de la nouvelle télécommande
sur la fiche jack.
3. Vérifiez toutes les fonctions de l'élévateur de bain.
AVERTISSEMENT !
– La télécommande ne doit être remplacée que
dans son ensemble.
– N'ouvrez pas et n'essayez pas de réparer la
télécommande.
Veuillez contacter le service clientèle Invacare®
par téléphone ou commander une nouvelle
télécommande en utilisant le catalogue des
pièces de rechange électroniques à l'adresse
www.invacare.fr.
Outil : —
Référence Quantité
1470902 1
1590348-B
