IMPORTANT !
– Réglez la hauteur des accoudoirs en fonction de
l'utilisateur.
– Changez la hauteur des accoudoirs uniformément des
deux côtés.
– Réglez la hauteur de l'accoudoir gauche et droit
exactement de la même manière.
1. Sur la toile de dossier, ouvrez la boucle de la sangle qui passe à
l'intérieur du châssis de dossier.
Toujours sur la toile de dossier, ouvrez la boucle de la sangle C
2.
qui passe au-dessus de l'accoudoir.
3. Faites passer cette sangle à l'intérieur du châssis de dossier et
refermez-la.
Les écrous sont insérés dans la fixation sans être serrés et
peuvent donc tomber.
Dévissez les vis B de la bride de l'accoudoir A à l'aide de la
4.
clé Allen fournie.
Retirez la fixation D avec les écrous de l'intérieur du châssis
5.
de dossier.
Retirez la bride du dossier A avec l'accoudoir et déplacez-la
6.
vers le haut.
Le trou plus petit sert à maintenir la fixation.
7. Insérez les vis dans la bride d'accoudoir et guidez-les à travers
les orifices du châssis de dossier.
8. Si nécessaire, remettez les écrous dans la fixation.
9. Placez la fixation sur le châssis de dossier de manière à ce que
son attache s'enclenche dans le petit trou.
1563142-B
10. Vissez les vis dans les écrous et serrez-les.
11. Faites passer la sangle de la toile de dossier toujours ouverte à
l'extérieur du châssis de dossier, fermez et serrez toutes les
sangles.
IMPORTANT !
Les accoudoirs s'abaissent selon la même procédure.
– Lorsque vous effectuez le réglage à la position
inférieure, la sangle située sous l'accoudoir doit être
ouverte et passée à l'intérieur du châssis de dossier.

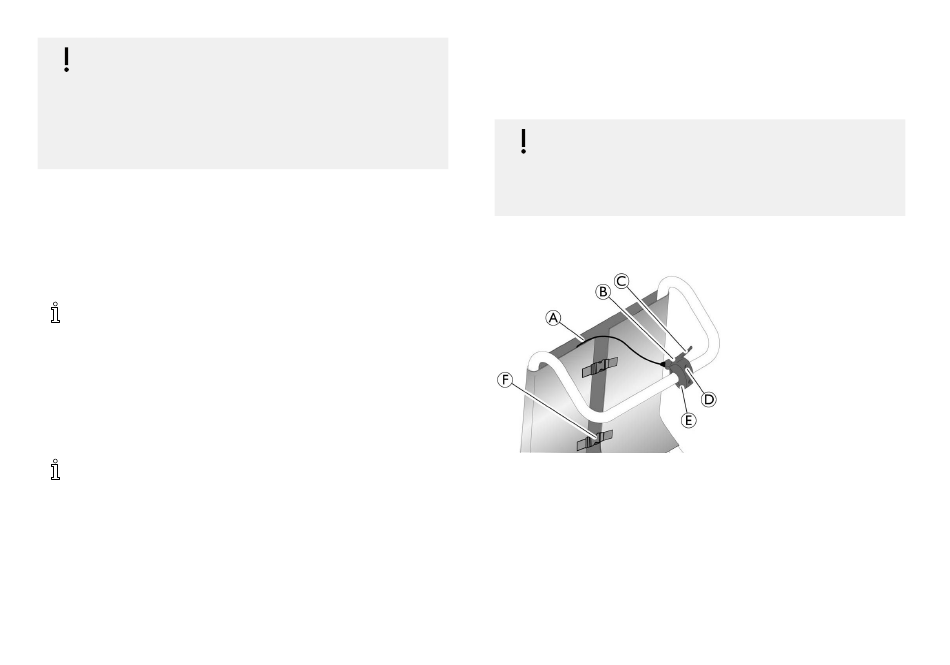

Fixation de la poignée amovible
Dévissez les deux vis à tête cylindrique fendue en croix D de la
1.
poignée amovible B et retirez la partie inférieure de la fixation E.
Guidez la poignée amovible avec le fil métallique A permettant
2.
d'activer les ressorts pneumatiques vers le haut à travers l'espace
entre la toile de dossier et les verrouillages de sangles F.
3. Placez la poignée amovible avec la partie supérieure de la fixation
sur la poignée du dossier de sorte que le levier C soit dirigé
vers la droite.
Réglages (Mise en service)
