Aquatec® Ocean VIP / VIP XL / Dual VIP
Einstellen der Fußauflagenhöhe
1. Ziehen Sie die Fußauflage A ein wenig nach oben.
Ziehen Sie den Clip G heraus und stecken Sie ihn an der
2.
gewünschten Position wieder hinein. Ziehen Sie die Fußauflage
bei Bedarf ein Stück weiter heraus.
Schieben Sie die Fußauflage hinab, bis die Kerbe B den Stift am
3.
Clip erfasst.
4. Stellen Sie die andere Fußauflage wie beschrieben auf gleicher
Höhe ein.
Anpassen der Fußplattenneigung
WICHTIG!
– Die Neigung der Fußplatten ist stufenlos verstellbar.
– Achten Sie darauf, dass die rechte und linke Fußplatte
identisch eingestellt sind.
Lösen Sie die Inbusschraube C an der Fußplatte mit einem
1.
4-mm-Inbusschlüssel.
Drehen Sie die Fußplatte D in die gewünschte Position.
2.
3. Ziehen Sie die Inbusschraube wieder fest.

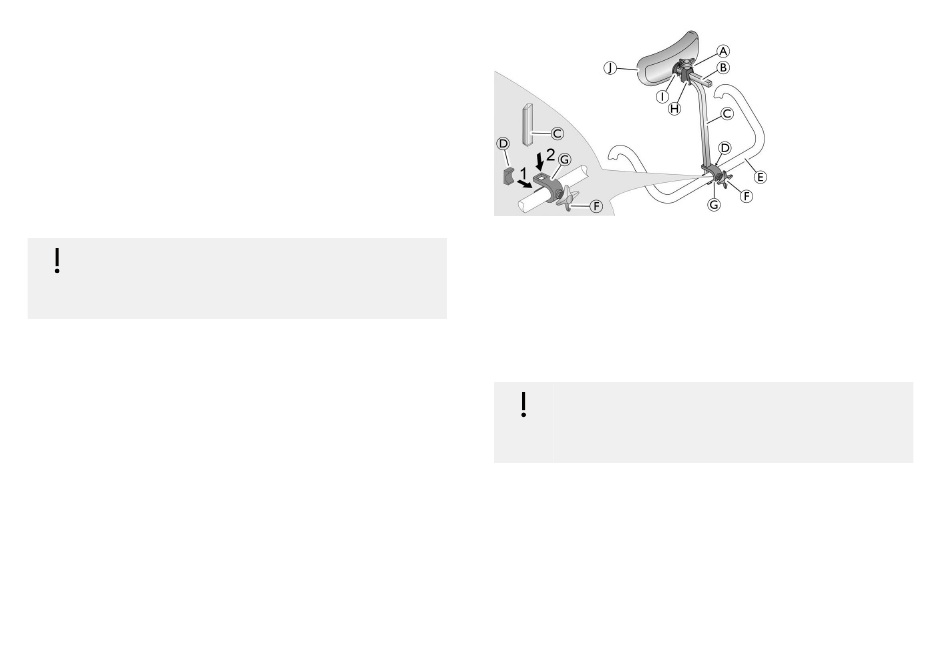

Anpassen der Kopfstütze
38
Führen Sie die Schraube mit dem Drehkreuz F ein Stück in die
1.
Halterung G ein.
2. Schieben Sie die Halterung mit der Schraube von hinten so auf
den Griff der Rückenlehne E, dass die Schraube im Loch des
Rückenlehnengriffs greift.
3. Führen Sie die Platte D von vorne so in die Halterung, dass
die beiden Plattennasen nach oben und unten zeigen und die
Rundung am Rückenlehnengriff anliegt.
WICHTIG!
– Achten Sie beim Anbringen der Halterung darauf,
dass die Plattenrundung vollständig am Griff der
Rückenlehne anliegt.
Schieben Sie den Haltegriff C von oben in die Aussparungen
4.
der Halterung.
5. Ziehen Sie die Schraube mit dem Drehkreuz so fest, dass der
Haltegriff fixiert ist.
Schieben Sie das Polster J und die Polsterhalterung B in die
6.
Fassung am Haltegriff H.
7. Ziehen Sie die obere Schraube mit dem Drehkreuz A so fest,
dass die Polsterhalterung fixiert ist.
