3. Estrarre il telaio del sedile dall'elemento laterale A oppure
spingerlo verso l'interno.
4. Allineare gli alloggiamenti per il fermo a scatto C sull'elemento
laterale con uno dei fori presenti sul telaio del sedile D.
5. Inserire sul lato esterno entrambi i fermi a scatto nell'elemento
laterale in modo tale che entrambe le alette F siano fissate
attorno al tubo del telaio del sedile B.
1563142-B

Montaggio dello schienale

1. Spingere verso il basso le quattro leve a pedale per bloccare le
ruote.
IMPORTANTE!
– Assicurarsi che i braccioli siano rivolti in avanti quando
piegati.

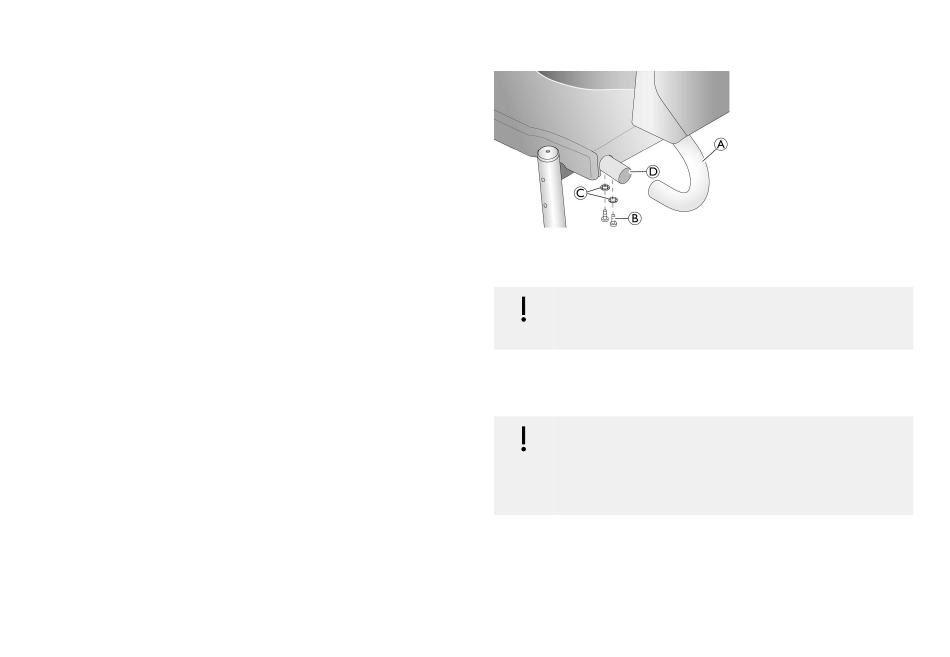

Spingere lo schienale A da dietro sul perno del telaio del sedile
2.
D finché l'imboccatura dello schienale entra in contatto con il
tubo del telaio del sedile.
IMPORTANTE!
– Serrare le viti servendosi della chiave a brugola in
dotazione. La coppia è di 5 Nm.
– Controllare periodicamente che le viti siano fissate
saldamente.
3. Stringere lo schienale su entrambi i lati destro e sinistro
utilizzando due viti B su ciascun lato e delle rondelle dentate C.
Regolazione del rivestimento dello schienale
È possibile regolare il tensionamento dello schienale in base alle
proprie preferenze.
Messa in servizio
107
