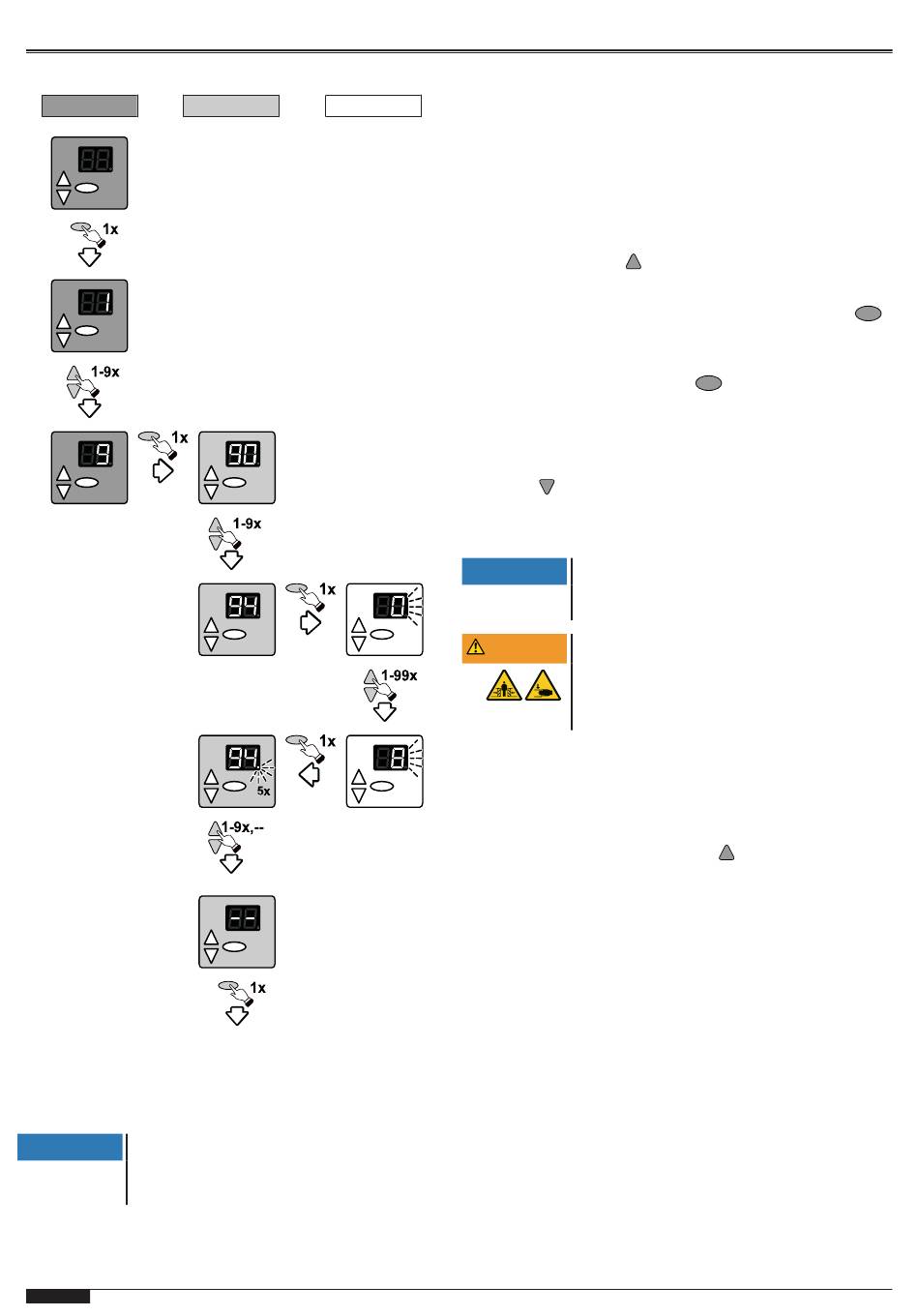

Wyświetlanie struktury menu
Menu Punkt menu
1.
Aktywacja programowania
2. Wybór menu
3.
4.
5. Potwierdzenie wyboru
punktu menu
6. Ustawienie żądanej wartości
7. Potwierdzenie usta-
wienia
8. Przejście do następ-
nego punktu menu
lub zakończenie pro-
gramowania
9. Wyjście z programo-
wania
Wskazówki dotyczące programowania
Przed rozpoczęciem programowania i uruchomienia urządzenia,
uwzględnij następujące wskazówki:
Przed ustawieniem położeń krańcowych koniecz-
WSKAZÓWKA
ne jest ustawienie właściwego typu silnika w me-
nu 70-72. Nieprawidłowe ustawienie może spo-
wodować uszkodzenia bramy.
Dokładniejsze informacje dotyczące prawidłowego doboru typu
silnika oraz hamulca zamieszczono w rozdziale Menu 7, usta-
wienia napędu.
94 - PL
Wybór
Potwierdzenie wyboru
menu głównego
Wybór punktu menu
Wyjście
Menu 3 Ustawienia podstawowe i pierwsze
uruchomienie
Ustawianie położeń końcowych bramy (punkty menu 30 i 31)
Pamiętaj, że górne i dolne położenie końcowe muszą być usta-
wiane bezpośrednio kolejno po sobie. Przesuw do położeń krań-
cowych nastąpi w trybie półautomatycznym.
1. Wybierz w sterowaniu menu 3 "Ustawienia podstawowe" i
przejść do punktu 30 menu "Górne położenie krańcowe
bramy", tak aby na wyświetlaczu błyskała liczba 30.
2. Aby ustawić pozycję górnego położenia krańcowego, przy-
trzymaj przycisk
otwarcia bramy.
ð
Jeśli brama porusza się w złym kierunku, zmień
kierunek przesuwu. Naciśnij i przytrzymaj przycisk
przez 5 sekund, a następnie powtórz krok 2.
3. Po ustawieniu górnego położenia końcowego, ustaw dolne
położenie końcowe. Wyjdź z punktu 30 menu przez jedno-
krotne naciśnięcie przycisku
czu błyśnie 5 razy sygnalizując potwierdzenie wprowadzo-
nych danych.
4. Przejdź do punktu 31 menu "Dolne położenie końcowe bra-
my"
5. Aby ustawić dolne położenie krańcowe, przytrzymaj przy-
cisk wciśnięty do momentu całkowitego zamknięcia bra-
my.
6. Potwierdź wprowadzoną wartość w celu zakończenia usta-
wiania.
Brama musi być wyważona sprężynowo.
WSKAZÓWKA
W zależności od napędu brama musi być wywa-
żona sprężynowo.
Niebezpieczeństwo zmiażdżenia i uderzenia
OSTRZEŻENIE
przez zamykającą się bramę
Pamiętaj, że podczas ustawiania położenia, kra-
wędź zamykająca oraz bramka świetlna i zabez-
pieczenie krawędzi zamykającej nie są aktywne.
Ustawianie otwierania bramy w położeń 1/2 (punkt 32 menu)
Aby ustawić położenie otwarcia bramy w 1/2 wykonaj następują-
cą procedurę:
1. Wybierz w sterowaniu menu 3 "Ustawienia podstawowe" i
przejdź do punktu 32 menu "Ustawienie otwarcia bramy w 1/2".
2. Naciśnij i przytrzymaj przycisk,
pożądanym położeniu.
3. Potwierdź wprowadzoną wartość w celu zakończenia usta-
wiania.
Dokładna regulacja
(punkt 33 menu) i dolnego położenia krańcowego (punkt 34
menu) bramy
1. Wybierz w sterowaniu menu 3 "Ustawienia podstawowe" i
przejdź do punktu 33 menu "Dokładna regulacja górnego
położenia krańcowego".
ð
Na wyświetlaczu LED błyska fabrycznie ustawiona
wartość 50.
2. W celu dokonania dokładnej korekty możliwe jest zastoso-
wanie wartości od 0 do 99. Wartości od 50 (ustawienie fa-
bryczne) do 0 odpowiadają położeniu od 0 mm do około
-80 mm. Wartości od 50 do 99 odpowiadają położeniu od 0
mm do ok. +80 mm.
3. Potwierdź wprowadzone dane i przejdź do punktu menu 34
"Dokładna regulacja dolnego położenia krańcowego".
4. W celu dokonania dokładnej korekty możliwe jest zastoso-
wanie wartości od 0 do 99. Wartości od 50 (ustawienie fa-
bryczne) do 0 odpowiadają położeniu od 0 mm do około
-80 mm. Wartości od 50 do 99 odpowiadają położeniu od
0 mm do ok. +80 mm.
