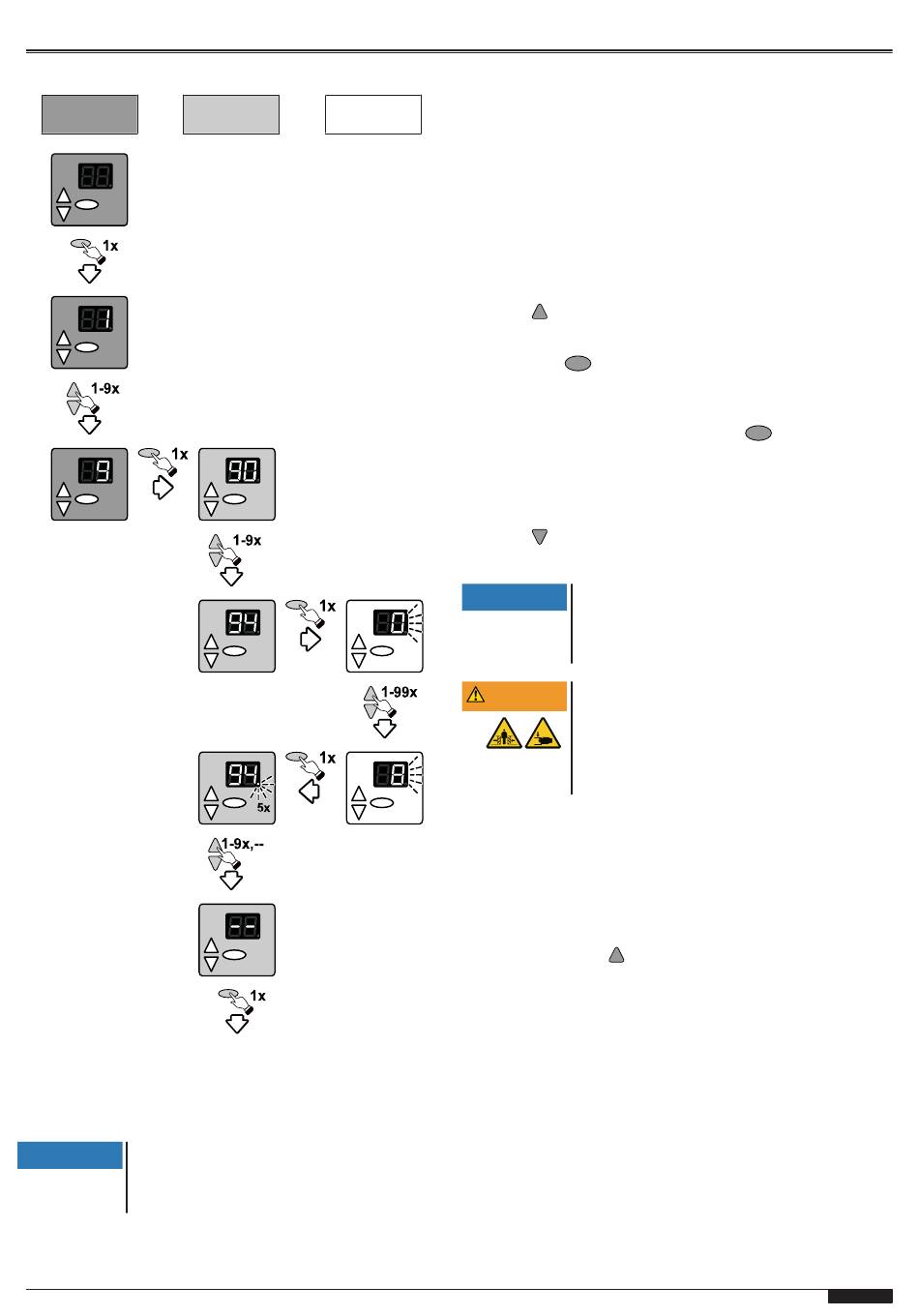

Representación de la estructura de menú
Menú
1.
Activar la programación
2. Seleccionar el menú
3.
4.
5. Confirmar la selec-
ción del punto de me-
nú
6. Ajustar el valor deseado
7. Confirmar el ajuste
8. Navegar al siguiente
punto de menú o salir
de la programación
9. Salir de la programa-
ción
Indicaciones para la programación
Antes de iniciar la programación y la primera puesta en funciona-
miento, tenga en cuenta la siguiente indicación:
Antes de configurar el final de carrera, se debe
AVISO
ajustar el tipo de motor adecuado en el puntos
de menú 70 al 72. Una configuración errónea
puede ocasionar daños en el portón.
Puede obtener más información sobre la selección del tipo de
motor y de freno adecuados en el capítulo Menú 7 Ajustes del
accionamiento.
Punto de Selección
menú
Confirmar la selec-
ción del menú princi-
pal
Selección del punto
de menú
Salida
Menú 3 Configuración básica y primera puesta en
servicio
Configuración de las posiciones finales de la puerta (puntos
de menú 30 y 31)
Tenga en cuenta que las posiciones finales superior e inferior se
deben configurar directamente una después de otra. Las posicio-
nes finales se alcanzan en el modo de funcionamiento de hombre
muerto.
1. Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 30 «Configuración de la
puerta en la posición final superior» para que parpadee el
número 30.
2. Para fijar la posición final superior, mantenga pulsada la te-
cla hasta que la puerta esté abierto por completo.
ð
Si se mueve en la dirección equivocada, se debe activar
una inversión de la dirección. Mantenga pulsada la
tecla durante 5 segundos y, a continuación, repita
el paso 2.
3. Una vez configurada la posición final superior, se debe
configurar la posición final inferior. Abandone el punto de
menú 30 pulsando una vez la tecla
led parpadea 5 veces el punto de la cifra y le confirma así
su selección.
4. Cambie al punto de menú 31 «Configuración de la puerta
en la posición final inferior».
5. Para fijar la posición final inferior, mantenga pulsada la te-
cla hasta que la puerta esté abierto por completo.
6. Confirme su selección para concluir la configuración.
La función de resorte del portón debe estar
AVISO
compensada.
La función de resorte del portón debe estar com-
pensada en función del accionamiento.
Peligro de aplastamiento y colisión debido al
ADVERTENCIA
cierre del portón
Tenga en cuenta que durante la configuración de
las posiciones finales no esté activa la supervi-
sión de la barrera fotoeléctrica o del canto de
cierre.
Configuración de la apertura 1/2 de la puerta (punto de me-
nú 32)
Para configurar la posición de la apertura 1/2 de la puerta, proce-
da de la siguiente manera:
1. Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 32 «Configuración de la
apertura 1/2 de la puerta».
2. Pulse la tecla
puerta haya alcanzado la posición que desee.
3. Confirme su selección para concluir la configuración.
Configuración precisa de la puerta en la posición final supe-
rior (punto de menú 33) e inferior (punto de menú 34)
1. Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 33 «Configuración pre-
cisa de la puerta en la posición final superior».
ð
El valor previamente configurado 50 parpadea en la
pantalla de led.
2. Tiene a su disposición los valores 0 a 99 para la configura-
ción precisa. Los valores entre el 50 (configuración de fá-
brica) y el 0 se corresponden con 0 mm y aprox. -80 mm.
Los valores entre el 50 y el 99 se corresponden con 0 mm
y aprox. +80 mm.
3. Confirme el valor introducido y pase al punto de menú 34
«Configuración precisa de la puerta en la posición final in-
ferior».
T100 R
. En la pantalla de
y manténgala presionada hasta que la
