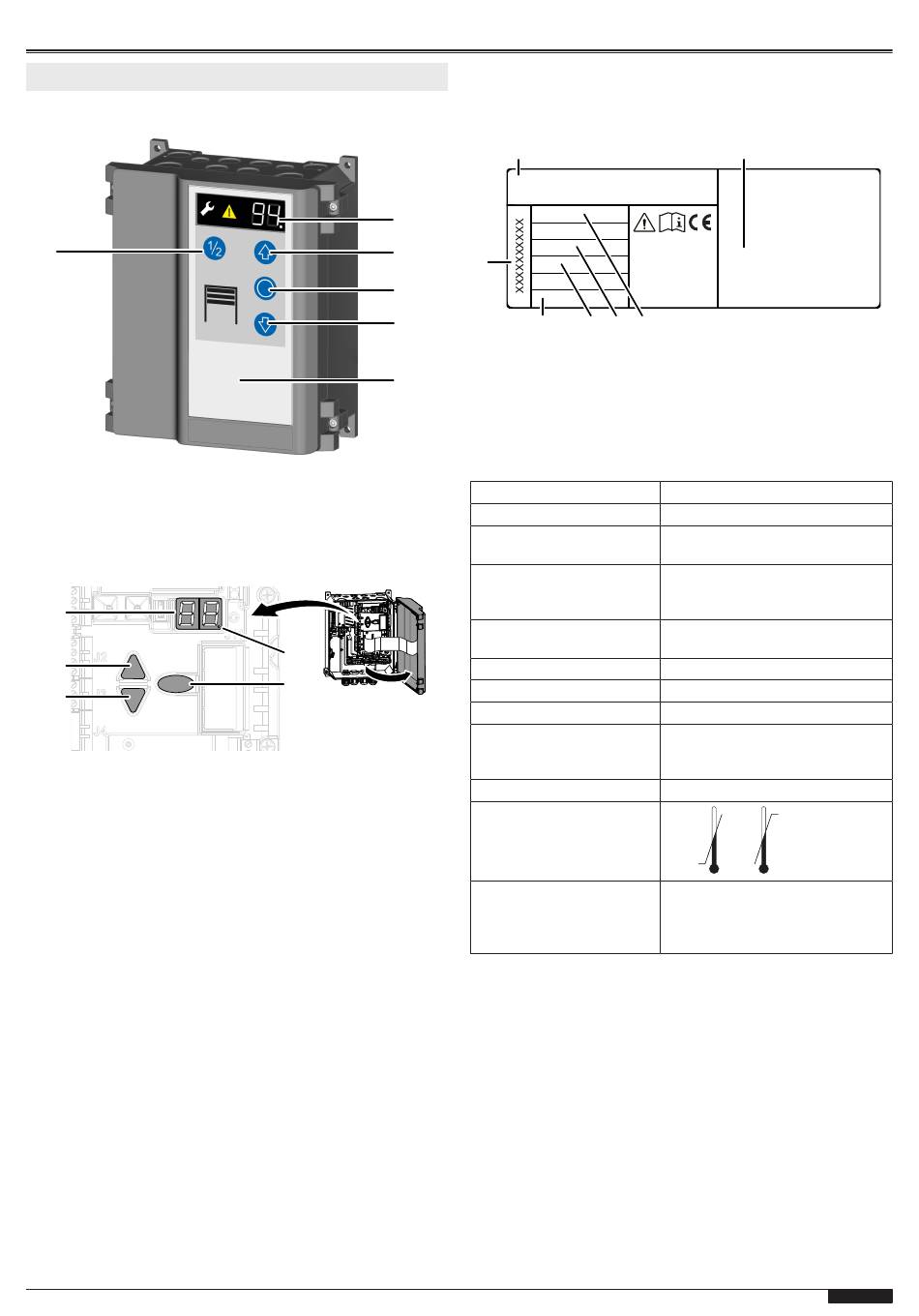

3 Produktbeschreibung
Bedienelemente der Steuerung
6
1 LED-Anzeige
2 Taste Tor AUF
3 Taste HALT
Bedienelemente Programmierung
1
3
4
1 LED-Display
2 LED-Punkt (Bestätigung
der Programmier-
Eingabe)
4 Taste Tor ZU
5 Gehäusedeckel
6 Taste 1/2 Öffnung
2
5
3 Navigationstaste Hoch
4 Navigationstaste Runter
5 Programmiertaste (Prog-Taste)
Typenschild
Das Typenschild befindet sich seitlich am Steuerungsgehäuse.
Die angegebenen Anschlusswerte sind zu beachten.
1
1
2
7
3
4
6
1 Steuerungstyp
5
2 Hersteller und Adresse
3 Versorgungsspannung
4 Stromstärke
Technische Daten
Steuerung
Typenschild-Nr.
Höhe x Breite x Tiefe
Kabeldurchführungen
Versorgungsspannung
Steuerspannung
externe Versorgung
Max. Motorleistung
Sicherheit gem.
EN 13849-1:
Schutzart
Betriebstemperatur
Hersteller
T100 R
2
Made in Germany
5 4 3
5 Max. Motorleistung
6 Schutzart
7 Typenschild-Nr.
T100 R
15331560850
250 mm x 215 mm x 120 mm
Montage senkrecht
6 x M20
2 x M16
2 x M20 V-Ausschnitt
3N~ 400 V
3~ 230 V
24 V DC
max. 700 mA
max. 3,0 kW
Eingang STOPP A: Kat 2 / PL = C
Eingang STOPP B: Kat. 2 / PL = C
Eingang STOPP C: Kat. 2 / PL = C
IP 54 / CEE-Stecker = IP44
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
+50 °C
DE - 3
